GN 6311.1 Drukstukken
GN 6311.1 1
GN 6311.1 2

GN 6311.1
Drukstukken

Bekijk volledig
__logo__RoHS__ __logo__INOX__

Omschrijving

1Specificatie

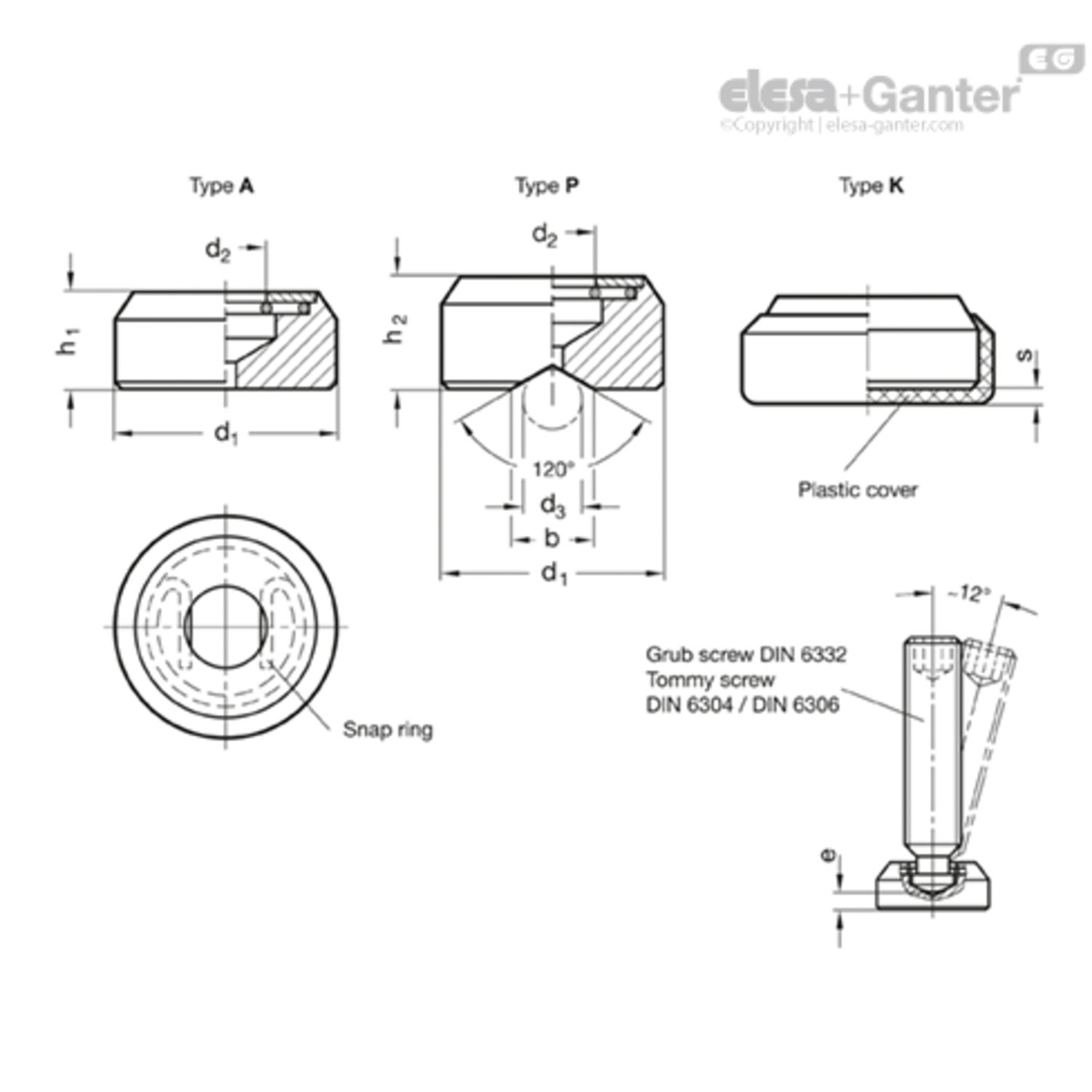

Typen

  • Type A: Drukstuk met glad oppervlak, zonder kunststof kap
  • Type K: Drukstuk met glad oppervlak, met kunststof kap
  • Type P: Drukstuk met pal, zonder kunststof kap

Drukstuk

  • Staal, gezwart
  • Roestvrij staal AISI 304 NI

Borgveer

Roestvrij staal AISI 301

Kunststof kap (polyacetaal POM)

  • natuurlijke kleur
  • temperatuurbestendig tot 100 °C
2Informatie

Drukstukken GN 6311.1 worden gebruikt in combinatie met stelschroeven met drukpunt (stelschroeven DIN 6332 , knevelschroeven DIN 6304  en DIN 6306  om klemkracht over te brengen. Ze richten zich op ongelijke en niet-parallelle oppervlakken en voorkomen zo dat de roterende kracht op het werkstuk wordt overgedragen.

De kunststof kap (type K) voorkomt schade aan kwetsbare werkstukken.

De unieke vorm van de borgveer maakt een eenvoudige inbrenging en verwijdering van stelschroeven in of uit het drukstuk mogelijk.

Drukstukken GN 6311.1 kunnen worden gebruikt in combinatie met DIN 6332  stelschroeven als stelvoeten.

3Toebehoren4Technische informatie

Uitvoering

GN 6311.1
GN 6311.1 Drukstuk
GN 6311.1-NI
GN 6311.1-NI Drukstuk, RVS
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
470026600 GN 6311.1-12-A
€ 4,54
470026602 GN 6311.1-12-K
€ 5,78
470026604 GN 6311.1-12-P
€ 7,93
100917660 GN 6311.1-16-A
€ 3,81
100919790 GN 6311.1-16-K
€ 4,81
109557115 GN 6311.1-16-P
€ 7,71
100917670 GN 6311.1-20-A
€ 3,78
100919800 GN 6311.1-20-K
€ 4,73
109557120 GN 6311.1-20-P
€ 8,66
100917680 GN 6311.1-25-A
€ 3,71
100919810 GN 6311.1-25-K
€ 4,68
109557125 GN 6311.1-25-P
€ 9,93
100917690 GN 6311.1-32-A
€ 5,12
100919820 GN 6311.1-32-K
€ 6,12
109557130 GN 6311.1-32-P
€ 10,47
470026618 GN 6311.1-40-A
€ 13,76
470026620 GN 6311.1-40-K
€ 14,98
470026622 GN 6311.1-40-P
€ 13,79

h2

D1

d3 min

d3 max

Gewicht (g)

s

Klemschroef1

d1

h1

e ≈

B

d2 +0.2
N.v.t. n.v.t. 7.5 16 4 1.5 M6 12 6 1.5 8 5.2
N.v.t. n.v.t. 7.5 16 5 1.5 M6 12 6 N.v.t. 8 5.2
9 n.v.t. 7.5 16 6 1.5 M6 12 N.v.t. 4.5 8 5.2
N.v.t. 16 7.5 20 11 1.5 M 8 16 8 2.2 10 6.3
N.v.t. 16 7.5 20 12 1.5 M 8 16 8 N.v.t. 10 6.3
11 16 7.5 20 13 1.5 M 8 16 N.v.t. 5.3 10 6.3
N.v.t. 20 7.5 24 16 1.5 M 10 | M 12 20 10 2.6 12 9.2
N.v.t. 20 7.5 24 30 1.5 M 10 | M 12 20 10 N.v.t. 12 9.2
13 20 7.5 24 24 1.5 M 10 | M 12 20 N.v.t. 5.6 12 9.2
N.v.t. 25 7.5 32 35 1.5 M 10 | M 12 25 11 2.9 16 9.2
N.v.t. 25 7.5 32 35 1.5 M 10 | M 12 25 11 N.v.t. 16 9.2
15 25 7.5 32 43 1.5 M 10 | M 12 25 N.v.t. 6.9 16 9.2
N.v.t. 32 7.5 44 70 1.5 M 16 32 14 4.5 22 12.5
N.v.t. 32 7.5 44 74 1.5 M 16 32 14 N.v.t. 22 12.5
19 32 7.5 44 80 1.5 M 16 32 N.v.t. 9.2 22 12.5
N.v.t. n.v.t. 7.5 50 125 1.5 M 20 40 16 4.5 25 16.5
N.v.t. n.v.t. 7.5 50 130 1.5 M 20 40 16 N.v.t. 25 16.5
22 n.v.t. 7.5 50 155 1.5 M 20 40 N.v.t. 10.5 25 16.5
