GN 632.1 Draadstiften
GN 632.1 1

GN 632.1
Draadstiften

Bekijk volledig
__logo__RoHS__

Omschrijving

1 Specificatie

Staal

  • Treksterkteklasse 5.8
  • gezwart
 2 Informatie

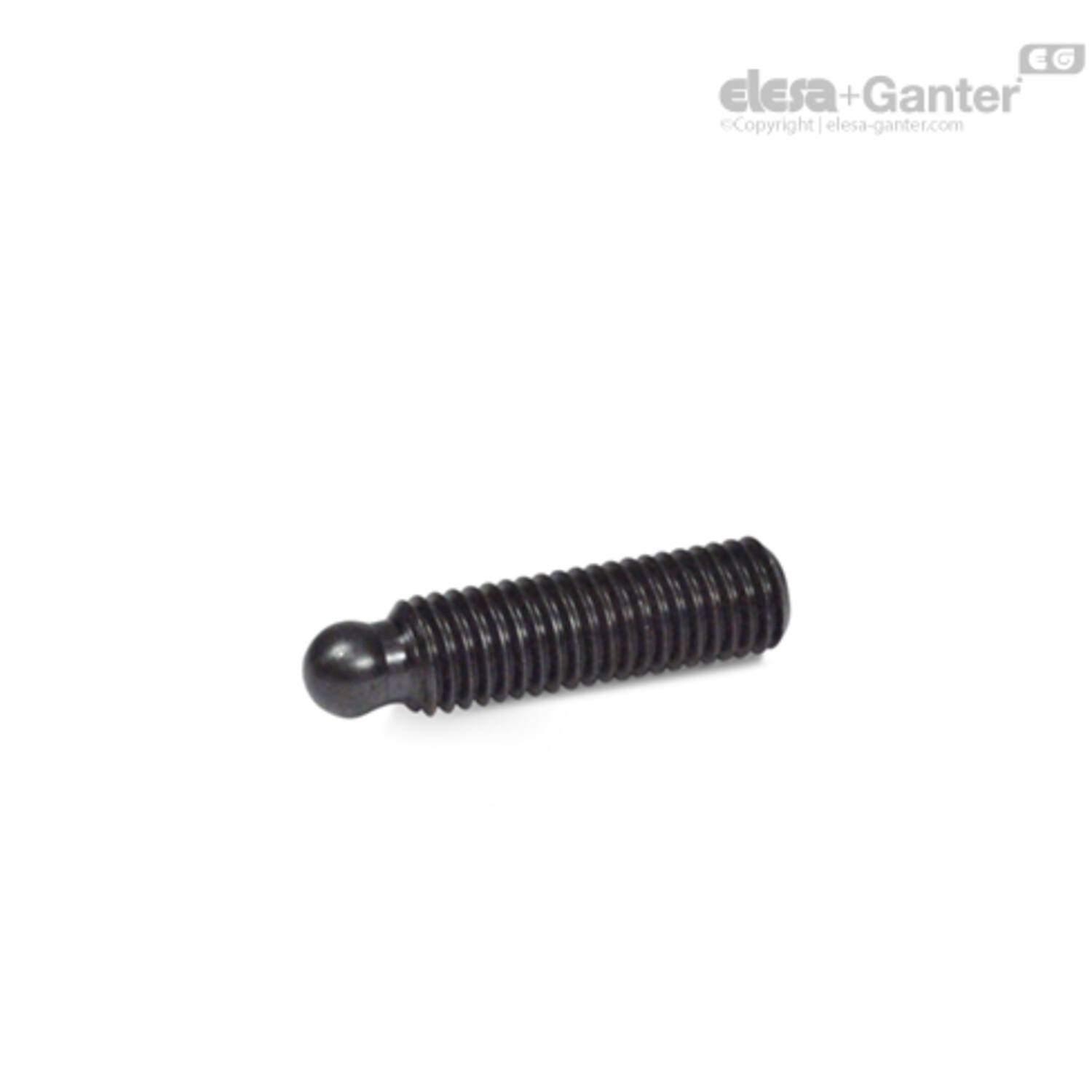

Draadstiften GN 632.1 met kogelpunt worden doorgaans gebruikt in combinatie met drukstukken  GN 631 /  GN 631.5.

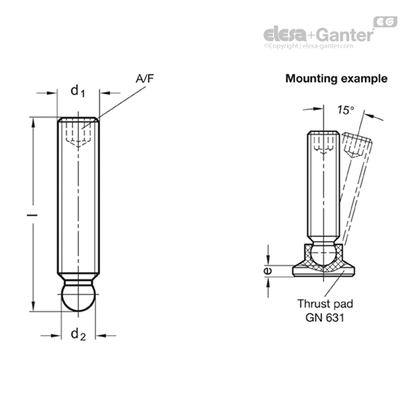

De kogel-Ø d2 is kleiner dan de kern-Ø van de schroefdraad, waardoor het drukstuk eenvoudig over de kogelpunt kan worden geplaatst.

De combinatie van GN 632.1 en GN 631 / GN 631.5 maakt het mogelijk om klemschroeven samen te stellen in verschillende uitvoeringen.


 3 Technische informatie

Uitvoering

GN 632.1
GN 632.1 Draadstift
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
100903239 GN 632.1-M10-40
€ 1,66
100903240 GN 632.1-M10-50
€ 1,81
100903250 GN 632.1-M10-63
€ 2,00
100903260 GN 632.1-M10-80
€ 2,44
100903290 GN 632.1-M12-100
€ 3,20
100903291 GN 632.1-M12-40
€ 2,22
100903270 GN 632.1-M12-63
€ 2,64
100903280 GN 632.1-M12-80
€ 2,85
100903214 GN 632.1-M6-40
€ 1,34
100903208 GN 632.1-M6-50
€ 1,32
100903209 GN 632.1-M8-25
€ 1,29
100903210 GN 632.1-M8-40
€ 1,51
100903220 GN 632.1-M8-50
€ 1,54
100903230 GN 632.1-M8-63
€ 1,63

Drukstuk GN 631 d1 - e

d1
18 - 3.8 | 21 - 4.3 | 25 - 4.6 | 32 - 5 | 40 - 7 | 50 - 9.3 M 10
18 - 3.8 | 21 - 4.3 | 25 - 4.6 | 32 - 5 | 40 - 7 | 50 - 9.3 M 10
18 - 3.8 | 21 - 4.3 | 25 - 4.6 | 32 - 5 | 40 - 7 | 50 - 9.3 M 10
18 - 3.8 | 21 - 4.3 | 25 - 4.6 | 32 - 5 | 40 - 7 | 50 - 9.3 M 10
21 - 3.4 | 25 - 3.6 | 32 - 4.2 | 40 - 6.2 | 50 - 8.7 M12
21 - 3.4 | 25 - 3.6 | 32 - 4.2 | 40 - 6.2 | 50 - 8.7 M12
21 - 3.4 | 25 - 3.6 | 32 - 4.2 | 40 - 6.2 | 50 - 8.7 M12
21 - 3.4 | 25 - 3.6 | 32 - 4.2 | 40 - 6.2 | 50 - 8.7 M12
n.v.t. M 6
n.v.t. M 6
15 - 2.5 | 18 - 4.2 | 21 - 5 | 25 - 5.5 | 32 - 6 | 40 - 8 | 50 - 10.4 M 8
15 - 2.5 | 18 - 4.2 | 21 - 5 | 25 - 5.5 | 32 - 6 | 40 - 8 | 50 - 10.4 M 8
15 - 2.5 | 18 - 4.2 | 21 - 5 | 25 - 5.5 | 32 - 6 | 40 - 8 | 50 - 10.4 M 8
15 - 2.5 | 18 - 4.2 | 21 - 5 | 25 - 5.5 | 32 - 6 | 40 - 8 | 50 - 10.4 M 8
