GN 6322 1

GN 6322
Ophangbouten

Bekijk volledig
__logo__RoHS__

Omschrijving

1 Specificatie

Typen

  • Type B: Cilindrische positioneerbout
  • Type C: Platte positioneerbout

Staal

Gehard


 2 Informatie

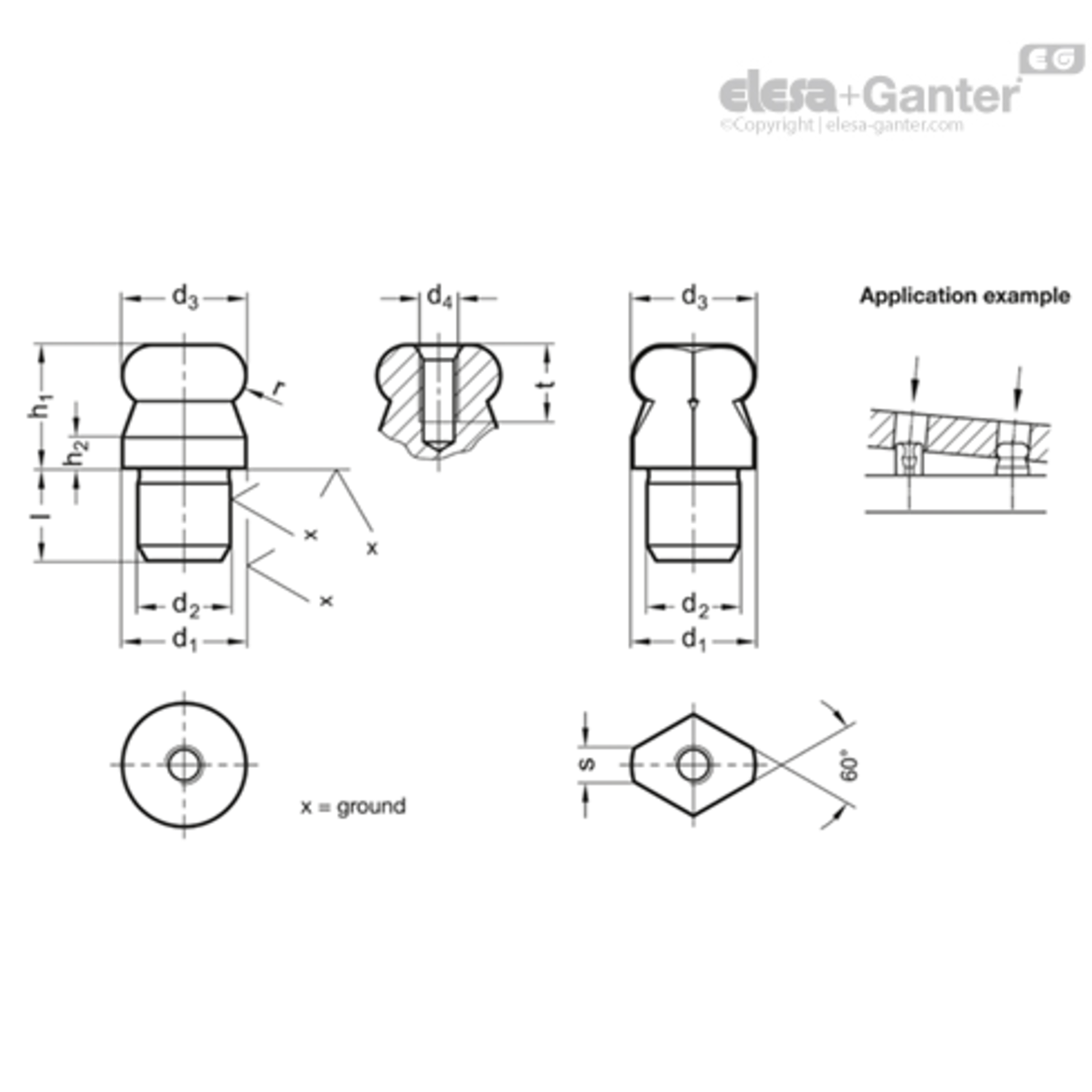

De positioneerbouten GN 6322 worden gebruikt voor positionering in boringen, waarbij de kogelvormige schouder het inbrengen in de boring vergemakkelijkt.

Het afgeplatte ontwerp (vorm C) helpt om toleranties in de afstand tussen twee boringen te compenseren. Een andere toepassing van dit ontwerp is het bevestigen van onderdelen die slechts in één richting moeten worden gepositioneerd.


 3 Technische informatie

Uitvoering

default_product_image_large
GN 6322 Positioneerpen
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
103113320 GN 6322-10-7-B
€ 23,69
103113325 GN 6322-10-7-C
€ 25,62
103113330 GN 6322-12-8-B
€ 26,67
103113335 GN 6322-12-8-C
€ 29,94
103113340 GN 6322-16-12-B
€ 34,26
103113345 GN 6322-16-12-C
€ 39,67
103113350 GN 6322-20-14-B
€ 43,63
103113355 GN 6322-20-14-C
€ 48,14
103113360 GN 6322-22-16-B
€ 43,92
103113365 GN 6322-22-16-C
€ 53,61
103113370 GN 6322-25-18-B
€ 48,09
103113375 GN 6322-25-18-C
€ 61,98

h2

d4

Gewicht (g)

d1 g6

s

d3 -0.01/-0.05

d2 n6

h1

l

t

r
2.5 M 3 7 10 N.v.t. 10 7 10 7 6 2.5
2.5 M 3 5 10 2.5 10 7 10 7 6 2.5
3 M 4 11 12 N.v.t. 12 8 12 8 8 3
3 M 4 8 12 2.5 12 8 12 8 8 3
4 M 5 30 16 N.v.t. 16 12 16 12 10 4
4 M 5 24 16 4.3 16 12 16 12 10 4
5 M 5 57 20 N.v.t. 20 14 20 14 10 5
5 M 5 45 20 5 20 14 20 14 10 5
5.5 M 5 79 22 N.v.t. 22 16 22 16 10 5.5
5.5 M 5 62 22 5 22 16 22 16 10 5.5
6 M 5 116 25 N.v.t. 25 18 25 18 10 6
6 M 5 90 25 5.6 25 18 25 18 10 6
