GN 6341 Sluitringen
GN 6341-ST-A 1

GN 6341
Sluitringen

Bekijk volledig
__logo__INOX__ __logo__RoHS__

Omschrijving

1 Specificatie

Typen

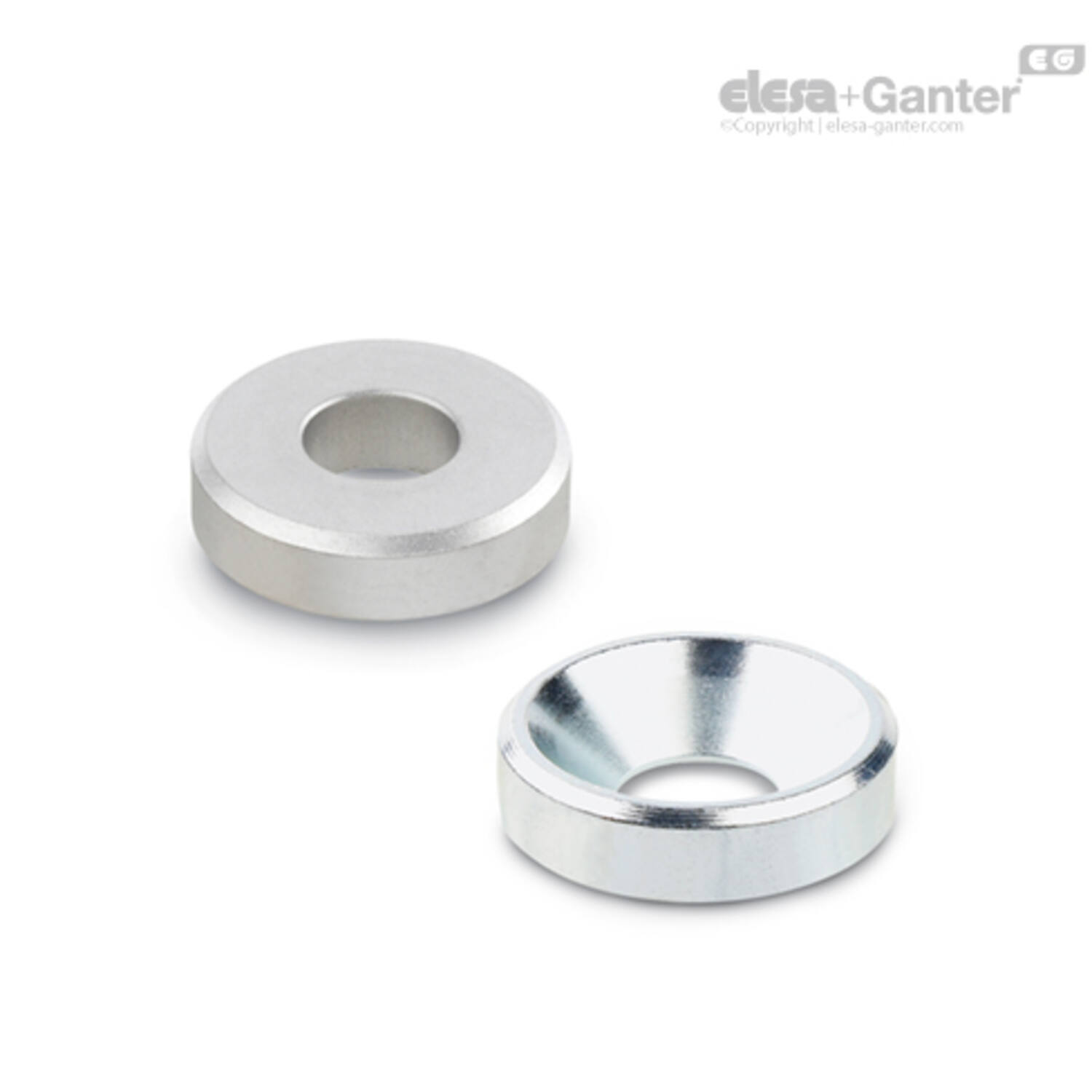

  • Type A: met cilindrische boring
  • Type B: met boring voor verzonken schroef

Staal ST

  • gedraaid
  • gezwart BT
  • verzinkt, blauw gepassiveerd ZB
  • inzetgehard, gezwart H

RVS AISI 303 NI

gedraaid, mat gestraald MT

RVS AISI 316L A4

gedraaid, glad MT


 2 Informatie

Sluitringen GN 6341 worden voornamelijk gebruikt in de mechanische machine- en mallenbouw wanneer DIN 125, DIN 9021 en DIN 6340 sluitringen niet meer aan de eisen voldoen.

Met name type B voor verzonken schroeven is ideaal voor massieve schroefverbindingen met een lage bouwhoogte.


 3 Technische informatie

Uitvoering

GN 6341-ST-A
GN 6341-ST-A Onderlegschijf, gedraaid staal, met cilindrische boring
GN 6341-ST-B
GN 6341-ST-B Onderlegschijf, gedraaid staal, met boring voor verzonken schroef
GN 6341-NI-A
GN 6341-NI-A Onderlegschijf, RVS AISI 303, gedraaid, mat gestraald, met cilindrische boring
GN 6341-NI-B
GN 6341-NI-B Onderlegschijf, RVS AISI 303, gedraaid, mat gestraald, met boring voor verzonken schroef
GN 6341-A4-A
GN 6341-A4-A Onderlegschijf, RVS AISI 316L, gedraaid, blank, met cilindrische boring
GN 6341-A4-B
GN 6341-A4-B Onderlegschijf, RVS AISI 316L, gedraaid, blank, met boring voor verzonken schroef
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
102104340 GN 6341-ST-10-25-A-BT
€ 1,90
470196378 GN 6341-ST-10-25-A-H
€ 2,81
102104350 GN 6341-ST-10-25-A-ZB
€ 2,03
102104380 GN 6341-ST-10-32-A-BT
€ 2,39
470196379 GN 6341-ST-10-32-A-H
€ 3,73
102104390 GN 6341-ST-10-32-A-ZB
€ 2,34
102104420 GN 6341-ST-12-30-A-BT
€ 2,24
470196380 GN 6341-ST-12-30-A-H
€ 4,10
102104430 GN 6341-ST-12-30-A-ZB
€ 2,54
102104460 GN 6341-ST-12-40-A-BT
€ 2,73
470196381 GN 6341-ST-12-40-A-H
€ 6,56
102104470 GN 6341-ST-12-40-A-ZB
€ 3,29
470196382 GN 6341-ST-16-40-A-BT
€ 3,71
470196384 GN 6341-ST-16-40-A-H
€ 7,05
470196383 GN 6341-ST-16-40-A-ZB
€ 3,93
470196385 GN 6341-ST-16-55-A-BT
€ 6,51
470196387 GN 6341-ST-16-55-A-H
€ 11,98
470196386 GN 6341-ST-16-55-A-ZB
€ 6,91
470196367 GN 6341-ST-3-10-A-BT
€ 1,00
470196369 GN 6341-ST-3-10-A-H
€ 1,68
470196368 GN 6341-ST-3-10-A-ZB
€ 1,17
470196364 GN 6341-ST-3-8-A-BT
€ 0,98
470196366 GN 6341-ST-3-8-A-H
€ 1,68
470196365 GN 6341-ST-3-8-A-ZB
€ 1,17
102104500 GN 6341-ST-4-10-A-BT
€ 1,07
470196370 GN 6341-ST-4-10-A-H
€ 1,68
102104510 GN 6341-ST-4-10-A-ZB
€ 1,17
102104540 GN 6341-ST-4-13-A-BT
€ 1,10
470196371 GN 6341-ST-4-13-A-H
€ 1,76
102104550 GN 6341-ST-4-13-A-ZB
€ 1,29
102104580 GN 6341-ST-5-13-A-BT
€ 1,12
470196372 GN 6341-ST-5-13-A-H
€ 1,83
102104590 GN 6341-ST-5-13-A-ZB
€ 1,22
102104620 GN 6341-ST-5-16-A-BT
€ 1,24
470196373 GN 6341-ST-5-16-A-H
€ 1,85
102104630 GN 6341-ST-5-16-A-ZB
€ 1,34
102104660 GN 6341-ST-6-15-A-BT
€ 1,24
470196374 GN 6341-ST-6-15-A-H
€ 1,88
102104670 GN 6341-ST-6-15-A-ZB
€ 1,34
102104700 GN 6341-ST-6-20-A-BT
€ 1,44
470196375 GN 6341-ST-6-20-A-H
€ 1,95
102104710 GN 6341-ST-6-20-A-ZB
€ 1,61
102104740 GN 6341-ST-8-20-A-BT
€ 1,56
470196376 GN 6341-ST-8-20-A-H
€ 3,56
102104750 GN 6341-ST-8-20-A-ZB
€ 1,83
102104780 GN 6341-ST-8-26-A-BT
€ 1,88
470196377 GN 6341-ST-8-26-A-H
€ 2,64
102104790 GN 6341-ST-8-26-A-ZB
€ 2,10

d2

Gewicht (g)

s

d3

d1 +0.5/+0.2
25 21 6.5 N.v.t. 10
25 21 6.5 n.v.t. 10
25 21 6.5 N.v.t. 10
32 37 6.5 N.v.t. 10
32 37 6.5 n.v.t. 10
32 37 6.5 N.v.t. 10
30 35 7.5 N.v.t. 12
30 35 7.5 n.v.t. 12
30 35 7.5 N.v.t. 12
40 68 7.5 N.v.t. 12
40 68 7.5 n.v.t. 12
40 68 7.5 N.v.t. 12
40 74 9 n.v.t. 16
40 74 9 n.v.t. 16
40 74 9 n.v.t. 16
55 155 9 n.v.t. 16
55 155 9 n.v.t. 16
55 155 9 n.v.t. 16
10 1 2 n.v.t. 3
10 1 2 n.v.t. 3
10 1 2 n.v.t. 3
8 1 2 n.v.t. 3
8 1 2 n.v.t. 3
8 1 2 n.v.t. 3
10 1 2.5 N.v.t. 4
10 1 2.5 n.v.t. 4
10 1 2.5 N.v.t. 4
13 2 2.5 N.v.t. 4
13 2 2.5 n.v.t. 4
13 2 2.5 N.v.t. 4
13 3 3 N.v.t. 5
13 3 3 n.v.t. 5
13 3 3 N.v.t. 5
16 4 3 N.v.t. 5
16 4 3 n.v.t. 5
16 4 3 N.v.t. 5
15 5 4 N.v.t. 6
15 5 4 n.v.t. 6
15 5 4 N.v.t. 6
20 9 4 N.v.t. 6
20 9 4 n.v.t. 6
20 9 4 N.v.t. 6
20 10 5 N.v.t. 8
20 10 5 n.v.t. 8
20 10 5 N.v.t. 8
26 19 5 N.v.t. 8
26 19 5 n.v.t. 8
26 19 5 N.v.t. 8
