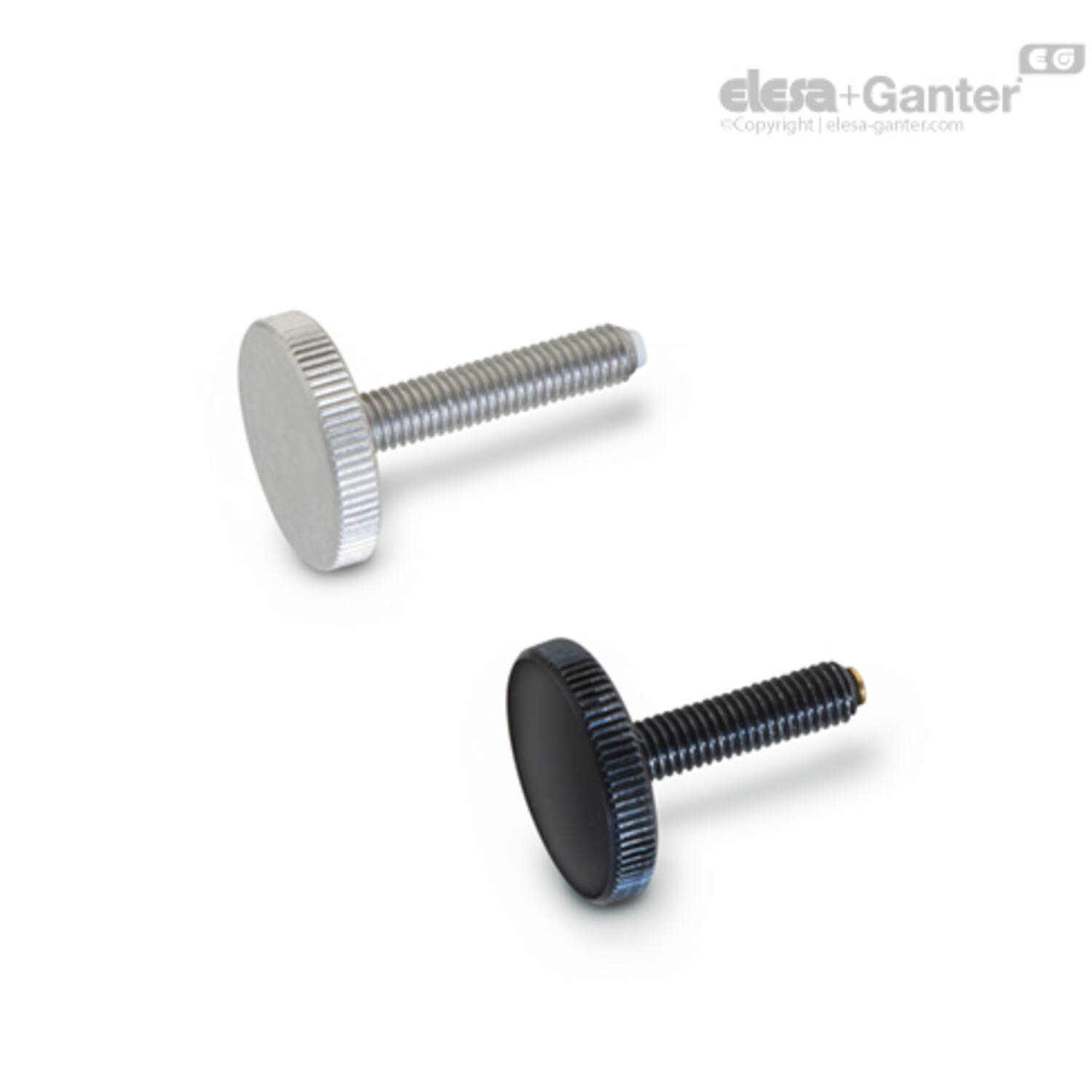

GN 653.10
Kartelbouten

Gezwart staal of RVS (1.4305 = A1 = AISI 303)

Bekijk volledig

Datasheet

Omschrijving

1Specificatie

Uitvoering in staal ST

Treksterkteklasse 5

zichtbaar vlak, licht gebogen

gezwart

Uitvoering in RVS AISI 303 NI

zichtbaar vlak, licht gebogen

mat gestraald

Draaipunt

Messing MS

Kunststof (polyacetaal POM) KU

2Informatie

Platte kartelschroeven GN 653.10 met draaipunten in messing of kunststof worden gebruikt in toepassingen, waar markeringen en schade aan het werkstuk onaanvaardbaar zijn.

De kopafmetingen voldoen aan platte kartelschroeven DIN 653 .

3Technische informatie

Sleep voor meer info

Code	Product omschrijving	Aantal	CAD
Toon alleen voorraad Filters resetten			Filter:
100801002	GN 653.10-M5-12-NI-KU	€ 6,59
100801004	GN 653.10-M5-12-NI-MS	€ 6,49
100801012	GN 653.10-M5-16-NI-KU	€ 6,56
100801014	GN 653.10-M5-16-NI-MS	€ 6,66
100801022	GN 653.10-M5-20-NI-KU	€ 7,39
100801024	GN 653.10-M5-20-NI-MS	€ 7,22
100801034	GN 653.10-M5-25-NI-KU	€ 7,91
100801038	GN 653.10-M5-25-NI-MS	€ 7,73
100801046	GN 653.10-M6-12-NI-KU	€ 7,73
100801048	GN 653.10-M6-12-NI-MS	€ 7,54
100801056	GN 653.10-M6-16-NI-KU	€ 8,34
100801058	GN 653.10-M6-16-NI-MS	€ 8,25
100801064	GN 653.10-M6-20-NI-KU	€ 8,95
100801066	GN 653.10-M6-20-NI-MS	€ 8,71
100801074	GN 653.10-M6-25-NI-KU	€ 9,71
100801076	GN 653.10-M6-25-NI-MS	€ 9,61
100801082	GN 653.10-M6-30-NI-KU	€ 10,35
100801084	GN 653.10-M6-30-NI-MS	€ 10,20
100801092	GN 653.10-M8-16-NI-KU	€ 10,47
100801094	GN 653.10-M8-16-NI-MS	€ 10,47
100801104	GN 653.10-M8-20-NI-KU	€ 11,08
100801106	GN 653.10-M8-20-NI-MS	€ 10,91
100801114	GN 653.10-M8-25-NI-KU	€ 11,91
100801116	GN 653.10-M8-25-NI-MS	€ 11,71
100801124	GN 653.10-M8-30-NI-KU	€ 12,79
100801126	GN 653.10-M8-30-NI-MS	€ 12,64
100801134	GN 653.10-M8-40-NI-KU	€ 14,32
100801136	GN 653.10-M8-40-NI-MS	€ 14,20

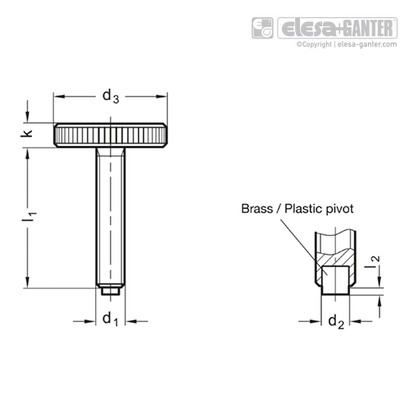

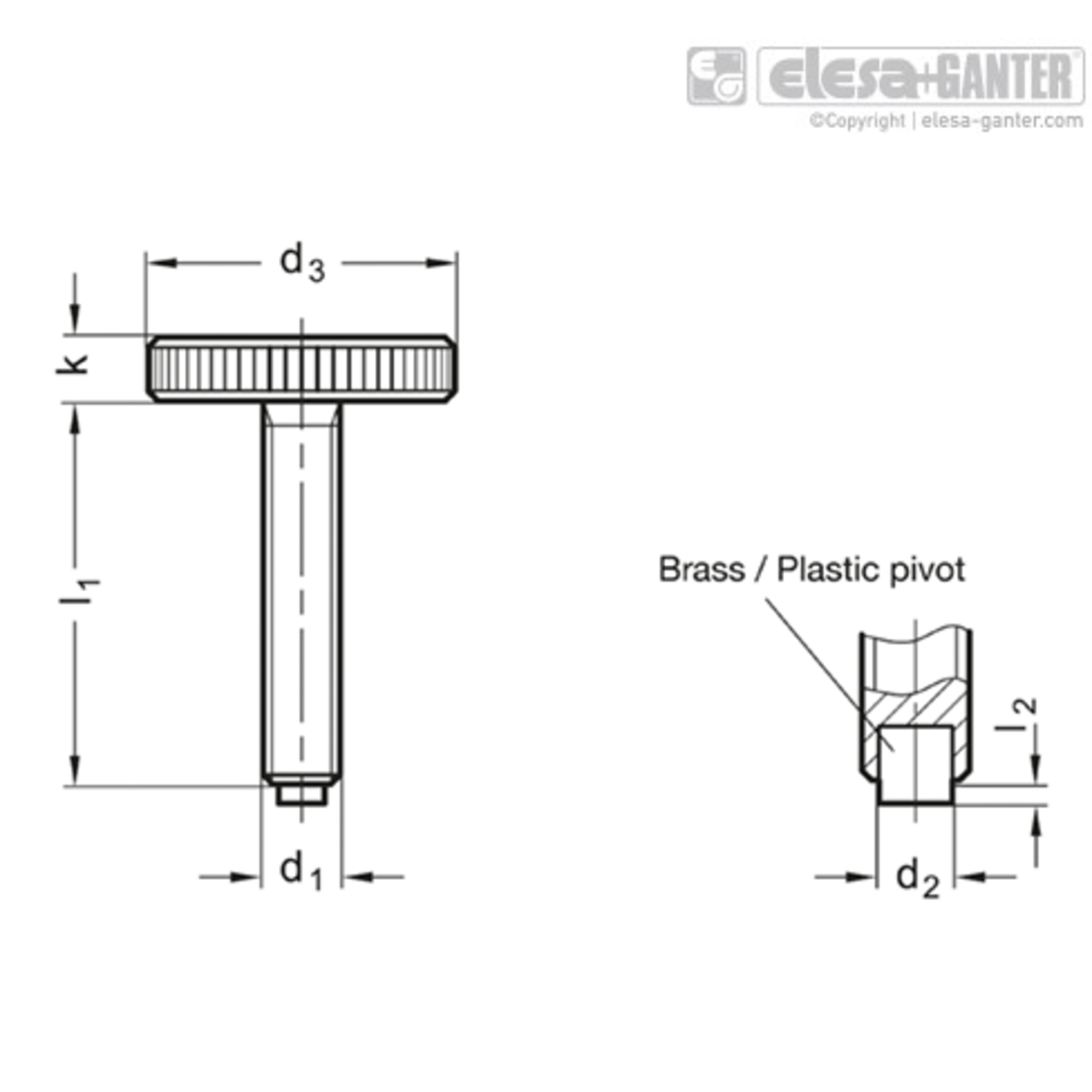

d2	k	Gewicht (g)	l1 -1	d1	d3	l2

3	4	11	12	M 5	20	1
3	4	11	12	M 5	20	0.5
3	4	11	16	M 5	20	1
3	4	12	16	M 5	20	0.5
3	4	12	20	M 5	20	1
3	4	12	20	M 5	20	0.5
3	4	12	25	M 5	20	1
3	4	12	25	M 5	20	0.5
3.5	5	19	12	M 6	24	1.3
4	5	19	12	M 6	24	1
3.5	5	20	16	M 6	24	1.3
4	5	20	16	M 6	24	1
3.5	5	20	20	M 6	24	1.3
4	5	20	20	M 6	24	1
3.5	5	21	25	M 6	24	1.3
4	5	21	25	M 6	24	1
3.5	5	22	30	M 6	24	1.3
4	5	22	30	M 6	24	1
5	6	36	16	M 8	30	1.6
6	6	37	16	M 8	30	1.5
5	6	37	20	M 8	30	1.6
6	6	38	20	M 8	30	1.5
5	6	39	25	M 8	30	1.6
6	6	40	25	M 8	30	1.5
5	6	40	30	M 8	30	1.6
6	6	41	30	M 8	30	1.5
5	6	43	40	M 8	30	1.6
6	6	43	40	M 8	30	1.5
