GN 668 Beugelgrepen

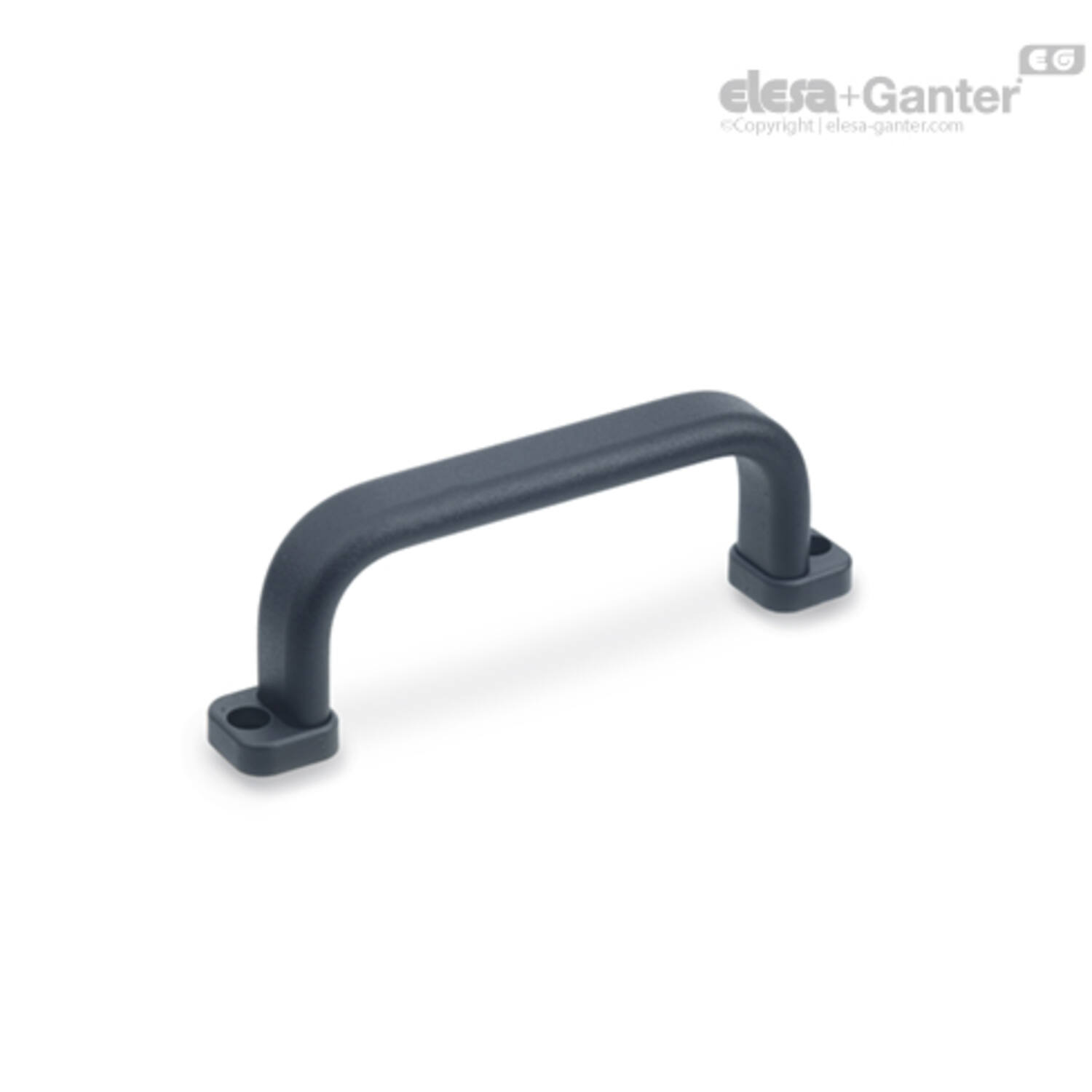

GN 668-B 1

GN 668
Beugelgrepen

Opmerking:
- Montage achterzijde (MA) blind gat met binnendraad
- Montage voorzijde (MV) met behulp van kunststof montagehulpstuk

Bekijk volledig
__logo__RoHS__ __logo__SPEEDYBLOCK__

Omschrijving

1Specificatie

Typen

  • Type A: Montage vanaf de achterkant (blind gat met schroefdraad)
  • Type B: Montage vanaf de kant van de operator (alleen voor b1 = 20)

Handgreep

Aluminium

  • Gepoedercoat
  • zwart, RAL 9005, textuurafwerking SW
  • zilver, RAL 9006, textuurafwerking SR
  • Gladde afwerking, getrommeld BL

Bevestigingsset voor type B

  • Handgreepbasis
  • Kunststof, polyamide (PA)
  • Zwart, matte afwerking voor SW / BL
  • lichtgrijs, matte afwerking voor SR
  • Cilinderkopschroeven DIN 7984
  • Staal
  • Verzinkt, blauw gepassiveerd
2Informatie

Kastgrepen GN 668 zijn gemaakt van aluminium extrusies.

Ze kunnen worden gemonteerd vanaf de achterkant (type A) of door middel van de handgreepbasis aan de zijde van de operator (type B).

3Technische informatie

Uitvoering

GN 668-A
GN 668-A Beugelgreep, aluminium, montage achterzijde, blind gat met binnendraad
GN 668-B
GN 668-B Beugelgreep, aluminium, montage voorzijde doorlopend gat
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
100107006 GN 668-20-130-B-BL
€ 9,25
470027266 GN 668-20-130-B-SR
€ 11,52
100107008 GN 668-20-130-B-SW
€ 11,52
100107011 GN 668-20-170-B-BL
€ 9,93
470027268 GN 668-20-170-B-SR
€ 12,40
100107025 GN 668-20-170-B-SW
€ 12,40
100107028 GN 668-20-190-B-BL
€ 10,20
470027270 GN 668-20-190-B-SR
€ 12,66
100107029 GN 668-20-190-B-SW
€ 12,66
100107016 GN 668-20-210-B-BL
€ 10,44
470027272 GN 668-20-210-B-SR
€ 13,40
100107017 GN 668-20-210-B-SW
€ 13,40

b2

h2

t2

t1 min

l1

l3

l1 ±0.25

Gewicht (g)

d

a

b1

h1

l4

h3

r

l2
23 6.5 5 N.v.t. 130 141 130 100 M 5 10 20 45 153 2.5 15 120
23 6.5 5 N.v.t. 130 141 130 100 M 5 10 20 45 153 2.5 15 120
23 6.5 5 N.v.t. 130 141 130 100 M 5 10 20 45 153 2.5 15 120
23 6.5 5 N.v.t. 170 181 170 120 M 5 10 20 45 193 2.5 15 160
23 6.5 5 N.v.t. 170 181 170 120 M 5 10 20 45 193 2.5 15 160
23 6.5 5 N.v.t. 170 181 170 120 M 5 10 20 45 193 2.5 15 160
23 6.5 5 N.v.t. 190 201 190 130 M 5 10 20 45 213 2.5 15 180
23 6.5 5 N.v.t. 190 201 190 130 M 5 10 20 45 213 2.5 15 180
23 6.5 5 N.v.t. 190 201 190 130 M 5 10 20 45 213 2.5 15 180
23 6.5 5 N.v.t. 210 221 210 136 M 5 10 20 45 233 2.5 15 200
23 6.5 5 N.v.t. 210 221 210 136 M 5 10 20 45 233 2.5 15 200
23 6.5 5 N.v.t. 210 221 210 136 M 5 10 20 45 233 2.5 15 200
