GN 70 Tegenstuk voor magneet met verzonken gat
GN 70 1
GN 70 2

GN 70
Tegenstuk voor magneet met verzonken gat

Verzinkt staal / RVS (magnetisch)
A = zonder aanslag
B = met aanslag

Bekijk volledig
__logo__INOX__ __logo__RoHS__

Omschrijving

1Specificatie

Typen

  • Type A: Plat, zonder aanslagkant
  • Type B: Plat, met aanslagkant

Staal ST

Verzinkt

RVS NI

magnetisch

2Informatie

Montageschijven GN 70 worden gebruikt als begeleidende onderdelen voor spanmagneten, bijv. als een magneet wordt gebruikt in combinatie met niet-magnetische materialen.

Type B voorkomt dat de magneet verschuift, aangezien de magnetische krachten doorgaans groter zijn dan de laterale krachten die kunnen worden bereikt wegens de aanwezige wrijvingspartners.

Ze kunnen worden bevestigd met verzonken schroeven (bijv. DIN 7991), maar ook met in de handel verkrijgbare verzonken schroeven voor hout of plaatstaal.

Uitvoering

GN 70
GN 70 Tegenstuk voor magneet, verzinkt staal, schijf, verzonken doorlopend gat, met / zonder aanslag
GN 70-NI
GN 70-NI Tegenstuk voor magneet, RVS, schijf, verzonken doorlopend gat
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
109515940 GN 70-12-A-ST
€ 0,71
109515945 GN 70-17-A-ST
€ 0,81
109512011 GN 70-27-A-ST
€ 1,20
470056275 GN 70-27-B-ST
€ 2,34
109515955 GN 70-34-A-ST
€ 1,73
470056276 GN 70-34-B-ST
€ 3,05
109515965 GN 70-45-A-ST
€ 2,54
470056277 GN 70-45-B-ST
€ 4,07
109515970 GN 70-64-A-ST
€ 3,83
470056278 GN 70-64-B-ST
€ 5,59

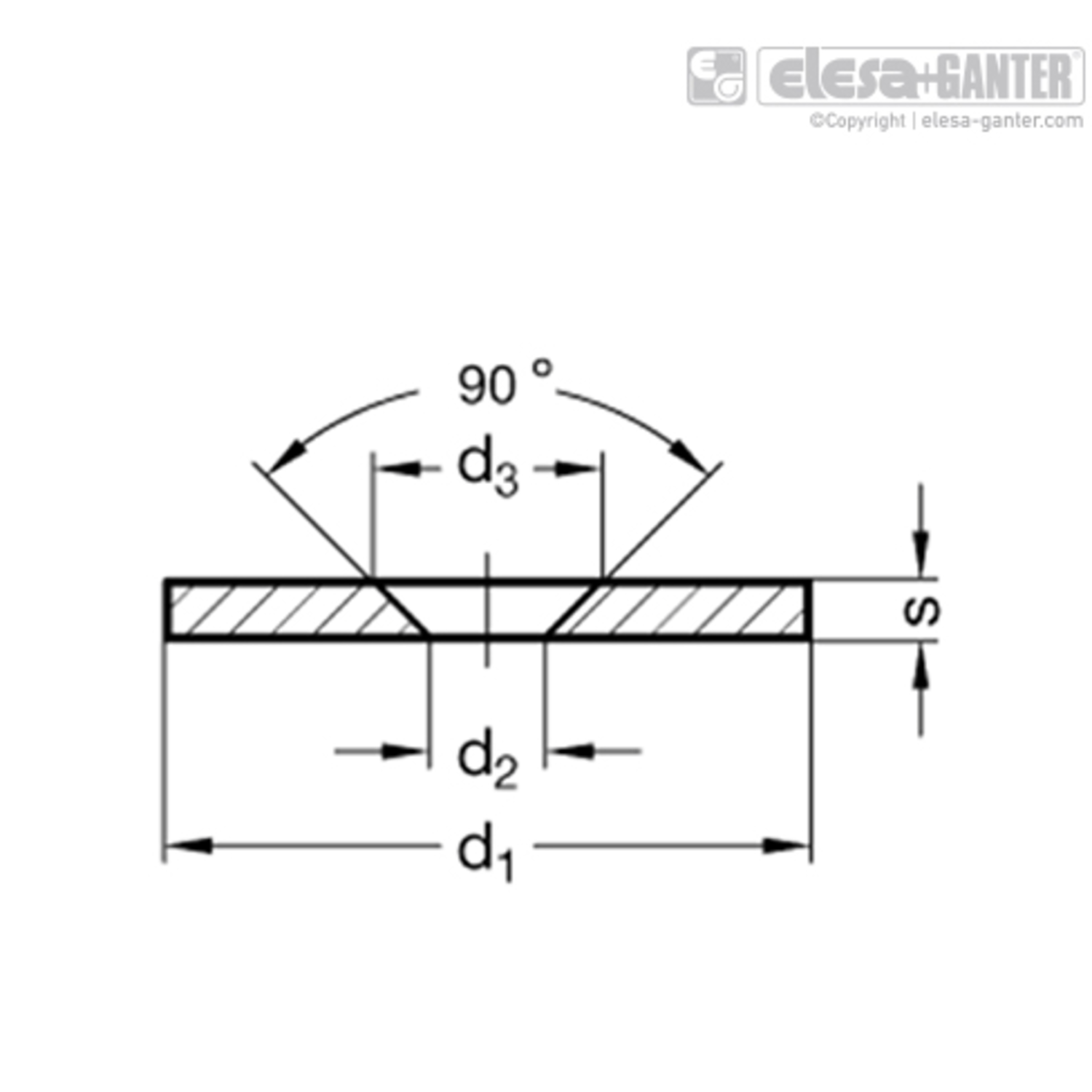

Lengte

Gewicht (g)

s

d1

d2 +0.3

l

d3
N.v.t. 2 2 12 4 N.v.t. 6.5 -0.2/+0.5
N.v.t. 3 2 17 6 N.v.t. 8.5 +0.5
21 12 3 27 6 N.v.t. 11+0.5
21 12 3 27 n.v.t. 21 n.v.t.
29 20 3 34 6 N.v.t. 11 +0.5
29 20 3 34 n.v.t. 29 n.v.t.
39 36 3 45 5.5 N.v.t. 11 +0.5
39 36 3 45 n.v.t. 39 n.v.t.
58 74 3 64 6 N.v.t. 11 +0.5
58 74 3 64 n.v.t. 58 n.v.t.
