Omschrijving
Typen
Typen
- Type A: met flens voor opbouwmontage
- Type D: met binnendraad
- Type C: met buitendraad
Vergrendeling
Vergrendeling
Gegoten zinklegering
Gepoedercoat
- zwart, RAL 9005, textuurafwerking SW
- Rood, RAL 3000, textuurafwerking RS
- Oranje, RAL 2004, textuurafwerking OS
Indexeringsmechanisme
Indexeringsmechanisme
- Gegoten zinklegering / kunststof voor type A
- Staal / kunststof voor type B / C
- Stalen delen
- Verzinkt, blauw gepassiveerd
Bevestigingsflens voor type A
Bevestigingsflens voor type A
Gegoten zinklegering
Gepoedercoat
Zwart, matte afwerking
Zeskantmoer voor type C
Zeskantmoer voor type C
Staal, verzinkt

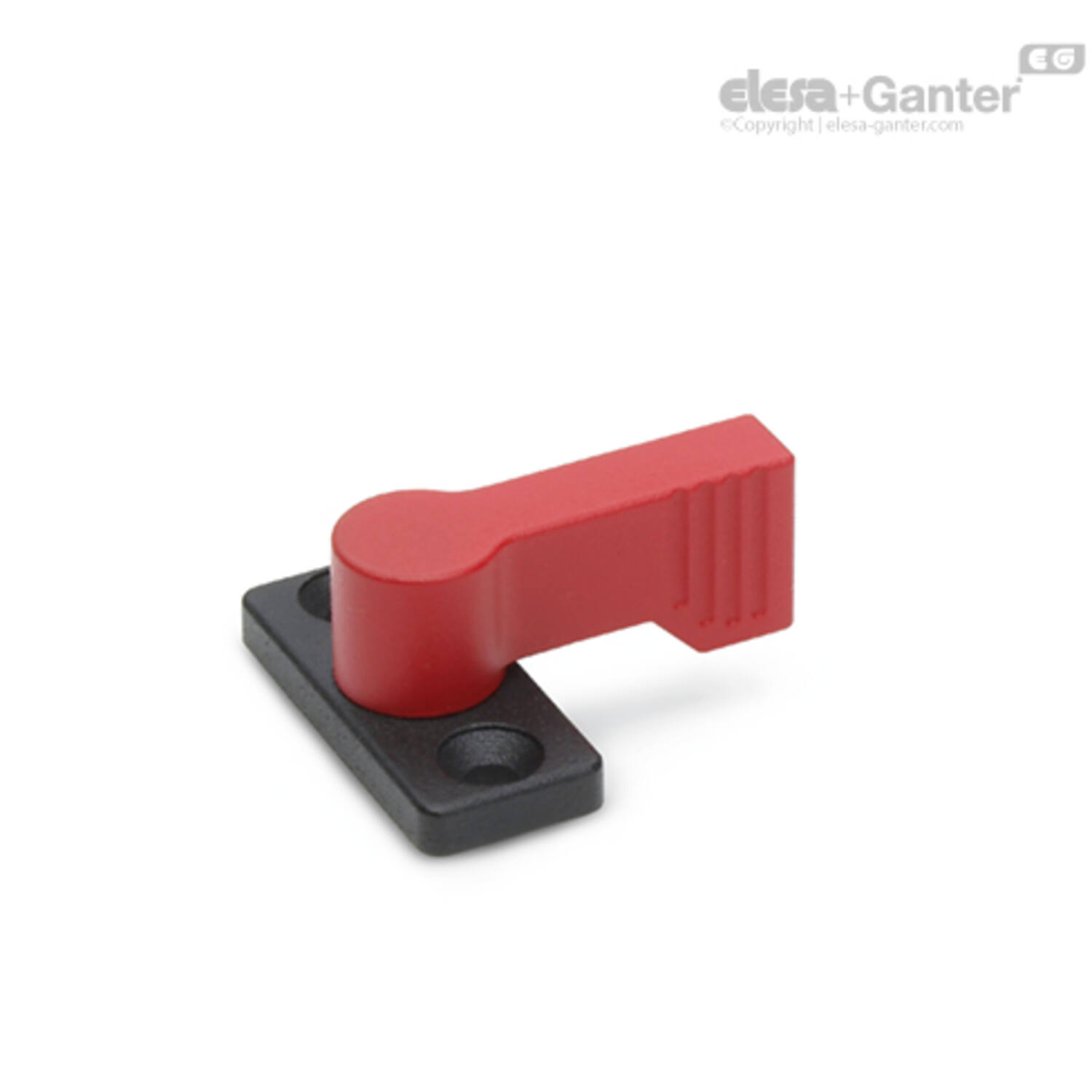

De vergrendelingen GN 702 zijn bijzonder geschikt voor lichte toepassingen die niet zijn blootgesteld aan dynamische belastingen, bijvoorbeeld om laden gesloten te houden.

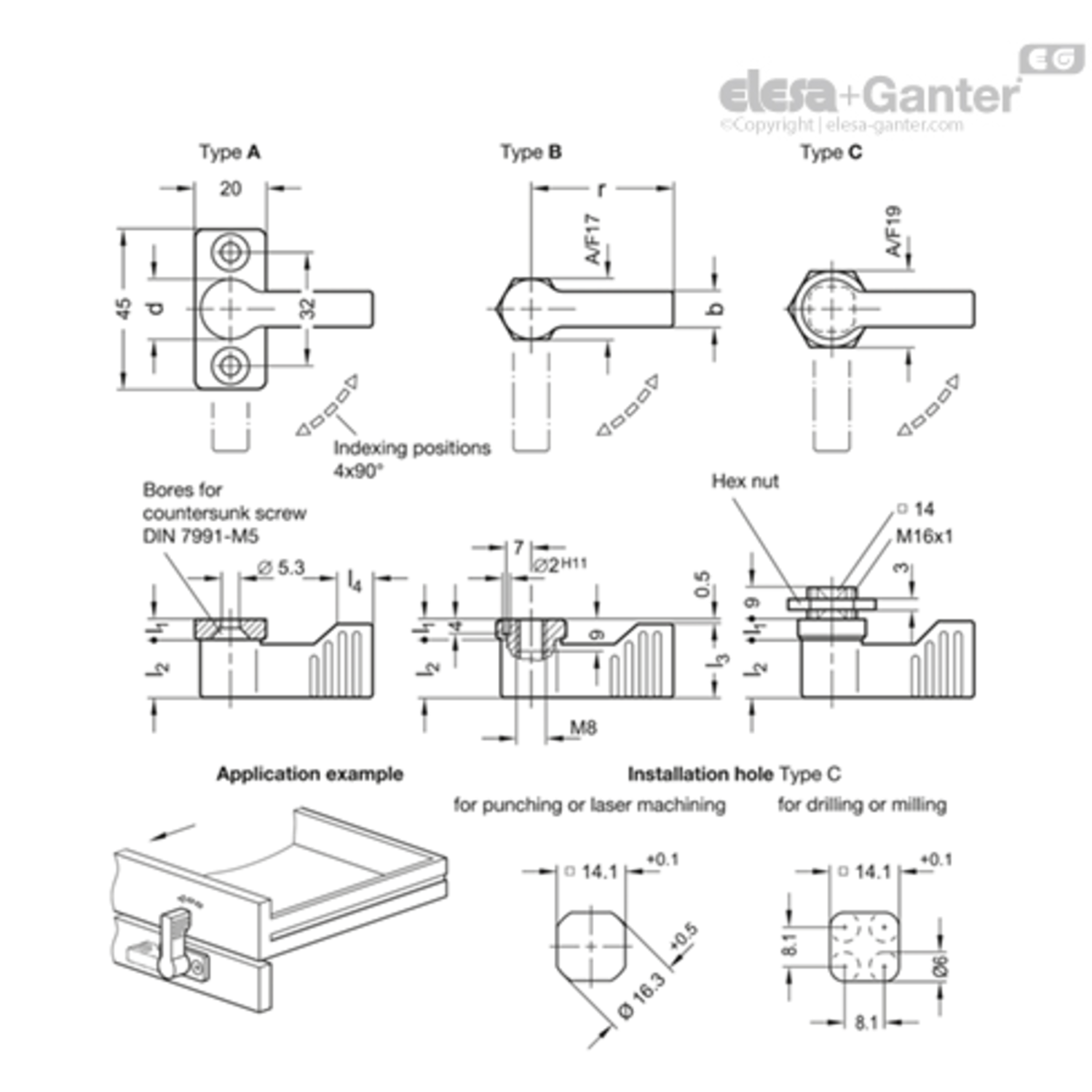

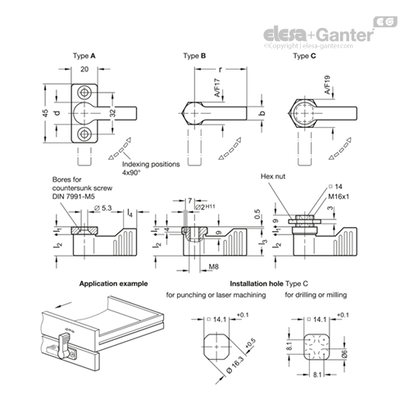

Voor de montage van vergrendelingen van het type C moeten in het bevestigingsoppervlak boorgaten zoals in het onderstaande diagram worden aangebracht. Deze installatiegaten worden meestal gemaakt door middel van ponsen of met laser. Voor kleine series en staalplaten met een dikte van minder dan 2 mm is de plaatstift GN 123 het juiste gereedschap. De montageboringen kunnen ook worden gemaakt door boren/frezen.
- GN 123 Plaatstiften
| Filters resetten | Filter: | ||||
Code |
Product omschrijving |
Aantal |
Prijs |
Bestel |
CAD |
|---|---|---|---|---|---|
| 470199272 | GN 702-17-40-C-OS |
|
|||
| 100357410 | GN 702-17-40-C-RS |
|
|||
| 100357425 | GN 702-17-40-C-SW |
|
|||
| 470199274 | GN 702-17-55-C-OS |
|
|||
| 109521405 | GN 702-17-55-C-RS |
|
|||
| 109521410 | GN 702-17-55-C-SW |
|
|||
|
|
|
|
|
|
|
|
|
|
Gewicht (g) |
d |
l1 ≈ |
l4 |
l3 min |
B |
r |
l2 |
|---|---|---|---|---|---|---|---|
| 70 | 17 | n.v.t. | 11 | 21.5 | 10 | 40 | 16.5 |
| 70 | 17 | 5.5 | 11 | 21.5 | 10 | 40 | 16.5 |
| 70 | 17 | 5.5 | 11 | 21.5 | 10 | 40 | 16.5 |
| 76 | 17 | n.v.t. | 11 | 21.5 | 10 | 55 | 16.5 |
| 76 | 17 | 5.5 | 11 | 21.5 | 10 | 55 | 16.5 |
| 76 | 17 | 5.5 | 11 | 21.5 | 10 | 55 | 16.5 |
