GN 704 Stelringen
GN 704 1

GN 704
Stelringen

Bekijk volledig
__logo__RoHS__

Omschrijving

1Specificatie

Ring

Aluminium

zwart geanodiseerd

Hendel

Aluminium

geel geanodiseerd

2Informatie

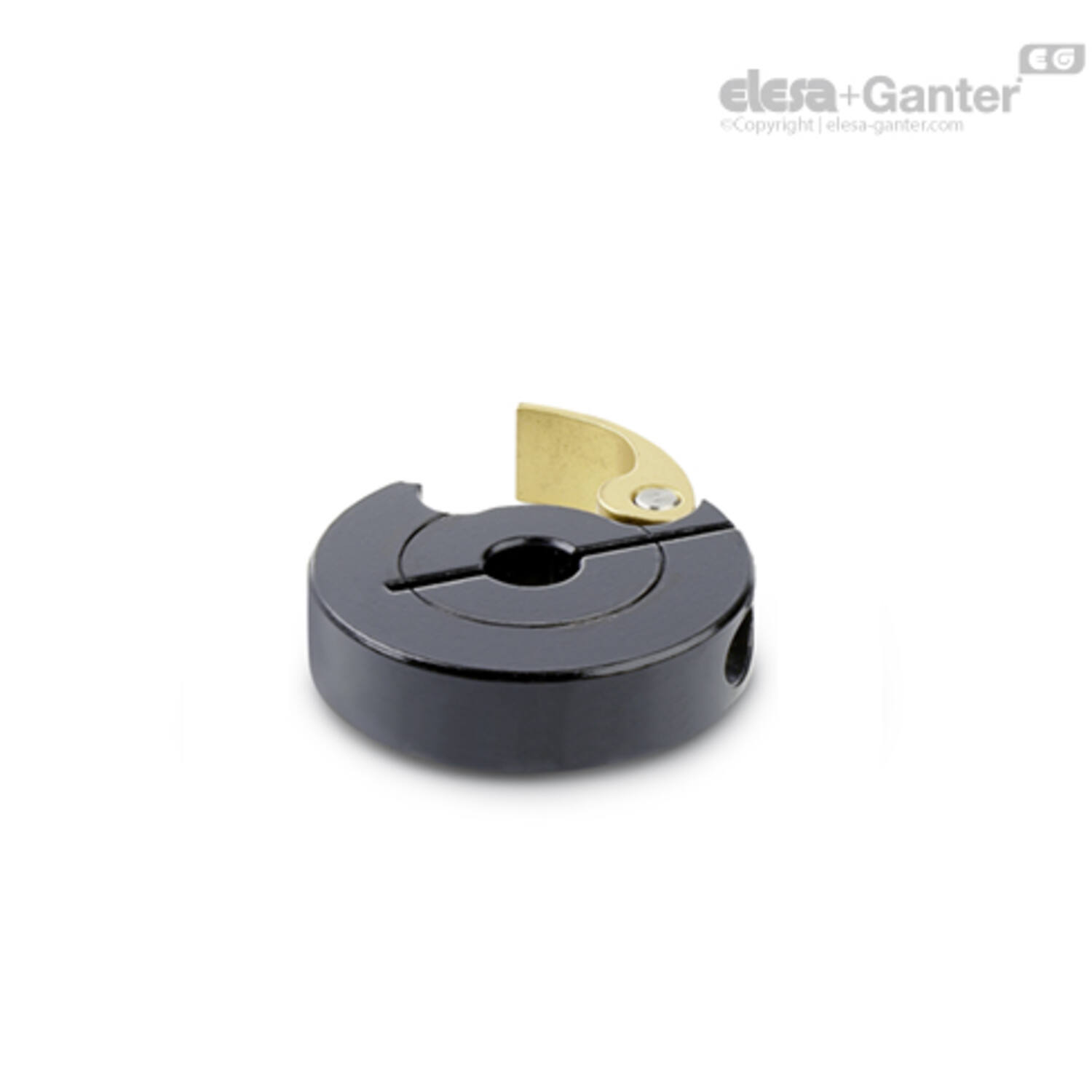

Quick release stelringen GN 704 worden geklemd door de sleufhoogte te verminderen met een excenterhendel.

Zo kunnen de ringen eenvoudig en snel en zonder gereedschap worden versteld.

Het aluminium ontwerp levert lage traagheidswaarden.

Het gespecificeerde aanhaalmoment van de schroef is een aanbevolen waarde waarmee de ring die op een as is geklemd (met gesloten excentrische hendel) de opgegeven axiale belastbaarheid kan bereiken. De details over de axiale belastbaarheid zijn niet-bindende richtwaarden en vormen geen garantie voor de eigenschappen.

Door het wrijvingsoppervlak van de excentrische hendel licht ingevet te houden, wordt de nuttige levensduur verlengd.

3Technische informatie

Uitvoering

GN 704
GN 704 Quick stelring, aluminium
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
470027281 GN 704-100-B40
€ 185,54
470027282 GN 704-100-B42
€ 185,54
101705136 GN 704-100-B45
€ 185,54
101705139 GN 704-100-B48
€ 185,54
470027285 GN 704-100-B50
€ 185,54
470027286 GN 704-120-B54
€ 232,00
470027287 GN 704-120-B55
€ 232,00
101705126 GN 704-120-B60
€ 232,00
470027289 GN 704-120-B65
€ 232,00
470027290 GN 704-120-B70
€ 232,00
101705129 GN 704-120-B75
€ 232,00
101705090 GN 704-38-B10
€ 57,56
101705095 GN 704-38-B12
€ 57,56
101705100 GN 704-38-B14
€ 58,32
101705102 GN 704-38-B15
€ 58,58
101705105 GN 704-38-B16
€ 58,34
109558075 GN 704-38-B6
€ 57,83
101705110 GN 704-38-B8
€ 57,56
101705115 GN 704-50-B20
€ 80,93
101705120 GN 704-50-B25
€ 80,18
101705125 GN 704-50-B28
€ 79,84
101705130 GN 704-50-B30
€ 79,45
101705135 GN 704-75-B32
€ 119,85
101705137 GN 704-75-B35
€ 119,27
101705138 GN 704-75-B38
€ 118,75

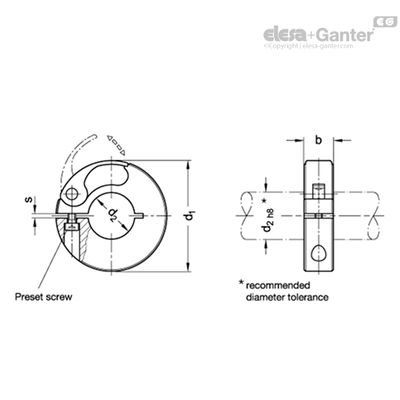

Axiale belasting in N min

d2

Gewicht (g)

d2 aanbevolen schacht tol. h8

s

d1

Aanhaalmoment van de schroef in Nm

Axiale belasting in N max

Ax. belasting in N2

B
556 B 40 309 B 40 4.5 100 4.5 867 n.v.t. 19
556 B 42 303 B 42 4.5 100 4.5 867 n.v.t. 19
n.v.t. B 45 n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. 19
n.v.t. B 48 n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. 19
556 B 50 273 B 50 4.5 100 4.5 867 n.v.t. 19
890 B 54 436 B 54 4.5 120 4.5 1379 n.v.t. 19
890 B 55 431 B 55 4.5 120 4.5 1379 n.v.t. 19
n.v.t. B 60 n.v.t. n.v.t. n.v.t. 120 n.v.t. n.v.t. n.v.t. 19
890 B 65 383 B 65 4.5 120 4.5 1379 n.v.t. 19
890 B 70 355 B 70 4.5 120 4.5 1379 n.v.t. 19
n.v.t. B 75 n.v.t. n.v.t. n.v.t. 120 n.v.t. n.v.t. n.v.t. 19
133 B 10 25 B 10 1.5 38 0.5 267 150 10
133 B 12 25 B 12 1.5 38 0.5 267 160 10
133 B 14 24 B 14 1.5 38 0.5 267 180 10
133 B 15 22 B 15 1.5 38 0.5 267 220 10
133 B 16 23 B 16 1.5 38 0.5 267 260 10
133 B 6 27 B 6 1.5 38 0.5 267 130 10
133 B 8 25 B 8 1.5 38 0.5 267 130 10
311 B 20 54 B 20 1.5 50 0.7 445 310 13
311 B 25 48 B 25 1.5 50 0.7 445 400 13
311 B 28 43 B 28 1.5 50 0.7 445 430 13
311 B 30 41 B 30 1.5 50 0.7 445 450 13
467 B 32 126 B 32 1.5 75 1.5 534 460 15
467 B 35 119 B 35 1.5 75 1.5 534 480 15
467 B 38 113 B 38 1.5 75 1.5 534 530 15
