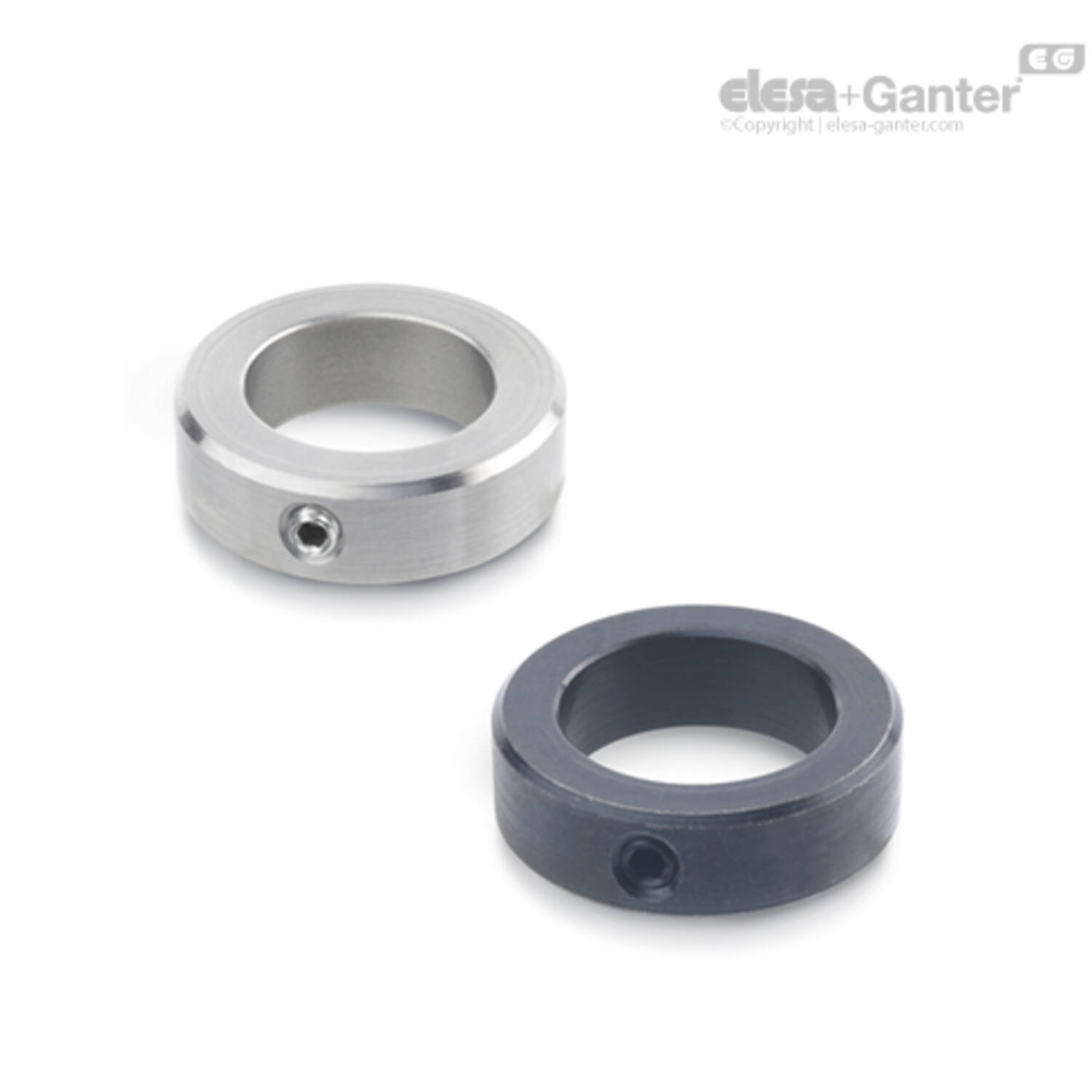

GN 705 Stelringen
GN 705-NI 1
GN 705-NI 2

GN 705
Stelringen

Bekijk volledig
__logo__INOX__ __logo__RoHS__

Omschrijving

1Specificatie

Typen

  • Type A: Stelschroef met sleuf ISO 7434 (DIN 553)
  • Type E: Stelschroef met binnenzeskant DIN 914

Uitvoering in staal

zwart (standaard)

Uitvoering in verzinkt

Staal

verzinkt, blauw gepassiveerd ZB

Uitvoering in RVS

RVS AISI 303 NI

2Informatie

Stelringen GN 705 voldoen in essentie aan de ontwerpen van DIN 705 die in april 2007 opnieuw zijn uitgegeven.

Het officiële standaardblad vermeldt ook de maten d1 = 2 / 2.5 / 3 / 3.5 / 4 / 4.5 / 85 / 90 / 100 / 110 / 120 / 125 / 125 / 140 / 150 / 160 / 180 en 200, hoewel het niet een hele reeks van de in bovenstaande tabel vermelde tussenmaten laat zien.

Het officiële standaardblad vermeldt nog steeds de typen B en C voor het bevestigen van de stelringen met dwarspen, maar niet Type E.

3Technische informatie

Uitvoering

GN 705
GN 705 Stelringen, staal, zwart
GN 705-NI
GN 705-NI Stelringen, RVS
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
109532555 GN 705-10-E-NI
€ 3,59
109532560 GN 705-11-E-NI
€ 3,59
109532565 GN 705-12-E-NI
€ 4,61
109532570 GN 705-13-E-NI
€ 4,59
109532575 GN 705-14-E-NI
€ 5,32
109532580 GN 705-15-E-NI
€ 5,27
109532585 GN 705-16-E-NI
€ 5,93
109532590 GN 705-18-E-NI
€ 7,12
109532595 GN 705-20-E-NI
€ 7,08
109532600 GN 705-22-E-NI
€ 9,00
109532605 GN 705-24-E-NI
€ 11,49
109532610 GN 705-25-E-NI
€ 11,49
109532615 GN 705-26-E-NI
€ 11,49
109532620 GN 705-28-E-NI
€ 14,05
109532625 GN 705-30-E-NI
€ 13,98
109532630 GN 705-32-E-NI
€ 16,86
109532635 GN 705-34-E-NI
€ 16,74
109532640 GN 705-35-E-NI
€ 20,86
109532645 GN 705-36-E-NI
€ 21,62
109532650 GN 705-38-E-NI
€ 21,79
109532655 GN 705-40-E-NI
€ 33,23
109532660 GN 705-42-E-NI
€ 32,65
109532665 GN 705-45-E-NI
€ 35,62
109532670 GN 705-48-E-NI
€ 35,89
109532680 GN 705-5-E-NI
€ 2,15
109532675 GN 705-50-E-NI
€ 49,19
109532685 GN 705-6-E-NI
€ 2,34
109532690 GN 705-7-E-NI
€ 2,37
109532695 GN 705-8-E-NI
€ 2,88
109532700 GN 705-9-E-NI
€ 3,20

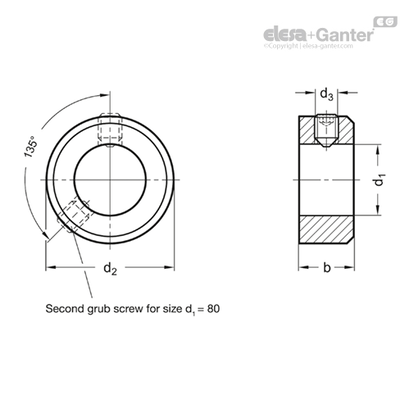

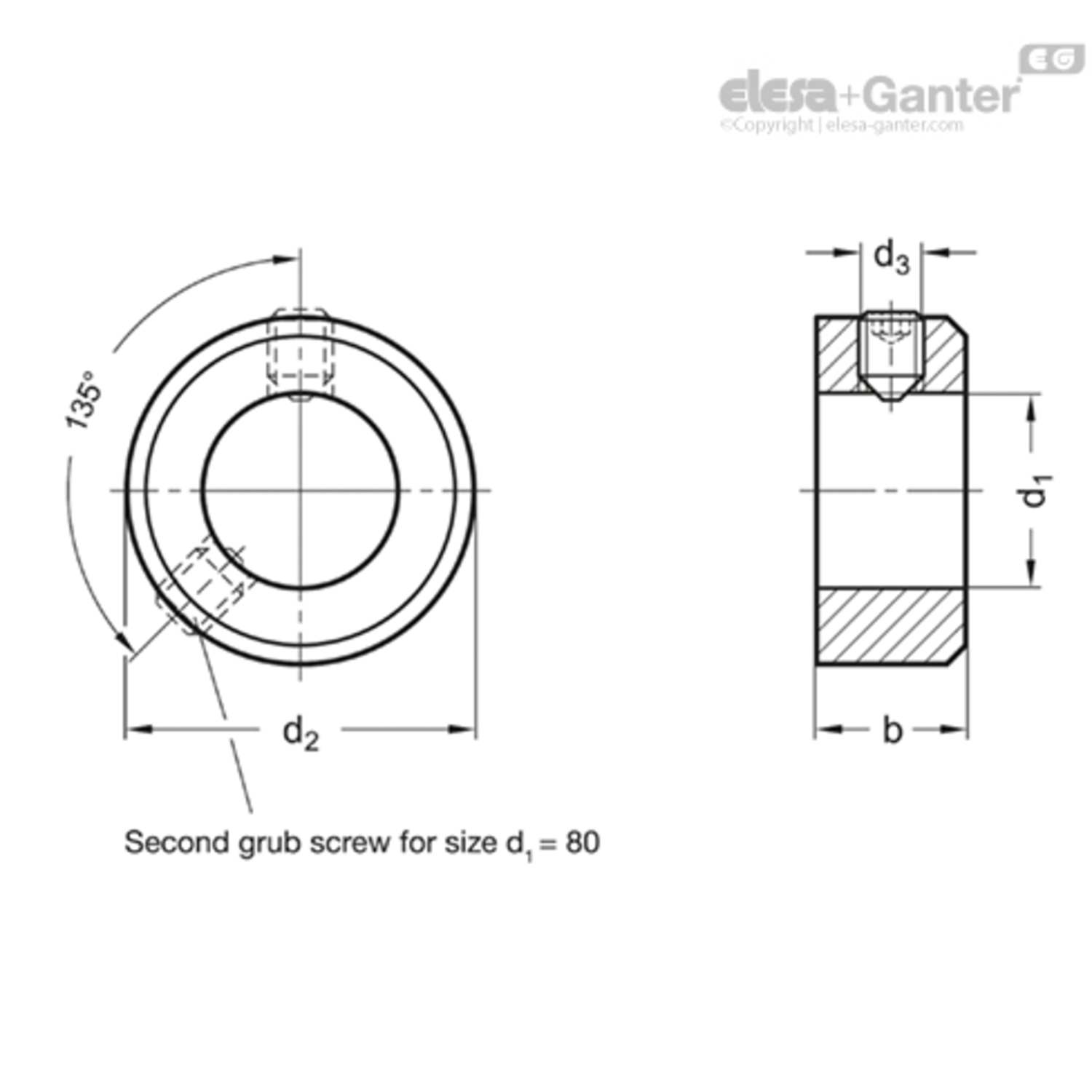

d2

Gewicht (g)

b js14

d1 h8

d3
20 18 10 10 M5x8
20 17 10 11 M5x8
22 25 12 12 M6x8
22 23 12 13 M6x8
25 31 12 14 M6x8
25 30 12 15 M6x8
28 36 12 16 M6x8
32 59 14 18 M6x8
32 53 14 20 M6x8
36 69 14 22 M6x10
40 99 16 24 M8x12
40 93 16 25 M8x10
40 90 16 26 M8x10
45 100 16 28 M8x12
45 108 16 30 M8x10
50 142 16 32 M8x12
50 120 16 34 M8x12
56 187 16 35 M8x12
56 180 16 36 M8x12
56 166 16 38 M8x12
63 258 18 40 M10x16
63 240 18 42 M10x16
70 310 18 45 M10x16
70 280 18 48 M10x16
10 3 6 5 M3x4
80 425 18 50 M10x16
12 3 8 6 M4x5
12 4 8 7 M4x5
16 10 8 8 M4x6
18 15 10 9 M5x8
