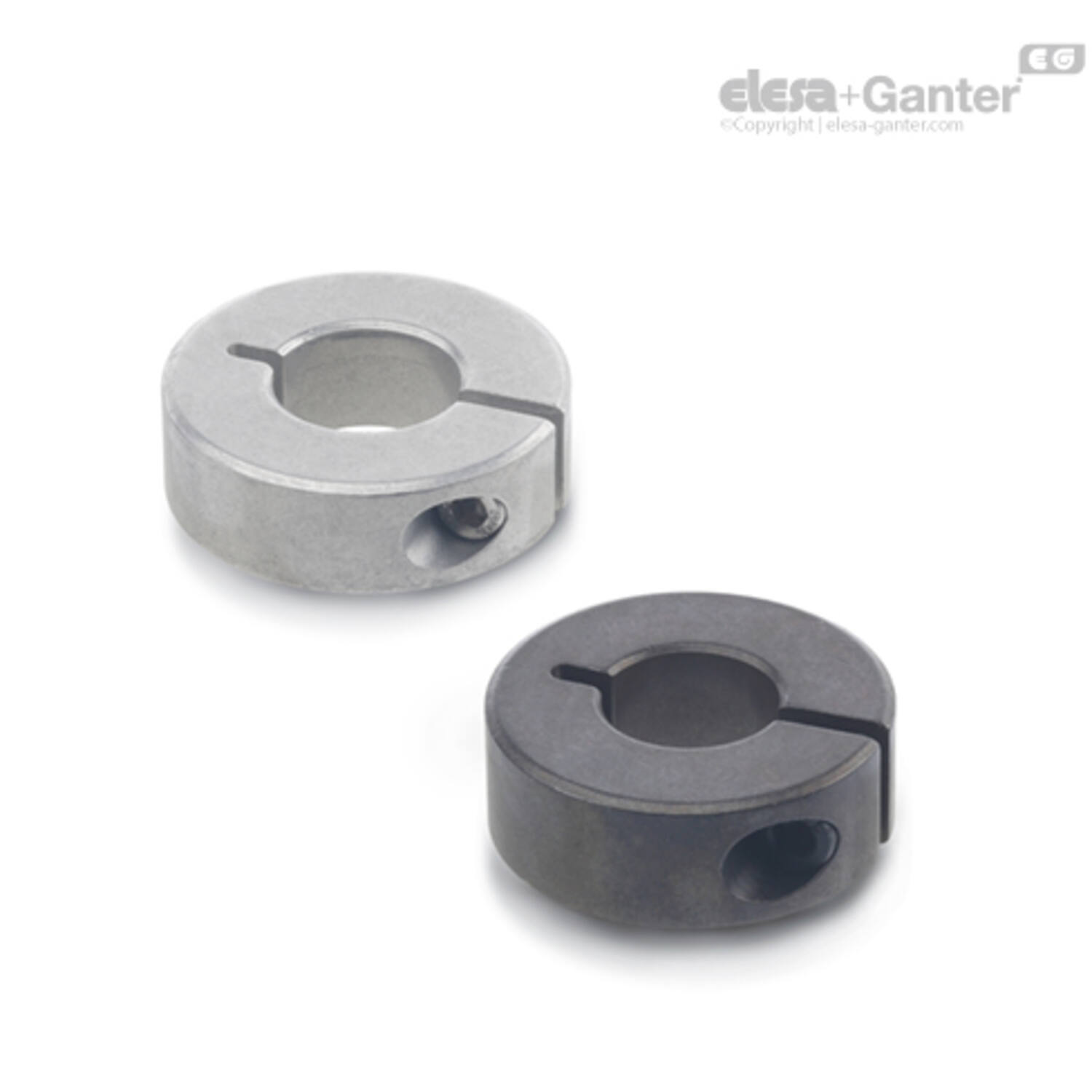

GN 706.2 Stelringen
GN 706.2-ST 1

GN 706.2
Stelringen

Bekijk volledig
__logo__INOX__ __logo__RoHS__

Omschrijving

1Specificatie

Uitvoering in staal ST

Gesinterd staal (Distaloy AB)

zwart geoxideerd met damp

Cilinderkopschroef DIN 912

Staal, glad

Uitvoering in roestvrij staal NI

Gesinterd AISI 316LHC

Cilinderkopschroef DIN 912-A2

Uitvoering in roestvrij staal A4

Gedraaid AISI 316

Lasbaar

Cilinderkopschroef DIN 912-A4

Uitvoering in aluminium AL

Gedraaid, getrommeld

Cilinderkopschroef DIN 912-A2

2Informatie

Halfgespleten stelringen GN 706.2 kunnen veilig en eenvoudig worden gemonteerd door de sleufhoogte met hoge klemkracht te verkleinen en ze werken zo bijvoorbeeld als eindstop. Het oppervlak van de schacht of de as is niet beschadigd.

De draad d3 voor maten d1 = 16 tot 36 is ontworpen als een doorvoergat; voor maten d1 = 42 en groter is het ontworpen als blind gat.

3Toebehoren4Technische informatie

Uitvoering

GN 706.2-ST
GN 706.2-ST Semi gespleten stelringen
GN 706.2-NI
GN 706.2-NI Semi gespleten stelringen, RVS
GN 706.2-AL
GN 706.2-AL Semi gespleten stelringen
GN 706.2-A4
GN 706.2-A4 Semi gespleten stelringen, RVS
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
470087129 GN 706.2-16-B4-ST
€ 8,74
470087131 GN 706.2-16-B5-ST
€ 8,74
102103110 GN 706.2-20-B6-ST
€ 6,44
102103130 GN 706.2-22-B8-ST
€ 6,15
102103150 GN 706.2-26-B10-ST
€ 6,54
102103170 GN 706.2-30-B12-ST
€ 6,86
102103190 GN 706.2-32-B14-ST
€ 6,93
102103210 GN 706.2-36-B15-ST
€ 7,98
102103230 GN 706.2-36-B16-ST
€ 7,95
102103250 GN 706.2-42-B18-ST
€ 9,83
102103270 GN 706.2-42-B20-ST
€ 9,86
102103290 GN 706.2-48-B22-ST
€ 10,54
102103310 GN 706.2-48-B25-ST
€ 10,32
102103330 GN 706.2-55-B28-ST
€ 12,25
102103350 GN 706.2-55-B30-ST
€ 12,05
102103370 GN 706.2-60-B32-ST
€ 13,01
102103390 GN 706.2-60-B35-ST
€ 12,81
102103410 GN 706.2-65-B40-ST
€ 14,05

x ≈ max. uitsteken schroefdraad

d2 H10 aanbevolen schacht tol. h11

Gewicht (g)

s

d1

d3

d2 H10

b ±0.2
n.v.t. n.v.t. 10 2.1 16 M 3 B 4 n.v.t.
n.v.t. n.v.t. 11 2.1 16 M 3 B 5 n.v.t.
1.2 B 6 20 2.1 20 M 3 B 6 9
1 B 8 18 2.1 22 M 3 B 8 9
1.6 B 10 32 2.1 26 M 4 B 10 11
0.7 B 12 41 2.1 30 M 4 B 12 11
0.7 B 14 40 2.1 32 M 4 B 14 11
1.4 B 15 70 2.1 36 M 5 B 15 13
1.4 B 16 68 2.1 36 M 5 B 16 13
0.6 B 18 109 3 42 M 5 B 18 15
0.6 B 20 105 3 42 M 5 B 20 15
0 B 22 139 3 48 M 5 B 22 15
0 B 25 126 3 48 M 5 B 25 15
0.5 B 28 171 3 55 M 6 B 28 15
0.5 B 30 162 3 55 M 6 B 30 15
0.4 B 32 196 4 60 M 6 B 32 15
0.4 B 35 178 4 60 M 6 B 35 15
0.5 B 40 199 4 65 M 6 B 40 15
