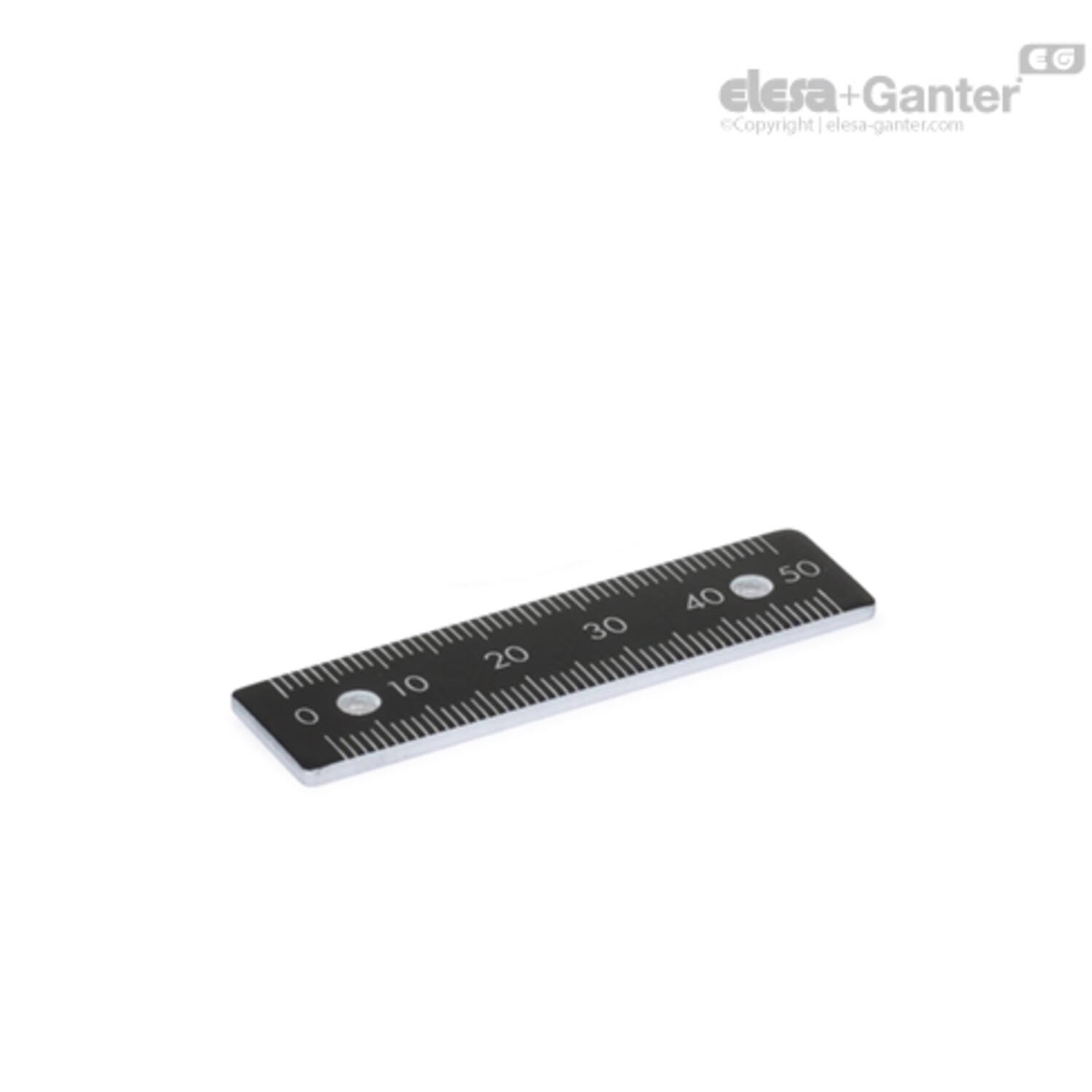

GN 711.2 Liniaal
GN 711.2-W 1

GN 711.2
Liniaal

Opmerking: De versie met lengte 750 en 1000 mm bestaat uit 2 delen

Bekijk volledig
__logo__RoHS__

Omschrijving

1Specificatie

Typen

  • Type W: Cijfers horizontaal gerangschikt (cijferreeks L, M, R)
  • Type S: Cijfers verticaal gerangschikt (cijferreeks U, M, O)

Identificatienr.

  • Nr. 1: met montagegaten Ø 3,3

Aluminium AL

  • geanodiseerd, natuurlijke kleur
  • Zwarte opdruk
  • Nummers en schaal geëtst, d.w.z. aluminiumkleurig
  • Opdruk bestand tegen zwakke zuren en loogoplossingen, en tegen oplosmiddelen in het geval van kort contact
2Informatie

De positie van de aansluitstukken voor lineaire actuatoren kan eenvoudig worden afgelezen van linialen GN 711.2. De zwarte achtergrond creëert een hoog contrast met de natuurlijk gekleurde nummers en schalen, en voorkomt verblinding.

De oriëntatie van de dimensionering van de bevestigingsgaten hangt af van de volgorde van de nummers en wordt in de tekening getoond.

3Toebehoren4Op aanvraag
  • zelfklevende uitvoering

Uitvoering

GN 711.2-W
GN 711.2-W Liniaal. aluminium, met montagegaten, voor horizontaal gerangschikte cijfers (nummerreeksen L, M, R)
GN 711.2-S
GN 711.2-S Liniaal. aluminium, met montagegaten, voor verticaal gerangschikte cijfers (nummerreeksen U, M, O)
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
109525935 GN 711.2-AL-100-W-L-1
€ 13,93
109525940 GN 711.2-AL-100-W-M-1
€ 13,93
109525945 GN 711.2-AL-100-W-R-1
€ 13,93
109525965 GN 711.2-AL-1000-W-L-1
€ 65,68
109525970 GN 711.2-AL-1000-W-M-1
€ 65,68
109525975 GN 711.2-AL-1000-W-R-1
€ 65,68
109525995 GN 711.2-AL-150-W-L-1
€ 22,13
109526000 GN 711.2-AL-150-W-M-1
€ 22,13
109526005 GN 711.2-AL-150-W-R-1
€ 22,13
109526025 GN 711.2-AL-200-W-L-1
€ 26,57
109526030 GN 711.2-AL-200-W-M-1
€ 26,57
109526035 GN 711.2-AL-200-W-R-1
€ 26,57
109526055 GN 711.2-AL-300-W-L-1
€ 30,60
109526060 GN 711.2-AL-300-W-M-1
€ 30,60
109526065 GN 711.2-AL-300-W-R-1
€ 30,60
109526085 GN 711.2-AL-400-W-L-1
€ 31,52
109526090 GN 711.2-AL-400-W-M-1
€ 31,52
109526095 GN 711.2-AL-400-W-R-1
€ 31,52
109526115 GN 711.2-AL-50-W-L-1
€ 12,88
109526120 GN 711.2-AL-50-W-M-1
€ 12,88
109526125 GN 711.2-AL-50-W-R-1
€ 12,88
109526145 GN 711.2-AL-500-W-L-1
€ 39,97
109526150 GN 711.2-AL-500-W-M-1
€ 39,97
109526155 GN 711.2-AL-500-W-R-1
€ 39,97
109526175 GN 711.2-AL-750-W-L-1
€ 50,39
109526180 GN 711.2-AL-750-W-M-1
€ 50,39
109526185 GN 711.2-AL-750-W-R-1
€ 50,39

a4 ±0.1

nummer

a2 ±0.1

a6 ±0.1

Gewicht (g)

a8 ±0.1

Aantal ob boringen

a7 ±0.1

l

a3 ±0.1

a1 ±0.1

a5 ±0.1
N.v.t. 2 99 N.v.t. 11 N.v.t. 2 N.v.t. 100 N.v.t. 9 N.v.t.
N.v.t. 2 99 N.v.t. 9 N.v.t. 2 N.v.t. 100 N.v.t. 9 N.v.t.
N.v.t. 2 99 N.v.t. 9 N.v.t. 2 N.v.t. 100 N.v.t. 9 N.v.t.
499 8 169 679 81 999 8 839 1000* 339 9 519
499 8 169 679 81 999 8 839 1000* 499 9 514
499 8 169 679 81 999 8 839 1000* 339 9 519
N.v.t. 2 149 N.v.t. 12 N.v.t. 2 N.v.t. 150 N.v.t. 9 N.v.t.
N.v.t. 2 154 N.v.t. 12 N.v.t. 2 N.v.t. 150 N.v.t. 4 N.v.t.
N.v.t. 2 149 N.v.t. 12 N.v.t. 2 N.v.t. 150 N.v.t. 9 N.v.t.
N.v.t. 3 99 N.v.t. 15 N.v.t. 3 N.v.t. 200 199 9 N.v.t.
N.v.t. 3 99 N.v.t. 15 N.v.t. 3 N.v.t. 200 199 9 N.v.t.
N.v.t. 3 99 N.v.t. 15 N.v.t. 3 N.v.t. 200 199 9 N.v.t.
N.v.t. 3 149 N.v.t. 24 N.v.t. 3 N.v.t. 300 299 9 N.v.t.
N.v.t. 3 149 N.v.t. 26 N.v.t. 3 N.v.t. 300 299 9 N.v.t.
N.v.t. 3 149 N.v.t. 26 N.v.t. 3 N.v.t. 300 299 9 N.v.t.
399 4 139 N.v.t. 34 N.v.t. 4 N.v.t. 400 269 9 N.v.t.
399 4 139 N.v.t. 30 N.v.t. 4 N.v.t. 400 269 9 N.v.t.
399 4 139 N.v.t. 30 N.v.t. 4 N.v.t. 400 269 9 N.v.t.
N.v.t. 2 49 N.v.t. 10 N.v.t. 2 N.v.t. 50 N.v.t. 9 N.v.t.
N.v.t. 2 54 N.v.t. 8 N.v.t. 2 N.v.t. 50 N.v.t. 4 N.v.t.
N.v.t. 2 49 N.v.t. 8 N.v.t. 2 N.v.t. 50 N.v.t. 9 N.v.t.
499 4 169 N.v.t. 40 N.v.t. 4 N.v.t. 500 339 9 N.v.t.
499 4 169 N.v.t. 40 N.v.t. 4 N.v.t. 500 339 9 N.v.t.
499 4 169 N.v.t. 40 N.v.t. 4 N.v.t. 500 339 9 N.v.t.
369 8 129 509 60 749 8 629 750* 249 9 389
374 9 124 504 58 754 8 634 750* 254 4 394
369 8 129 509 58 749 8 629 750* 249 9 389
