Omschrijving
Typen
- Type A: zonder rustpositie, zonder borgmoer
- Type AK: zonder rustpositie, met borgmoer
- Type R: met rustpositie, zonder borgmoer
- Type RK: met rustpositie, met borgmoer
- Type S: met veiligheidsrustpositie, zonder borgmoer
- Type SK: met veiligheidsrustpositie, met borgmoer
Geleider
Verzinkt staal, blauw gepassiveerd
Plunjerpen
RVS AISI 303
Vergrendeling
Kunststof, polyamide (PA)
- Zwart, matte afwerking
- niet verwijderbaar

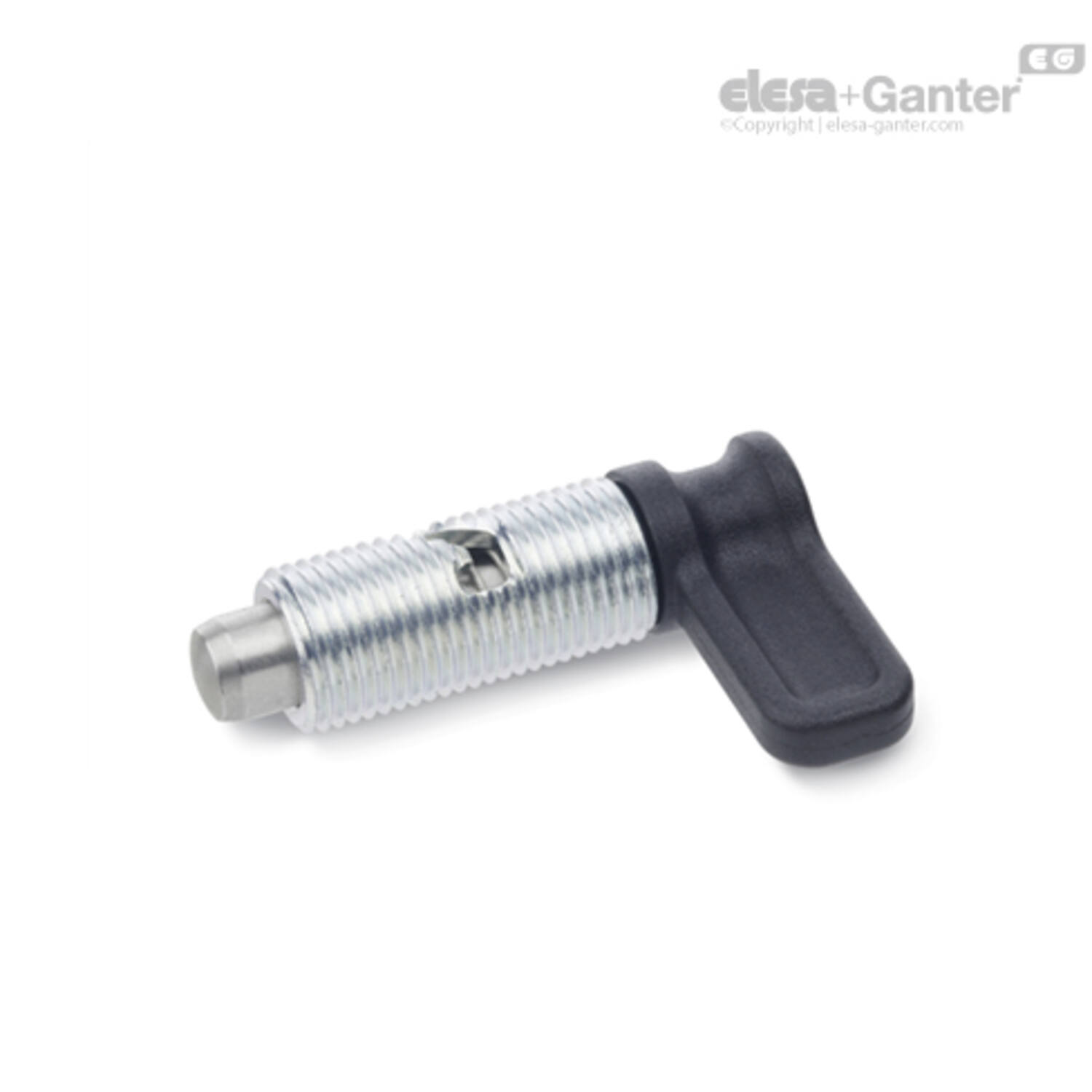

Nokindexeerbouten GN 712 worden gebruikt in dergelijke toepassingen waarbij de plunjerpen niet voortdurend mag uitsteken.Bij het draaien van de nok met 90° resp. 120° graden tegen de wijzers van de klok in wordt de plunjerpen verplaatst door een gebogen opening in de behuizing.
Afhankelijk van het type wordt de plunjerpen in haar oorspronkelijke positie door een drukveer naar achteren bewogen (type A), in ingetrokken positie gehouden (type R) of beveiligd tegen onbedoeld gebruik (type S). Om de plunjerpen te kunnen bewegen, moet deze veiligheidsuitvoering een extra hefvergrendeling hebben.
- Geleiding in RVS
Uitvoering
| Filters resetten | Filter: | ||||
Code |
Product omschrijving |
Aantal |
Prijs |
Bestel |
CAD |
|---|---|---|---|---|---|
| 100920767 | GN 712-10-M16x1,5-R |
|
|||
| 100920773 | GN 712-6-M16x1,5-R |
|
|||
| 100920779 | GN 712-8-M16x1,5-R |
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
d2 |
Veerdruk in N aanvang |
Gewicht (g) |
l1 ≈ |
d1 Pin -0.02/-0.05 Boring G7 |
Veerdruk in N eind |
l4 |
d3 |
l3 min |
d1 Pen h9 Boring +0,03/+0,1 |
l2 |
|---|---|---|---|---|---|---|---|---|---|---|
| M 16 x 1.5 | 6.5 | 55 | 51 | 10 | 20 | 32 | 16 | 35 | 10 | 8 |
| M 16 x 1.5 | 6.5 | 50 | 51 | 6 | 20 | 32 | 16 | 35 | 6 | 8 |
| M 16 x 1.5 | 6.5 | 50 | 51 | 8 | 20 | 32 | 16 | 35 | 8 | 8 |
