GN 715 Verend drukstuk zijdelings
GN 715-SB 1

GN 715
Verend drukstuk zijdelings

Aluminium

Bekijk volledig
__logo__RoHS__

Omschrijving

1Specificatie

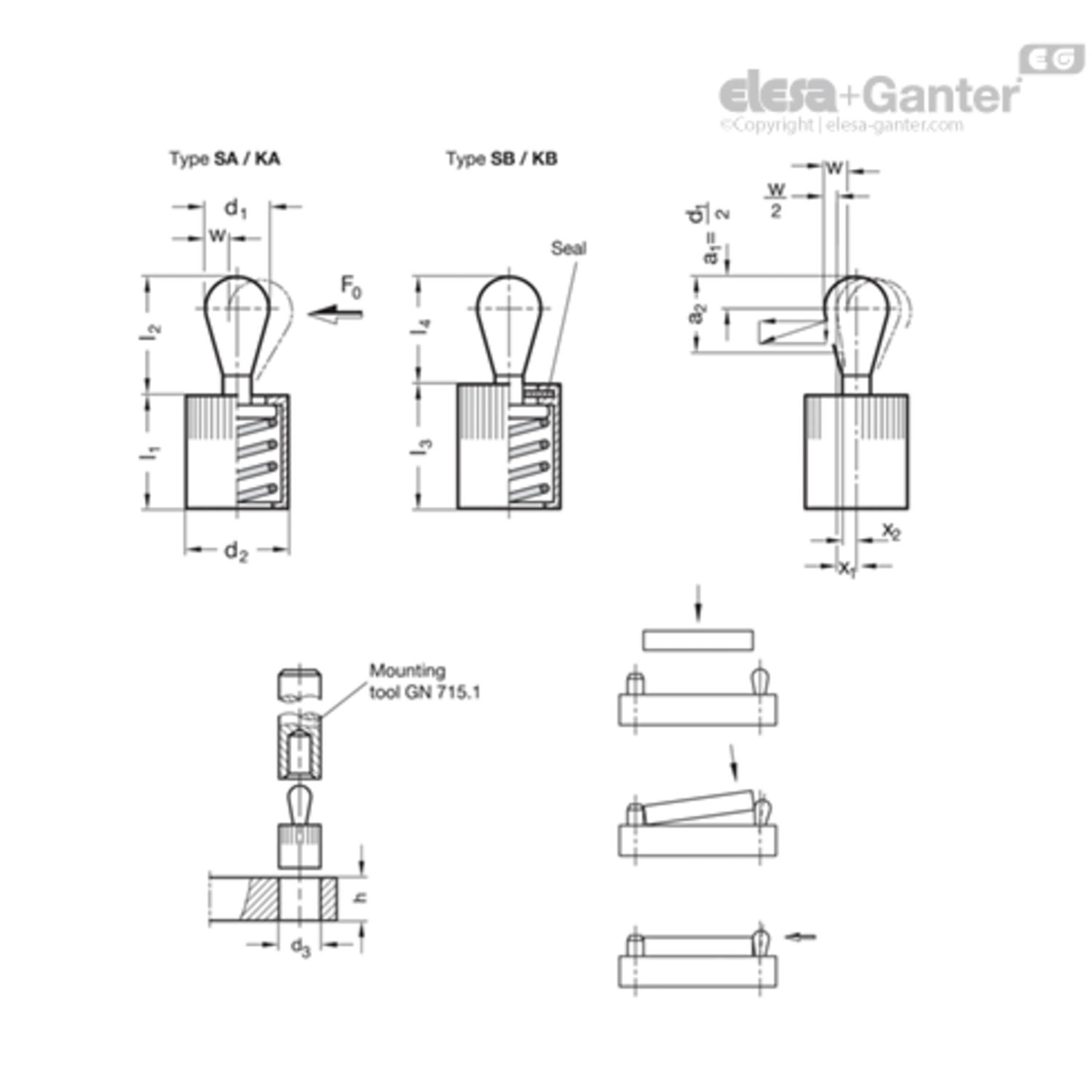

Typen

  • Type SA: drukstift staal, zonder afdichting
  • Type KA: drukstift kunststof, zonder afdichting
  • Type SB: drukstift staal, met afdichting
  • Type KB: drukstift kunststof, met afdichting

Behuizing

Aluminium

Glad

Drukstift

  • Staal voor type SA / SB
  • Gehard
  • Verzinkt, blauw gepassiveerd
  • Kunststof voor type KA / KB
  • Polyacetaal (POM)

Drukveer

  • Zijwaartse kracht licht
  • RVS AISI 301
  • Zijwaartse stuwkracht medium
  • Verenstaal gezwart
  • Zijdelingse stuwkracht zwaar
  • Verenstaal verzinkt, blauw gepassiveerd

Afdichting

Chloropreenrubber (CR)

2Informatie

Veerbelaste zij-aandrukstukken GN 715 zijn veelzijdige en praktische elementen voor het vasthouden, positioneren en klemmen van werkstukken.

Ze elimineren kostbare alternatieven, zijn ruimtebesparend en eenvoudig te installeren. De gekartelde behuizing vereist slechts een gattolerantie van H8.

Voor eenvoudige montage is een geschikt gereedschap GN 715.1 beschikbaar (zie tabel).

3Toebehoren
  • GN 715.2 Excentrische bussen
  • GN 715.1 Montagegereedschap (codenummer zie tabel)
4Technische informatie5Technische en installatie-instructies


De positie van het montagegat is het resultaat van de werkstuklengte lm plus de gatverplaatsing m, die als volgt wordt berekend:

w = maximaal bewegingsbereik van de drukstift

t = hoogte van werkstuk

m = gatverplaatsing



Geval 1:

De hoogte van het werkstuk t is groter dan de hoogte van de kegel l3

m = d1/2 - w/2

Geval 2:

De hoogte van het werkstuk t is kleiner dan de hoogte van de kegel l3

m = d1/2 - (l3-t) x 0,123

Als de positie van het montagegat volgens de specificaties wordt bepaald, is de volledige beweging van de zijdrukstift beschikbaar om de tolerantie van het werkstuk te dekken.

In geval 1 wordt de zijdelingse klemkracht gekoppeld aan een neerwaartse trekkracht die het werkstuk tegen het contactoppervlak drukt.




Voor de installatie wordt het gebruik van montagegereedschap GN 715.1 of montagegereedschap GN 713.1 aanbevolen.

Excentrische bussen GN 715.2 zijn een montagehulpmiddel voor de zijdrukstukken GN 714 / GN 715. Ze maken het mogelijk de zijdrukstukken op de meest gunstige klempositie af te stellen, bijvoorbeeld om grotere tolerantiebereiken van een werkstuk te overbruggen.

Uitvoering

GN 715-SA
GN 715-SA Verend zijdrukstuk, glad, aluminium, staal drukstift, zonder afdichting
GN 715-SB
GN 715-SB Verend zijdrukstuk, glad, aluminium, staal drukstift, met afdichting
GN 715-KA
GN 715-KA Verend zijdrukstuk, glad, aluminium, kunststof drukstift, zonder afdichting
GN 715-KB
GN 715-KB Verend zijdrukstuk, glad, aluminium, kunststof drukstift, met afdichting
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
100913000 GN 715-10-100-SB
€ 11,20
100913010 GN 715-10-150-SB
€ 11,20
100913020 GN 715-10-205-SB
€ 11,20
100912880 GN 715-3-10-SB
€ 8,56
100912890 GN 715-3-20-SB
€ 8,52
100912900 GN 715-3-40-SB
€ 8,54
100912930 GN 715-5-100-SB
€ 8,98
100912910 GN 715-5-20-SB
€ 8,98
100912920 GN 715-5-50-SB
€ 9,17
100912960 GN 715-6-100-SB
€ 9,49
100912940 GN 715-6-40-SB
€ 9,25
100912950 GN 715-6-75-SB
€ 9,49
100912980 GN 715-8-100-SB
€ 10,13
100912990 GN 715-8-150-SB
€ 10,32
100912970 GN 715-8-50-SB
€ 10,32

a2

d2

x1

Zijdruk F0 in N

x2

d3 H8

Gewicht (g)

l1 -1

d1

Code Nr voor bevest.gereedschap

l4

w

a1

l1 -2

l3 -1

h min

l2

l2 ±0.5
n.v.t. n.v.t. 3.4 n.v.t. 2.7 n.v.t. n.v.t. 17 10 GN 715.1-10 18 1.6 n.v.t. 18.5 18 18 16.7 16.4
n.v.t. n.v.t. 3.4 n.v.t. 2.7 n.v.t. 16 17 10 GN 715.1-10 18 1.6 n.v.t. 18.5 18 18 16.7 16.4
n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. 16 n.v.t. 10 n.v.t. 18 1.6 n.v.t. 18.5 n.v.t. n.v.t. n.v.t. 16.4
3.5 6 1 10 0.75 6 2 7 3 GN 715.1-3 4 0.5 1.5 7.5 7 7 4 n.v.t.
n.v.t. n.v.t. 1 n.v.t. 0.75 n.v.t. n.v.t. 7 3 GN 715.1-3 4 0.5 n.v.t. 7.5 7 7 4 n.v.t.
n.v.t. n.v.t. 1 n.v.t. 0.75 n.v.t. n.v.t. 7 3 GN 715.1-3 4 0.5 n.v.t. 7.5 7 7 4 n.v.t.
n.v.t. n.v.t. 1.7 n.v.t. 1.3 n.v.t. n.v.t. 11 5 GN 715.1-5.6 6 0.8 n.v.t. 12 11.5 12 6.7 6.3
n.v.t. n.v.t. 1.7 n.v.t. 1.3 n.v.t. n.v.t. 11 5 GN 715.1-5.6 6 0.8 n.v.t. 12 11.5 12 6.7 6.3
n.v.t. n.v.t. 1.7 n.v.t. 1.3 n.v.t. n.v.t. 11 5 GN 715.1-5.6 6 0.8 n.v.t. 12 11.5 12 6.7 6.3
n.v.t. n.v.t. 1.9 n.v.t. 1.4 n.v.t. n.v.t. 11 6 GN 715.1-5.6 10 1 n.v.t. 12 11.5 12 10.7 10.3
n.v.t. n.v.t. 1.9 n.v.t. 1.4 n.v.t. 3 n.v.t. 6 n.v.t. 10 1 n.v.t. 12 n.v.t. n.v.t. 10.7 10.3
7.7 10 1.9 75 1.4 10 4 11 6 GN 715.1-5.6 10 1 3 12 11.5 12 10.7 10.3
n.v.t. n.v.t. 2.7 n.v.t. 2.1 n.v.t. n.v.t. 13 8 GN 715.1-8 13 1.3 n.v.t. 14.5 14 14 13.9 13.2
n.v.t. n.v.t. 2.7 n.v.t. 2.1 n.v.t. n.v.t. 13 8 GN 715.1-8 13 1.3 n.v.t. 14.5 14 14 13.9 13.2
n.v.t. n.v.t. 2.7 n.v.t. 2.1 n.v.t. n.v.t. 13 8 GN 715.1-8 13 1.3 n.v.t. 14.5 14 14 13.9 13.2
