GN 717 Blokkeerbouten
GN 717-NI 1

GN 717
Blokkeerbouten

De GN 717 blokkeerbout zonder rustpositie is een veelzijdig product dat gebruikt wordt in verschillende sectoren. We hebben een ruime voorraad aan verschillende uitvoeringen van de GN 717 blokkeerbout zonder rustpositie. Dit product biedt gebruikers een betrouwbare en efficiënte manier om machines en apparatuur te bedienen.

Bekijk volledig
__logo__INOX__ __logo__RoHS__

Omschrijving

1Specificatie

Typen

  • Type A: met hijsring, zonder borgmoer
  • Type AK: met hijsring, met borgmoer
  • Type B: zonder rustpositie (knop), zonder borgmoer
  • Type BK: zonder rustpositie (knop), met borgmoer
  • Type C: met rustpositie (knop), zonder borgmoer
  • Type CK: met rustpositie (knop), met borgmoer
  • Type D: met draadlus, zonder borgmoer
  • Type DK: met draadlus, met borgmoer

Geschroefde behuizing

  • Uitvoering in verzinkt staal, blauw gepassiveerd ST
  • Uitvoering in roestvrij staal AISI 303 NI

Pen

Roestvrij staal AISI 303

Veer

Roestvrij staal AISI 301

Hijsring/draadlus

Roestvrij staal AISI 301

Knop kunststof (polyamide PA)

  • zwart, mat
  • niet verwijderbaar
2Informatie

GN 717 indexeerbouten worden gekenmerkt door kleine afmetingen. Deze indexeerbouten zijn universeel toepasbaar vanwege het voorkomen van uitlijnfouten en positioneringsfouten van de tegengestelde indexeringsboringen.

Type C/CK met rustpositie worden gebruikt voor dergelijke toepassingen waarbij de plunjer in de ingetrokken stand moet blijven.

Bij de montage mogen de in de tabel aangegeven maximale aanhaalmomenten bij het vastzetten van de borgmoer niet worden overschreden.

3Technische informatie

Uitvoering

GN 717

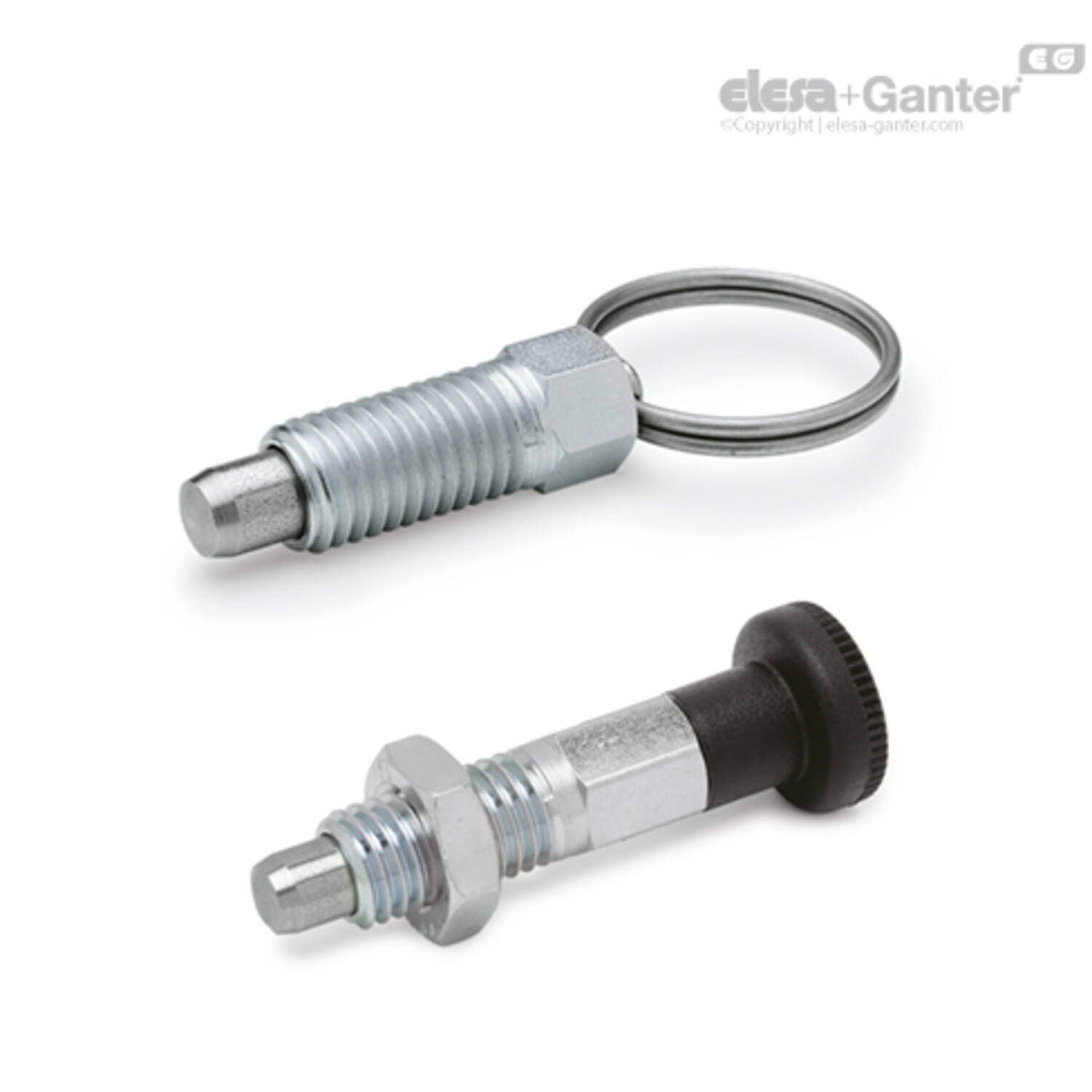

GN 717 Blokkeerbout zonder rustpositie, verzinkt staal, met trekring / ovaal trekoog
GN 717-NI
GN 717-NI Blokkeerbout zonder rustpositie, RVS, met trekring / ovaal trekoog
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
109521310 GN 717-10-M16x1,5-A-NI
€ 12,25
109521320 GN 717-10-M16x1,5-AK-NI
€ 13,52
109521330 GN 717-10-M16x1,5-B-NI
€ 10,64
109521340 GN 717-10-M16x1,5-BK-NI
€ 11,91
109521350 GN 717-10-M16x1,5-C-NI
€ 10,66
109521360 GN 717-10-M16x1,5-CK-NI
€ 11,93
460119324 GN 717-10-M16x1,5-D-NI
€ 10,88
460119388 GN 717-10-M16x1,5-DK-NI
€ 12,13
103113555 GN 717-3-M6-A-NI
€ 4,90
103113545 GN 717-3-M6-AK-NI
€ 5,10
103113575 GN 717-3-M6-B-NI
€ 5,56
103113565 GN 717-3-M6-BK-NI
€ 5,76
103113595 GN 717-3-M6-C-NI
€ 5,83
103113585 GN 717-3-M6-CK-NI
€ 6,03
460119283 GN 717-3-M6-D-NI
€ 4,51
460119359 GN 717-3-M6-DK-NI
€ 4,71
103113615 GN 717-3-M6x0,75-A-NI
€ 5,66
103113605 GN 717-3-M6x0,75-AK-NI
€ 6,08
103113635 GN 717-3-M6x0,75-B-NI
€ 5,44
103113625 GN 717-3-M6x0,75-BK-NI
€ 5,86
103113655 GN 717-3-M6x0,75-C-NI
€ 5,81
103113645 GN 717-3-M6x0,75-CK-NI
€ 6,22
460119284 GN 717-3-M6x0,75-D-NI
€ 5,20
460119325 GN 717-3-M6x0,75-DK-NI
€ 5,61
100971701 GN 717-4-M6-A-NI
€ 4,73
100971711 GN 717-4-M6-AK-NI
€ 4,93
100971732 GN 717-4-M6-B-NI
€ 5,64
100971731 GN 717-4-M6-BK-NI
€ 5,83
100971752 GN 717-4-M6-C-NI
€ 5,83
100971751 GN 717-4-M6-CK-NI
€ 6,03
460119286 GN 717-4-M6-D-NI
€ 4,34
460119326 GN 717-4-M6-DK-NI
€ 4,56
103113675 GN 717-4-M8x1-A-NI
€ 6,08
103113665 GN 717-4-M8x1-AK-NI
€ 6,47
103113695 GN 717-4-M8x1-B-NI
€ 6,30
103113685 GN 717-4-M8x1-BK-NI
€ 6,69
103113715 GN 717-4-M8x1-C-NI
€ 6,73
103113705 GN 717-4-M8x1-CK-NI
€ 7,12
460119391 GN 717-4-M8x1-D-NI
€ 5,44
460119389 GN 717-4-M8x1-DK-NI
€ 5,83
103113735 GN 717-5-M10x1-A-NI
€ 6,00
103113725 GN 717-5-M10x1-AK-NI
€ 6,78
103113755 GN 717-5-M10x1-B-NI
€ 6,17
103113745 GN 717-5-M10x1-BK-NI
€ 6,95
103113775 GN 717-5-M10x1-C-NI
€ 6,12
103113765 GN 717-5-M10x1-CK-NI
€ 6,91
460119287 GN 717-5-M10x1-D-NI
€ 5,34
460119327 GN 717-5-M10x1-DK-NI
€ 6,12
100971761 GN 717-5-M8-A-NI
€ 5,86
100971771 GN 717-5-M8-AK-NI
€ 6,22
100971792 GN 717-5-M8-B-NI
€ 6,61
100971791 GN 717-5-M8-BK-NI
€ 6,98

d1 boring +0.03/+0.08 pen 0.05

d4

e

d2

l1

max aanhaalmoment in Nm

l3

Gewicht (g)

Veerdruk in N2

Veerdruk in N3

l6

AF

l7

l4

d3

l5 min

d1 Bore +0.03/+0.08 Pin -0.05

l2
10 N.v.t. 19.6 M 16 x 1.5 N.v.t. 80 26 55 27 4 N.v.t. 17 N.v.t. 9 30 22.5 10 10
10 N.v.t. 19.6 M 16 x 1.5 N.v.t. 80 26 80 27 4 N.v.t. 17 N.v.t. 9 30 22.5 10 10
10 25 19.6 M 16 x 1.5 67.5 80 26 18 27 4 N.v.t. 17 N.v.t. 9 N.v.t. 22.5 10 10
10 25 19.6 M 16 x 1.5 67.5 80 26 66 27 4 N.v.t. 17 N.v.t. 9 N.v.t. 22.5 10 10
10 25 19.6 M 16 x 1.5 N.v.t. 80 26 66 27 4 70.9 17 14 N.v.t. N.v.t. 22.5 10 10
10 25 19.6 M 16 x 1.5 N.v.t. 80 26 84 27 4 70.9 17 14 N.v.t. N.v.t. 22.5 10 10
10 11.8 19.6 M 16 x 1.5 N.v.t. 80 26 54 27 4 70.9 17 25.9 N.v.t. N.v.t. 22.5 10 10
10 11.8 19.6 M 16 x 1.5 N.v.t. 80 26 72 27 4 70.9 17 25.9 N.v.t. N.v.t. 22.5 10 10
3 N.v.t. 6.9 M 6 N.v.t. 2 12 4 12 3 N.v.t. 6 N.v.t. 4.5 14 10 3 3.5
3 N.v.t. 6.9 M 6 N.v.t. 2 12 3 12 3 N.v.t. 6 N.v.t. 4.5 14 10 3 3.5
3 12 6.9 M 6 30 2 12 4 12 3 N.v.t. 6 N.v.t. 4.5 N.v.t. 10 3 3.5
3 12 6.9 M 6 30 2 12 4 12 3 N.v.t. 6 N.v.t. 4.5 N.v.t. 10 3 3.5
3 12 6.9 M 6 N.v.t. 2 12 4 12 3 32.9 6 7 N.v.t. N.v.t. 10 3 3.5
3 12 6.9 M 6 N.v.t. 2 12 6 12 3 32.9 6 7 N.v.t. N.v.t. 10 3 3.5
3 6 6.9 M 6 N.v.t. 2 12 4 12 3 32.9 6 12.9 N.v.t. N.v.t. 10 3 3.5
3 6 6.9 M 6 N.v.t. 2 12 6 12 3 32.9 6 12.9 N.v.t. N.v.t. 10 3 3.5
3 N.v.t. 6.9 M 6 x 0.75 N.v.t. 3 12 4 12 3 N.v.t. 6 N.v.t. 4.5 14 10 3 3.5
3 N.v.t. 6.9 M 6 x 0.75 N.v.t. 3 12 5 12 3 N.v.t. 6 N.v.t. 4.5 14 10 3 3.5
3 12 6.9 M 6 x 0.75 30 3 12 4 12 3 N.v.t. 6 N.v.t. 4.5 N.v.t. 10 3 3.5
3 12 6.9 M 6 x 0.75 30 3 12 5 12 3 N.v.t. 6 N.v.t. 4.5 N.v.t. 10 3 3.5
3 12 6.9 M 6 x 0.75 N.v.t. 3 12 5 12 3 32.9 6 7 N.v.t. N.v.t. 10 3 3.5
3 12 6.9 M 6 x 0.75 N.v.t. 3 12 6 12 3 32.9 6 7 N.v.t. N.v.t. 10 3 3.5
3 6 6.9 M 6 x 0.75 N.v.t. 3 12 5 12 3 32.9 6 12.9 N.v.t. N.v.t. 10 3 3.5
3 6 6.9 M 6 x 0.75 N.v.t. 3 12 6 12 3 32.9 6 12.9 N.v.t. N.v.t. 10 3 3.5
4 N.v.t. 6.9 M 6 N.v.t. 2 12 4 12 3 N.v.t. 6 N.v.t. 4.5 14 10 4 4
4 N.v.t. 6.9 M 6 N.v.t. 2 12 5 12 3 N.v.t. 6 N.v.t. 4.5 14 10 4 4
4 12 6.9 M 6 30.5 2 12 4 12 3 N.v.t. 6 N.v.t. 4.5 N.v.t. 10 4 4
4 12 6.9 M 6 30.5 2 12 5 12 3 N.v.t. 6 N.v.t. 4.5 N.v.t. 10 4 4
4 12 6.9 M 6 N.v.t. 2 12 5 12 3 33.4 6 7 N.v.t. N.v.t. 10 4 4
4 12 6.9 M 6 N.v.t. 2 12 5 12 3 33.4 6 7 N.v.t. N.v.t. 10 4 4
4 6 6.9 M 6 N.v.t. 2 12 4 12 3 33.4 6 12.9 N.v.t. N.v.t. 10 4 4
4 6 6.9 M 6 N.v.t. 2 12 5 12 3 33.4 6 12.9 N.v.t. N.v.t. 10 4 4
4 N.v.t. 9.2 M 8 x 1 N.v.t. 8 16 9 24 5 N.v.t. 8 N.v.t. 6 14 13.5 4 4.5
4 N.v.t. 9.2 M 8 x 1 N.v.t. 8 16 11 24 5 N.v.t. 8 N.v.t. 6 18 13.5 4 4.5
4 16 9.2 M 8 x 1 39.5 8 16 9 24 5 N.v.t. 8 N.v.t. 6 N.v.t. 13.5 4 4.5
4 16 9.2 M 8 x 1 39.5 8 16 12 24 5 N.v.t. 8 N.v.t. 6 N.v.t. 13.5 4 4.5
4 16 9.2 M 8 x 1 N.v.t. 8 16 10 24 5 42 8 9.5 N.v.t. N.v.t. 13.5 4 4.5
4 16 9.2 M 8 x 1 N.v.t. 8 16 12 24 5 42 8 9.5 N.v.t. N.v.t. 13.5 4 4.5
4 6 9.2 M 8 x 1 N.v.t. 8 16 10 24 5 42 8 15.5 N.v.t. N.v.t. 13.5 4 4.5
4 7.2 9.2 M 8 x 1 N.v.t. 8 16 13 24 5 42 8 15.5 N.v.t. N.v.t. 13.5 4 4.5
5 N.v.t. 11.5 M 10 x 1 N.v.t. 22 16 13 24 5 N.v.t. 10 N.v.t. 6 18 13.5 5 5
5 N.v.t. 11.5 M 10 x 1 N.v.t. 22 16 18 24 5 N.v.t. 10 N.v.t. 6 18 13.5 5 5
5 18 11.5 M 10 x 1 42.5 22 16 14 24 5 N.v.t. 10 N.v.t. 6 N.v.t. 13.5 5 5
5 18 11.5 M 10 x 1 42.5 22 16 20 24 5 N.v.t. 10 N.v.t. 6 N.v.t. 13.5 5 5
5 18 11.5 M 10 x 1 N.v.t. 22 16 16 24 5 42.5 10 9.5 N.v.t. N.v.t. 13.5 5 5
5 18 11.5 M 10 x 1 N.v.t. 22 16 19 24 5 42.5 10 9.5 N.v.t. N.v.t. 13.5 5 5
5 7.2 11.5 M 10 x 1 N.v.t. 22 16 17 24 5 42.5 10 15.5 N.v.t. N.v.t. 13.5 5 5
5 7.2 11.5 M 10 x 1 N.v.t. 22 16 20 24 5 42.5 10 15.5 N.v.t. N.v.t. 13.5 5 5
5 N.v.t. 9.2 M 8 N.v.t. 7 16 8 24 5 N.v.t. 8 N.v.t. 6 18 13.5 5 5
5 N.v.t. 9.2 M 8 N.v.t. 7 16 11 24 5 N.v.t. 8 N.v.t. 6 18 13.5 5 5
5 16 9.2 M 8 40 7 16 9 24 5 N.v.t. 8 N.v.t. 6 N.v.t. 13.5 5 5
5 16 9.2 M 8 40 7 16 12 24 5 N.v.t. 8 N.v.t. 6 N.v.t. 13.5 5 5
