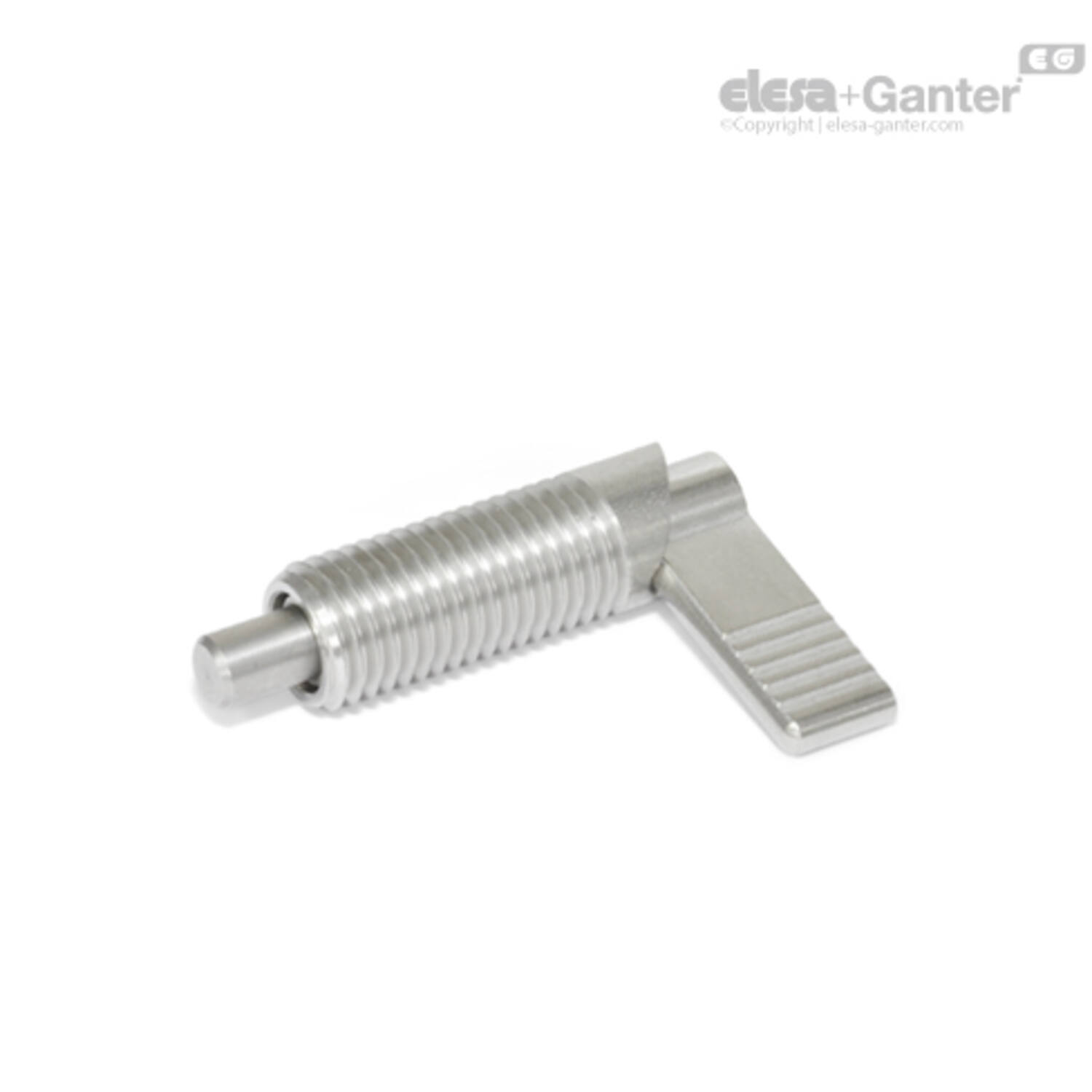

GN 721.5 Indexeerbouten RVS
GN 721.5-RB 1

GN 721.5
Indexeerbouten RVS

RVS (1.4305 = A1 = AISI 303)

Bekijk volledig
__logo__INOX__ __logo__RoHS__

Omschrijving

1Specificatie

Typen

  • Type RA: Vergrendeling rechts
  • Type RB: Vergrendeling rechts, met kunststof dop
  • Type RAK: Vergrendeling rechts, met borgmoer
  • Type RBK: Vergrendeling rechts, met kunststof dop, met borgmoer
  • Type LA: Vergrendeling links
  • Type LB: Vergrendeling links, met kunststof dop
  • Type LAK: Vergrendeling links, met borgmoer
  • Type LBK: Vergrendeling links, met kunststof dop, met borgmoer

Geleider / plunjerpen / vergrendelingsarm

RVS AISI 303

Dop voor type RB / RBK / LB / LBK

Kunststof, polyamide (PA)

Zwart, matte afwerking

Drukveer

RVS AISI 301

Borgring ISO 8675

RVS

2Informatie

Voor nokindexeerbouten GN 721.5 wordt de indexeerpen teruggetrokken door de vergrendeling 180° te draaien.

Voor tegengestelde nokindexeerbouten maken de links- of rechtshandige uitvoeringen een praktisch gebruik mogelijk, d.w.z. dezelfde instelling van de vergrendeling.

3Toebehoren

GN 909.5 Dunne zeskantmoeren

4Technische informatie

Uitvoering

GN 721.5-RA
GN 721.5-RA Arreteergrendel zonder rustpositie, geheel RVS, met 180° eindstop, gezwart staal, rechtsdraaiende hendel
GN 721.5-RAK
GN 721.5-RAK Arreteergrendel zonder rustpositie, geheel RVS, met 180° eindstop, gezwart staal, rechtsdraaiende hendel, met borgmoer
GN 721.5-LA
GN 721.5-LA Arreteergrendel zonder rustpositie, geheel RVS, met 180° eindstop, gezwart staal, linksdraaiende hendel
GN 721.5-LAK
GN 721.5-LAK Arreteergrendel zonder rustpositie, geheel RVS, met 180° eindstop, gezwart staal, linksdraaiende hendel, met borgmoer
GN 721.5-RB
GN 721.5-RB Arreteergrendel zonder rustpositie, geheel RVS, met 180° eindstop, gezwart staal, rechtsdraaiende hendel, met kunststof kapje
GN 721.5-RBK
GN 721.5-RBK Arreteergrendel zonder rustpositie, geheel RVS, met 180° eindstop, gezwart staal, rechtsdraaiende hendel, met kunststof kapje, met borgmoer
GN 721.5-LB
GN 721.5-LB Arreteergrendel zonder rustpositie, geheel RVS, met 180° eindstop, gezwart staal, linksdraaiende hendel, met kunststof kapje
GN 721.5-LBK
GN 721.5-LBK Arreteergrendel zonder rustpositie, geheel RVS, met 180° eindstop, gezwart staal, linksdraaiende hendel, met kunststof kapje, met borgmoer
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
460119503 GN 721.5-10-M20x1,5-RB
€ 36,92
460119534 GN 721.5-6-M12x1,5-RB
€ 25,55
460119572 GN 721.5-8-M16x1,5-RB
€ 29,18

l3 +1.5

d2

l1

Veerdruk in N aanvang

Gewicht (g)

d1 Pin -0.06/-0.08 Boring H7

l5

Veerdruk in N eind

l4

d3

l2
37 M20x1.5 69 21 132 10 52 57 37 20 12
26 M12x1.5 47 8 155 6 32 18 26 12 8
30 M16x1.5 56 11 166 8 42 29 32 16 10
