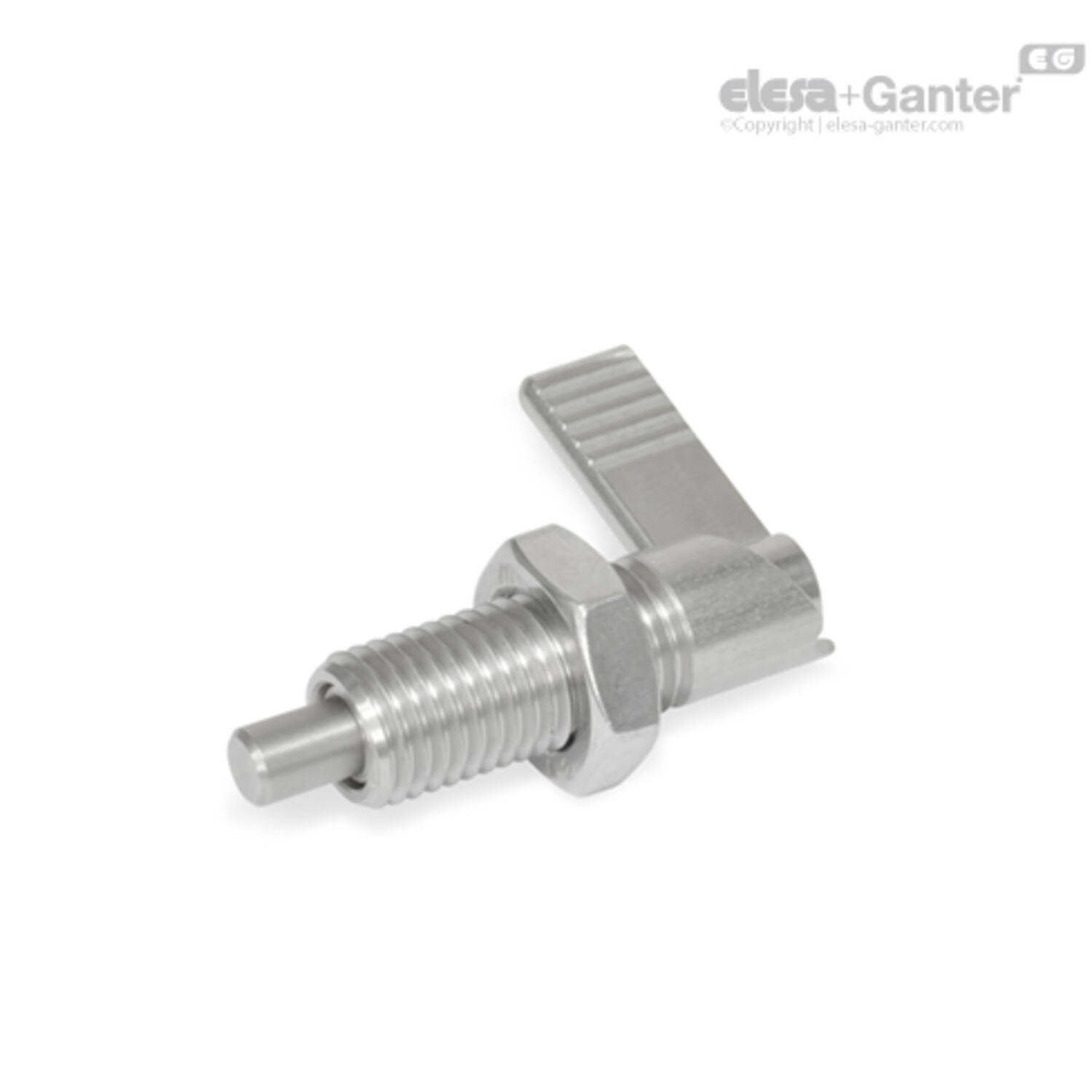

GN 721.6 Indexeerbouten RVS
GN 721.6-LA 1

GN 721.6
Indexeerbouten RVS

RVS (1.4305 = A1 = AISI 303)

Bekijk volledig
__logo__INOX__ __logo__RoHS__

Omschrijving

1Specificatie

Typen

  • Type RA: Vergrendeling rechts
  • Type RB: Vergrendeling rechts, met kunststof dop
  • Type RAK: Vergrendeling rechts, met borgmoer
  • Type RBK: Vergrendeling rechts, met kunststof dop, met borgmoer
  • Type LA: Vergrendeling links
  • Type LB: Vergrendeling links, met kunststof dop
  • Type LAK: Vergrendeling links, met borgmoer
  • Type LBK: Vergrendeling links, met kunststof dop, met borgmoer

Geleider / plunjerpen / vergrendelingsarm

RVS AISI 303

Dop voor type RB / RBK / LB / LBK

Kunststof, polyamide (PA)

Zwart, matte afwerking

Drukveer

RVS AISI 301

Borgring ISO 8675

RVS

2Informatie

De groef op de nokindexeerbouten GN 721.6 zorgt ervoor dat de borgpen in ingetrokken positie blijft.

Voor tegengestelde nokindexeerbouten maken de links- of rechtshandige uitvoeringen een praktisch gebruik mogelijk, d.w.z. dezelfde instelling van de vergrendeling.

3Toebehoren

GN 909.5 Dunne zeskantmoeren

4Technische informatie

Uitvoering

GN 721.6-RA
GN 721.6-RA Arreteergrendel met rustpositie, geheel RVS, met 180° eindstop, gezwart staal, rechtsdraaiende hendel
GN 721.6-RAK
GN 721.6-RAK Arreteergrendel met rustpositie, geheel RVS, met 180° eindstop, gezwart staal, rechtsdraaiende hendel, met borgmoer
GN 721.6-LA
GN 721.6-LA Arreteergrendel met rustpositie, geheel RVS, met 180° eindstop, gezwart staal, linksdraaiende hendel
GN 721.6-LAK
GN 721.6-LAK Arreteergrendel met rustpositie, geheel RVS, met 180° eindstop, gezwart staal, linksdraaiende hendel, met borgmoer
GN 721.6-RB
GN 721.6-RB rreteergrendel met rustpositie, geheel RVS, met 180° eindstop, gezwart staal, rechtsdraaiende hendel, met kunststof kapje
GN 721.6-RBK
GN 721.6-RBK Arreteergrendel met rustpositie, geheel RVS, met 180° eindstop, gezwart staal, rechtsdraaiende hendel, met kunststof kapje, met borgmoer
GN 721.6-LB
GN 721.6-LB Arreteergrendel met rustpositie, geheel RVS, met 180° eindstop, gezwart staal, linksdraaiende hendel, met kunststof kapje
GN 721.6-LBK
GN 721.6-LBK Arreteergrendel met rustpositie, geheel RVS, met 180° eindstop, gezwart staal, linksdraaiende hendel, met kunststof kapje, met borgmoer
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
460119490 GN 721.6-10-M20x1,5-LA
€ 35,48
460119477 GN 721.6-5-M10x1-LA
€ 22,33
460119444 GN 721.6-6-M12x1,5-LA
€ 24,45
460119446 GN 721.6-8-M16x1,5-LA
€ 28,11

l3 +1.5

d2

l1

Veerdruk in N aanvang

Gewicht (g)

d1 Pin -0.06/-0.08 Boring H7

l5

Veerdruk in N eind

l4

d3

l2
37 M 20 x 1.5 69 21 129 10 52 57 37 20 12
19 M 10 x 1 37.5 7 18 5 N.v.t. 20 21 10 6
26 M 12 x 1.5 47 8 30 6 32 18 26 12 8
30 M 16 x 1.5 56 11 66 8 42 29 32 16 10
