GN 722.1
Arreteergrendels
Omschrijving

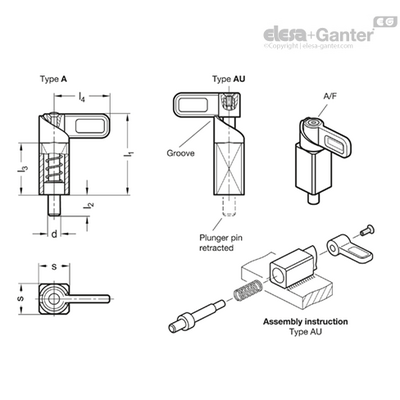

Typen
- Type A: vierkant, vergrendeling met nagels, niet verwijderbaar
- Type AU: vierkant, vergrendeling met schroeven, verwijderbaar
- Type R: rond, vergrendeling met nagels, niet verwijderbaar
- Type RU: rond, vergrendeling met schroeven, verwijderbaar
Geleider

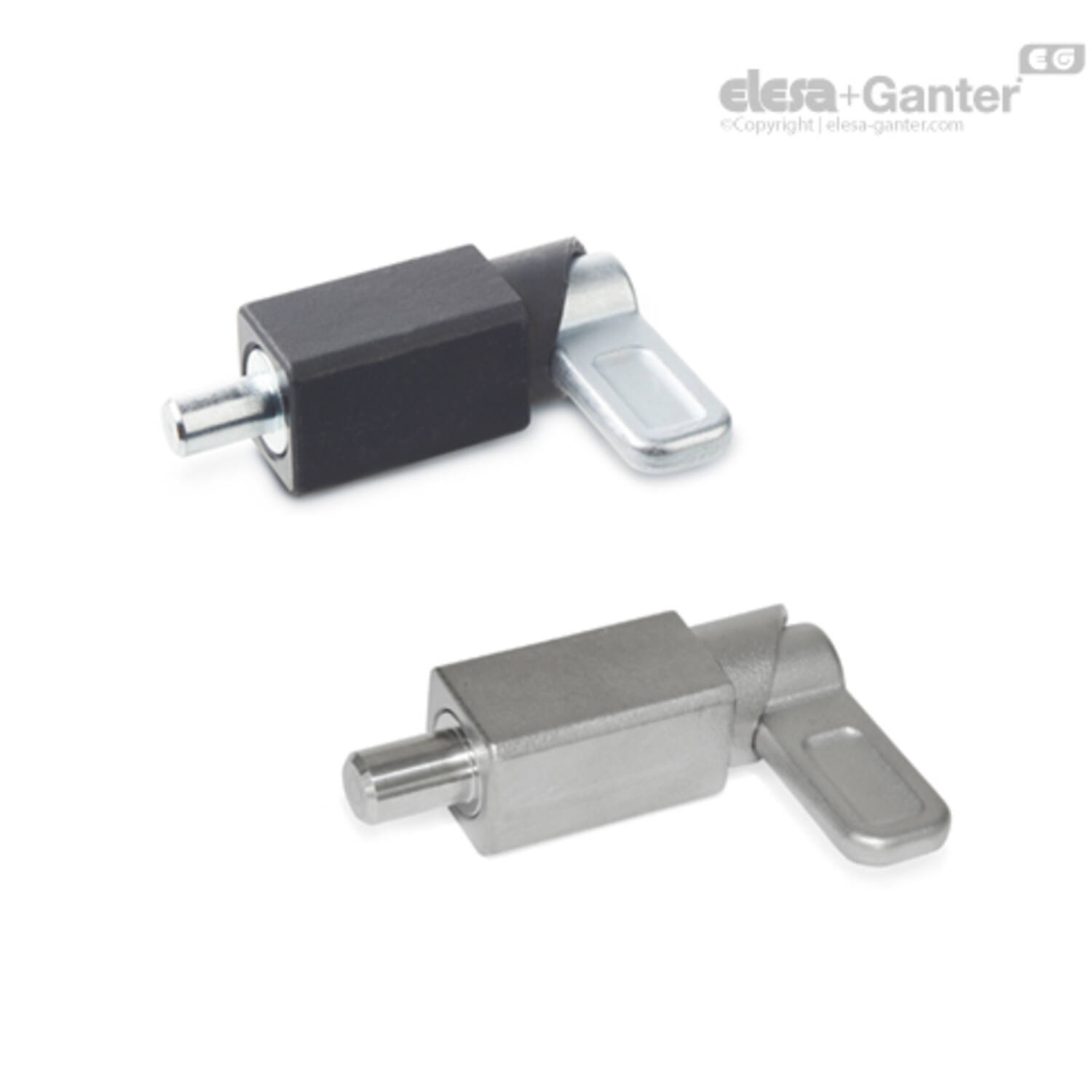

- Staal precisiegietwerk ST
Lasbaar
Gezwart
- RVS precisiegietwerk AISI 316 A4
Lasbaar
Vergrendeling
- Staal precisiegietwerk
Verzinkt, blauw gepassiveerd (voor ST)
- RVS precisiegietwerk AISI 316 (voor A4)
Plunjerpen
- Staal, verzinkt, blauw gepassiveerd (voor ST)
- Drukveer
Roestvast staal AISI 316 (voor A4)
Drukveer
Roestvast staal AISI 316Ti
Verzonkenkopschroef
- Staal, verzinkt (voor ST)
- RVS (voor A4)
Met veervergrendelingen GN 722.1 wordt de plunjerpen ingetrokken over de curve van de geleiding door de vergrendeling 180° te draaien. Door de inkeping aan het bovenste uiteinde van de curve wordt de vergrendeling op haar plaats gehouden indien de plunjerpen tijdelijk niet mag uitsteken. De ST-versie is ontworpen voor toepassingen in staalconstructie, de RVS versie A4 is geschikt voor gebruik in agressieve omgevingen.
De dimensionale toleranties tussen plunjerpen en geleider worden zo geselecteerd dat de functionele betrouwbaarheid ook na het lassen, aanbrengen van een corrosiebeschermlaag of in geval van verontreiniging is gegarandeerd.
Voor bevestiging door lassen wordt het niet-gemonteerde type AU aanbevolen, om wijzigingen aan de microstructuur van het materiaal door verwarming van de veer en plunjerpen te vermijden. In dit geval wordt de indexeerbout enkel geassembleerd na de oppervlaktebehandeling van de gelaste geleider.
Scroll onderstaande tabel om meer te zien
Code |
Product omschrijving |
Aantal |
Prijs |
Bestel |
CAD |
d2 |
d Pin -0.05/-0.25 Bore +0.1/+0.3 |
l3 |
Gewicht (g) |
s |
Veerdruk in N2 |
Veerdruk in N3 |
d1 Pin -0.05/-0.25 Boring +0.1/+0.3 |
l1 ≈ |
AF |
l4 |
l2 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Filter |
|
|
|
|
|
|
|
|
|
|
|
|
|||||
189009509 | GN 722.1-10-20-A-ST |
|
n.v.t. | 10 | 35 | 144 | 20 | 55 | 16 | n.v.t. | 54 | N.v.t. | 37 | 14 | |||
470036630 | GN 722.1-10-20-AU-ST |
|
n.v.t. | 10 | 35 | 142 | 20 | 55 | 16 | n.v.t. | 54 | 2.5 | 37 | 14 | |||
470158724 | GN 722.1-10-20-R-ST |
|
20 | n.v.t. | 35 | 120 | N.v.t. | n.v.t. | n.v.t. | N.v.t. | n.v.t. | N.v.t. | 37 | 14 | |||
470158730 | GN 722.1-10-20-RU-ST |
|
20 | n.v.t. | 35 | 120 | N.v.t. | n.v.t. | n.v.t. | N.v.t. | n.v.t. | N.v.t. | 37 | 14 | |||
189009510 | GN 722.1-12-20-A-ST |
|
n.v.t. | 12 | 35 | 148 | 20 | 55 | 16 | n.v.t. | 54 | N.v.t. | 37 | 14 | |||
470036634 | GN 722.1-12-20-AU-ST |
|
n.v.t. | 12 | 35 | 146 | 20 | 55 | 16 | n.v.t. | 54 | 2.5 | 37 | 14 | |||
470158725 | GN 722.1-12-20-R-ST |
|
20 | n.v.t. | 35 | 124 | N.v.t. | n.v.t. | n.v.t. | N.v.t. | n.v.t. | N.v.t. | 37 | 14 | |||
470158731 | GN 722.1-12-20-RU-ST |
|
20 | n.v.t. | 35 | 124 | N.v.t. | n.v.t. | n.v.t. | N.v.t. | n.v.t. | N.v.t. | 37 | 14 | |||
189009511 | GN 722.1-14-20-A-ST |
|
n.v.t. | 14 | 35 | 153 | 20 | 55 | 16 | n.v.t. | 54 | N.v.t. | 37 | 14 | |||
470036638 | GN 722.1-14-20-AU-ST |
|
n.v.t. | 14 | 35 | 150 | 20 | 55 | 16 | n.v.t. | 54 | 2.5 | 37 | 14 | |||
470158726 | GN 722.1-14-20-R-ST |
|
20 | n.v.t. | 35 | 129 | N.v.t. | n.v.t. | n.v.t. | N.v.t. | n.v.t. | N.v.t. | 37 | 14 | |||
470158732 | GN 722.1-14-20-RU-ST |
|
20 | n.v.t. | 35 | 128 | N.v.t. | n.v.t. | n.v.t. | N.v.t. | n.v.t. | N.v.t. | 37 | 14 | |||
470036640 | GN 722.1-16-30-A-ST |
|
n.v.t. | 16 | 54 | 622 | 30 | 110 | 30 | n.v.t. | 83 | N.v.t. | 55 | 20 | |||
470036642 | GN 722.1-16-30-AU-ST |
|
n.v.t. | 16 | 54 | 618 | 30 | 110 | 30 | n.v.t. | 83 | 4 | 55 | 20 | |||
470158727 | GN 722.1-16-30-R-ST |
|
30 | n.v.t. | 54 | 431 | N.v.t. | n.v.t. | n.v.t. | N.v.t. | n.v.t. | N.v.t. | 55 | 20 | |||
470158733 | GN 722.1-16-30-RU-ST |
|
30 | n.v.t. | 54 | 431 | N.v.t. | n.v.t. | n.v.t. | N.v.t. | n.v.t. | N.v.t. | 55 | 20 | |||
470036644 | GN 722.1-20-30-A-ST |
|
n.v.t. | 20 | 54 | 639 | 30 | 110 | 30 | n.v.t. | 83 | N.v.t. | 55 | 20 | |||
470036646 | GN 722.1-20-30-AU-ST |
|
n.v.t. | 20 | 54 | 636 | 30 | 110 | 30 | n.v.t. | 83 | 4 | 55 | 20 | |||
470158728 | GN 722.1-20-30-R-ST |
|
30 | n.v.t. | 54 | 449 | N.v.t. | n.v.t. | n.v.t. | N.v.t. | n.v.t. | N.v.t. | 55 | 20 | |||
470158734 | GN 722.1-20-30-RU-ST |
|
30 | n.v.t. | 54 | 449 | N.v.t. | n.v.t. | n.v.t. | N.v.t. | n.v.t. | N.v.t. | 55 | 20 | |||
189009512 | GN 722.1-8-20-A-ST |
|
n.v.t. | 8 | 35 | 135 | 20 | 55 | 16 | n.v.t. | 54 | N.v.t. | 37 | 14 | |||
470036650 | GN 722.1-8-20-AU-ST |
|
n.v.t. | 8 | 35 | 139 | 20 | 55 | 16 | n.v.t. | 54 | 2.5 | 37 | 14 | |||
470158723 | GN 722.1-8-20-R-ST |
|
20 | n.v.t. | 35 | 117 | N.v.t. | n.v.t. | n.v.t. | N.v.t. | n.v.t. | N.v.t. | 37 | 14 | |||
470158729 | GN 722.1-8-20-RU-ST |
|
20 | n.v.t. | 35 | 117 | N.v.t. | n.v.t. | n.v.t. | N.v.t. | n.v.t. | N.v.t. | 37 | 14 |
