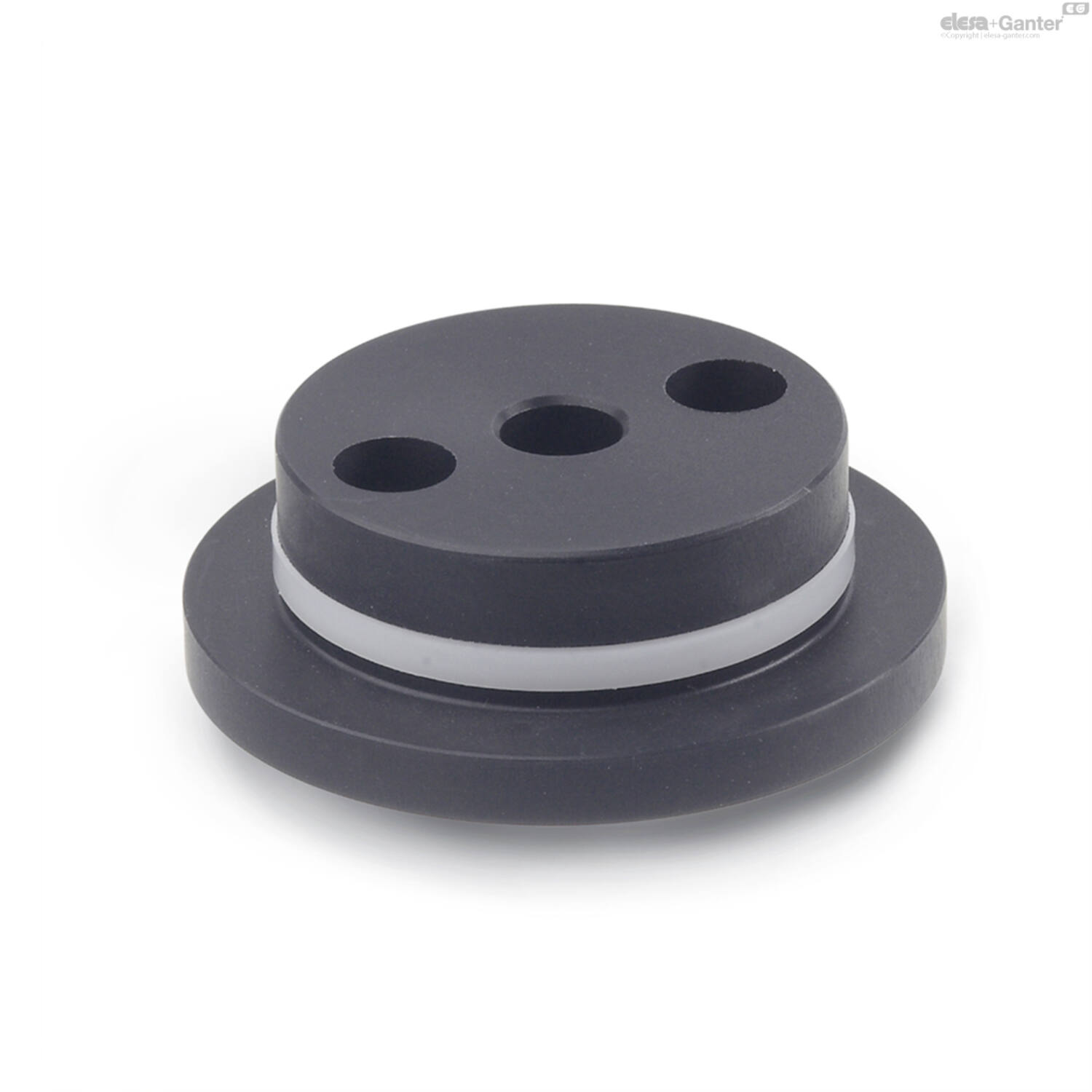

GN 723.3 Flenzen
GN 723.3-B 1

GN 723.3
Flenzen

Bekijk volledig
__logo__RoHS__

Omschrijving

1Specificatie

Type

  • Type A: met wrijvingsring
  • Type B: zonder wrijvingsring

Flens

Aluminium

  • geanodiseerd, zwart
  • Referentiepijl
  • Wit
  • Met laser gegraveerd

Spanring

Rubber

Wrijvingsring

Kunststof, polyamide (PA)

2Informatie

Referentieflenzen GN 723.3 worden samen met draaiknoppen gebruikt GN 723.4 die de volgende voordelen bieden:

- ze hebben een referentiemarkering om op één lijn te komen met de schaal van de draaiknop,

- ze bieden extra ondersteuning voor de bedieningsas,

- de uitvoering met wrijvingsring voorkomt een onverwachte beweging van de draaiknop door trilling.

3Technische informatie

Uitvoering

GN 723.3-A
GN 723.3-A Flens met frictiering, voor GN 723.4 draaiknop
GN 723.3-B
GN 723.3-B Flens zonder frictiering, voor GN 723.4 draaiknop
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
100700816 GN 723.3-33,5-B6-B
€ 15,54
100180188 GN 723.3-41-B6-B
€ 18,30
100180195 GN 723.3-41-B8-B
€ 18,30
100180205 GN 723.3-50-B10-B
€ 23,57
100715965 GN 723.3-50-B8-B
€ 23,57

d4

l1

k

Gewicht (g)

d1

d2 H8

d0

d3 -0.1

l2
3.4 11.2 13 15 33.5 B 6 27 23.3 4
3.4 14.2 18 31 41 B 6 34 29.3 5
3.4 14.2 18 31 41 B 8 34 29.3 5
4.5 16.2 24 51 50 B 10 42 37.3 5
4.5 16.2 24 55 50 B 8 42 37.3 5
