Omschrijving

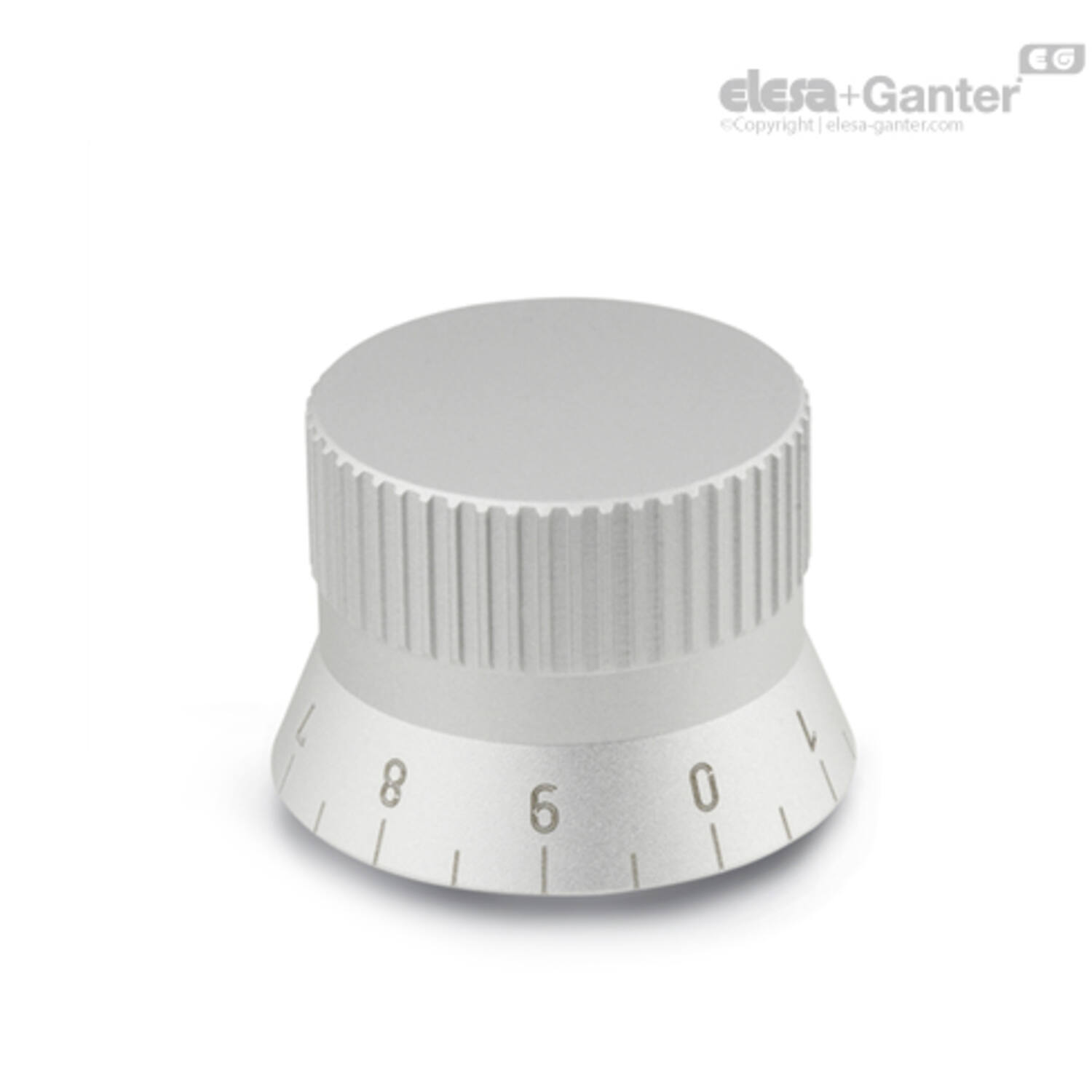

Typen
Typen
- Type N: neutraal
- Type M: met pijl
- Type S: met schaal 0 ... 9, 20 schaalverdelingen
Knop
Knop
Aluminium
- geanodiseerd, natuurlijke kleur
- Pijl voor type M
- Met laser gegraveerd
- Schaal voor type S
- Met laser gegraveerd
Stelschroef DIN 916
Stelschroef DIN 916
RVS
met interne zeshoek en getande punt
Draaiknoppen GN 723.4 kunnen worden gecombineerd met referentieflenzen GN 723.3 die de volgende voordelen bieden:
- ze zijn voorzien van een referentiemarkering voor de schaal op de draaiknoppen
- ze geven extra ondersteuning aan de bedieningsas
- de uitvoering met een wrijvingsring voorkomt onverwachte beweging door trillingen.
Schaal en pijl op de draaiknoppen zijn onuitwisbaar gemarkeerd en gemakkelijk leesbaar. Naast de standaard schaal (type S) kunnen ze worden geleverd met elk type schaalverdeling.
Met betrekking tot het ontwerp, nummering, nummerpositie en nummeringsvolgorde van de schaal, zie de lay-out voor schaalknoppen op het bestelformulier Hoe kunt u schaalverdelingen bestellen?' .
- Speciale schaalverdelingen (zie ‘Hoe kunt u schaalverdelingen bestellen?’)
| Filters resetten | Filter: | ||||
Code |
Product omschrijving |
Aantal |
Prijs |
Bestel |
CAD |
|---|---|---|---|---|---|
| 100180225 | GN 723.4-27-B6-M |
|
|||
| 100180240 | GN 723.4-34-B6-M |
|
|||
| 100180255 | GN 723.4-34-B8-M |
|
|||
| 100180270 | GN 723.4-42-B10-M |
|
|||
| 100180285 | GN 723.4-42-B8-M |
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

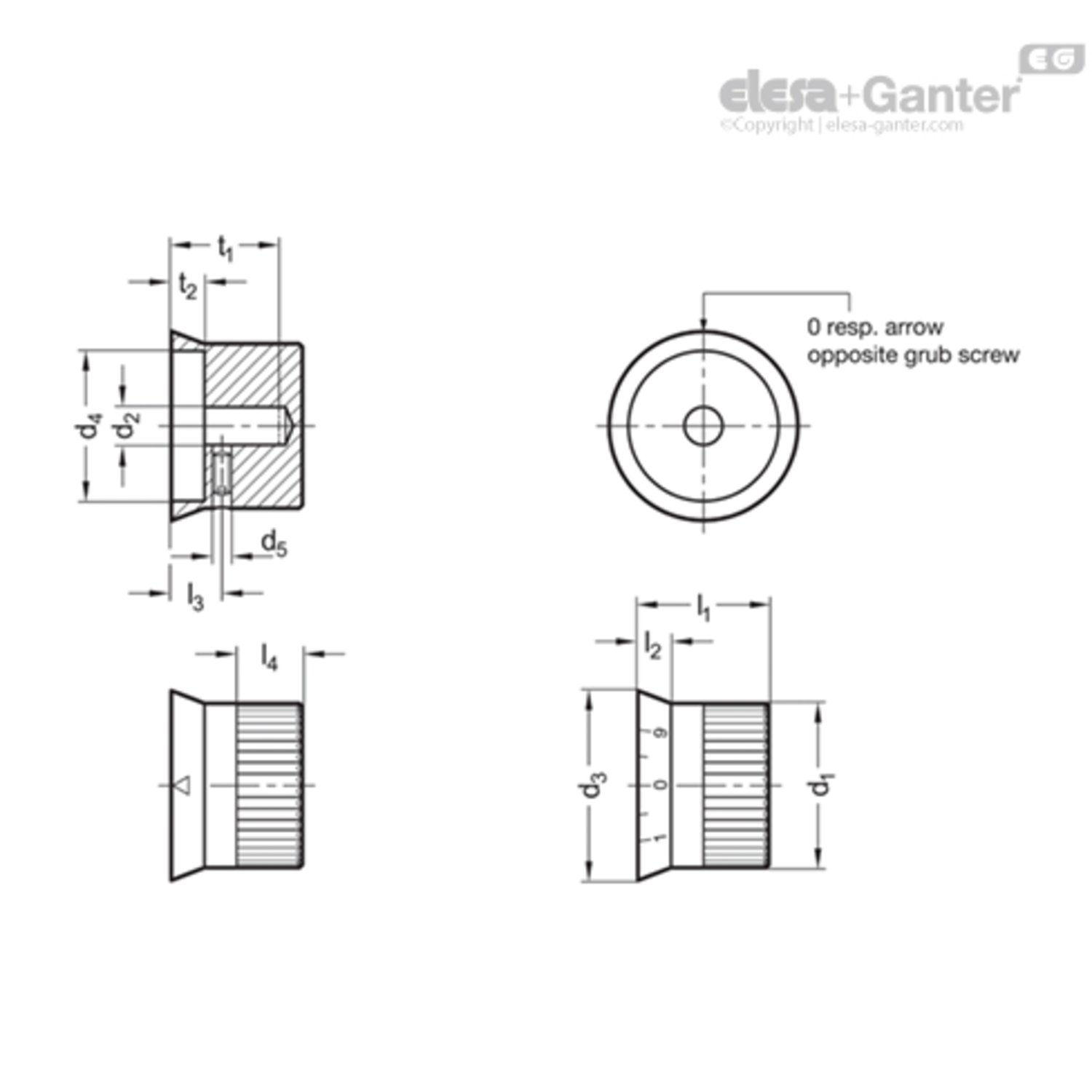

t2 |
d4 |
t1 min |
d3 -0.2 |
l1 |
l3 |
Gewicht (g) |
d1 |
d2 H8 |
l4 |
d5 |
t1 |
l2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 7.5 | 23.5 | 23.5 | 33.5 | 25.5 | 10.5 | 38 | 27 | B 6 | 12.5 | M 4 | 23.5 | 7.5 |
| 9.5 | 29.5 | 26.5 | 41 | 29.5 | 13.5 | 66 | 34 | B 6 | 13 | M 5 | 26.5 | 9.5 |
| 9.5 | 29.5 | 26.5 | 41 | 29.5 | 13.5 | 60 | 34 | B 8 | 13 | M 5 | 26.5 | 9.5 |
| 11.5 | 37.5 | 30.5 | 50 | 33.5 | 15.5 | 100 | 42 | B 10 | 15 | M 5 | 30.5 | 10.5 |
| 11.5 | 37.5 | 30.5 | 50 | 33.5 | 15.5 | 101 | 42 | B 8 | 15 | M 5 | 30.5 | 10.5 |
