GN 724.3-NI Blokkeerbouten
GN 724.3-NI-L2 1
GN 724.3-NI-L2 2

GN 724.3-NI
Blokkeerbouten

Bekijk volledig
__logo__INOX__ __logo__RoHS__

Omschrijving

1Specificatie

Typen

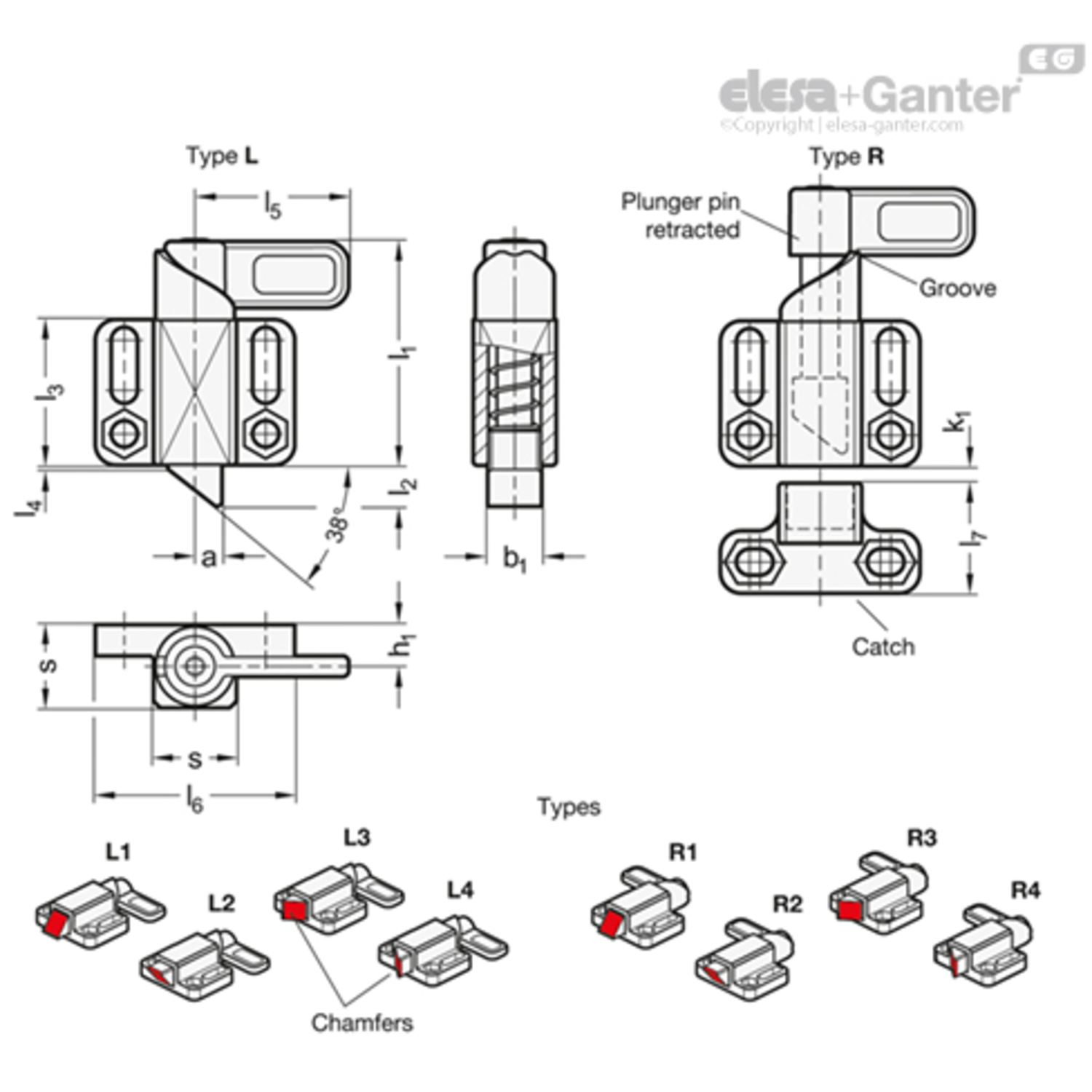

  • Type L: linker indexeernok
  • Type R: rechter indexeernok

Identificatienr. afgeschuinde pen

  • Nr. 1: afschuining, boven
  • Nr. 2: afschuining, onder
  • Nr. 3: afschuining, rechts
  • Nr. 4: afschuining, links

Identificatienr. vergrendelstuk

  • Nr. 1: zonder vergrendelstuk
  • Nr. 2: met vergrendelstuk

Geleider / vergrendelstuk

  • RVS precisiegietwerk AISI CF-8 NI

Vergrendelingsarm

    • RVS precisiegietwerk AISI CF-8 voor NI

Plunjerpen

  • RVS AISI 431, gehard voor NI

Drukveer

RVS AISI 316Ti

2Informatie

Veersloten GN 724.3 hebben een plunjerpen met vierkante doorsnede, een grendelvlak aan de ene zijde en afschuining aan de andere. Wanneer het vast te zetten object naar de afschuining beweegt, wordt de plunjerpen terug in de geleider geduwd, zodat groeven en randen over de pen kunnen gaan. De plunjerpen vergrendelt automatisch op zijn plaats wanneer deze naar het vergrendelingsoppervlak wordt verplaatst. De vergrendeling kan worden gelost door aan de vergrendelingsarm te trekken.

Door de inkeping aan het bovenste uiteinde van de curve wordt de vergrendeling op haar plaats gehouden indien de plunjerpen tijdelijk niet mag uitsteken.

De maattoleranties tussen pen en geleider zijn gekozen om functionele betrouwbaarheid te waarborgen, zelfs in toepassingen met grof gekozen afmetingen of bij vervuiling. Het vergrendelingsmechanisme is voorgesmeerd en kan zo nodig opnieuw worden gesmeerd.

Voor bevestiging maken de gesleufde of zeshoekige montagegaten het gebruik van cilinderkopschroeven ISO 4762 en zeskantbouten of -moeren volgens DIN 931 of DIN 934 mogelijk.

3Technische informatie4Montagevoorbeelden


Uitvoering

GN 724.3-NI-L1
GN 724.3-NI-L1 Arreteergrendel met rustpositie links, montage flens, geheel rvs, arreteerstift afgeschuind bovenkant, hendel verzinkt staal, met /...
GN 724.3-NI-L2
GN 724.3-NI-L2 Arreteergrendel met rustpositie links, montage flens, geheel rvs, arreteerstift afgeschuind onderkant, hendel verzinkt staal, met /...
GN 724.3-NI-L3
GN 724.3-NI-L3 Arreteergrendel met rustpositie links, montage flens, geheel rvs, arreteerstift afgeschuind rechts, hendel verzinkt staal, met /...
GN 724.3-NI-L4
GN 724.3-NI-L4 Arreteergrendel met rustpositie links, montage flens, geheel rvs, arreteerstift afgeschuind bovenkant links, hendel verzinkt staal,...
GN 724.3-NI-R1
GN 724.3-NI-R1 Arreteergrendel met rustpositie rechts, montage flens, geheel rvs, arreteerstift afgeschuind bovenkant, hendel verzinkt staal, met...
GN 724.3-NI-R2
GN 724.3-NI-R2 Arreteergrendel met rustpositie rechts, montage flens, geheel rvs, arreteerstift afgeschuind onderkant, hendel verzinkt staal, met...
GN 724.3-NI-R3
GN 724.3-NI-R3 Arreteergrendel met rustpositie rechts, montage flens, geheel rvs, arreteerstift afgeschuind rechts, hendel verzinkt staal, met /...
GN 724.3-NI-R4
GN 724.3-NI-R4 Arreteergrendel met rustpositie rechts, montage flens, geheel rvs, arreteerstift afgeschuind links, hendel verzinkt staal, met /...
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
470175202 GN 724.3-13-20-L2-NI-1
€ 31,96
470175203 GN 724.3-13-20-L2-NI-2
€ 36,23
470175204 GN 724.3-20-30-L2-NI-1
€ 71,44
470175205 GN 724.3-20-30-L2-NI-2
€ 87,89

h2

l3

k5

Gewicht (g)

s

l5

d +0.2

b2 +0.3

l6

a

b1

k4

AF

h1

l7

l4

h3

k2

k3

m

l2
7.5 35 N.v.t. 178 20 37 6.1 6.1 48 6.5 13 12 10 10 N.v.t. 1 1.5 7.5 18 34 10
7.5 35 19 230 20 37 6.1 6.1 48 6.5 13 12 10 10 26.5 1 1.5 7.5 18 34 10
14 54 N.v.t. 717 30 55 10.1 10.1 80 10 20 10 17 15 N.v.t. 1.5 5 14 34 55 15
14 54 27.5 954 30 55 10.1 10.1 80 10 20 10 17 15 40 1.5 5 14 34 55 15
