GN 726.2 Bedieningsknoppen
GN 726.2-A 1

GN 726.2
Bedieningsknoppen

Bekijk volledig

Omschrijving

1Specificatie

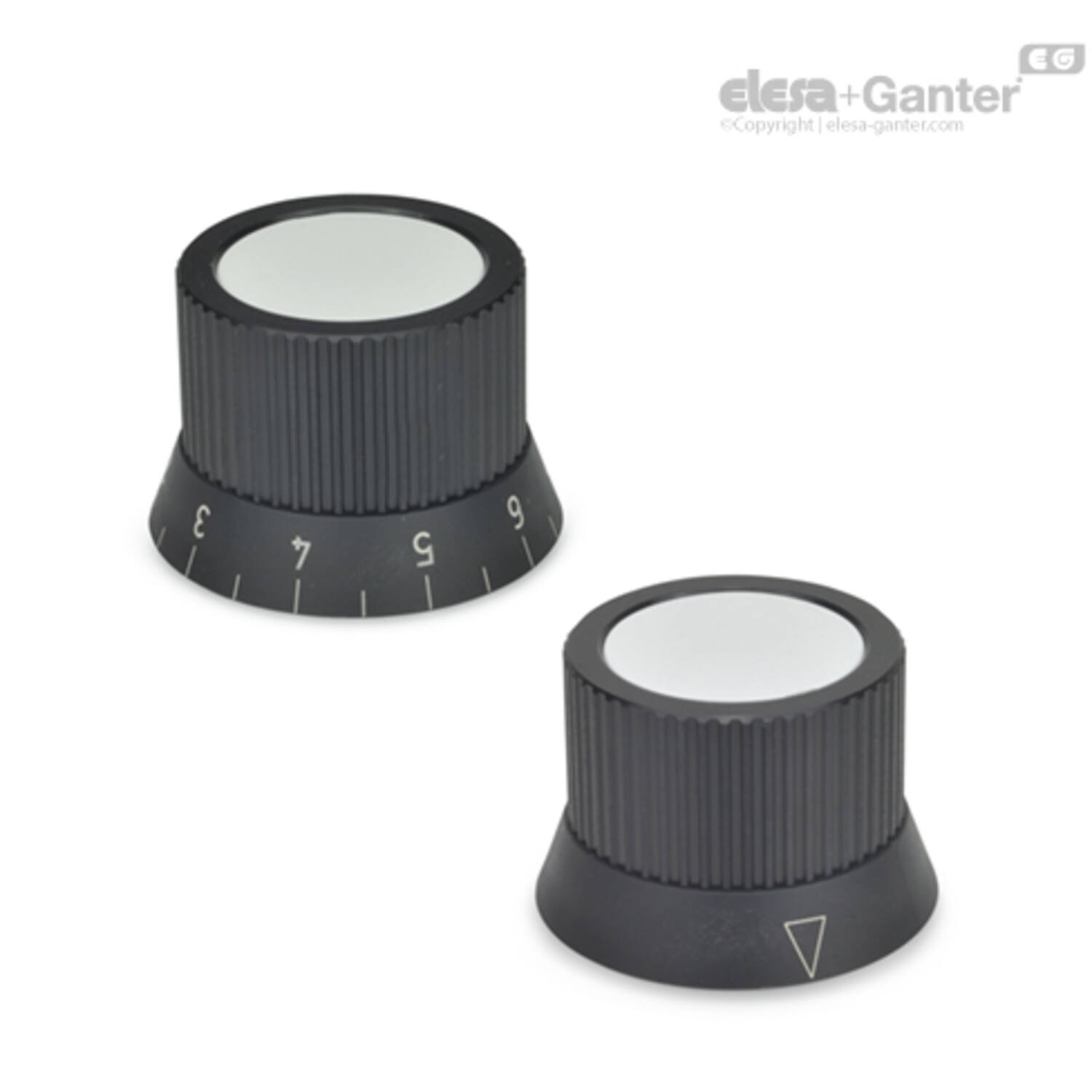

Typen

  • Type A: met pijl
  • Type B: neutraal, zonder indicatiepunt of schaal
  • Type S: met schaal 0 ... 9, 20 schaalverdelingen

Identificatienr.

  • Nr. 1: met stelschroef
  • Nr. 2: met spantang

Knop

Aluminium

geanodiseerd, zwart

Schaalring

  • Kunststof, zwart
  • Geperst
  • Pijl voor type A
  • Wit, lasergegraveerd
  • Schaal voor type S
  • Wit, lasergegraveerd

Naafafdekking

kunststof, lichtgrijs

Spantang / zeskantmoer

Messing

Stelschroef DIN 916

RVS

met interne zeshoek en getande punt

2Informatie

De lichtgrijze afdekkap van de draaiknoppen GN 726.2 omhult zowel de bevestigingscomponenten als de aseinden. De afdekkap kan ook worden gebruikt voor een logo of andere symbolen.

De spantanguitvoering maakt een eenvoudige aanpassing van de typen met schaal of pijl mogelijk.

Naast de standaard schaal (type S) kunnen de draaiknoppen worden geleverd met elk type schaalverdeling.

Met betrekking tot het ontwerp, nummering, nummerpositie en nummeringsvolgorde van de schaal, zie de lay-out voor schaalknoppen op het bestelformulier 'Hoe kunt u schaalverdelingen bestellen?' .

3Toebehoren
  • GN 826 Klemelementen (voor verstelbare spindels)
4Op aanvraag
  • Speciale schaalverdelingen (zie ‘Hoe kunt u schaalverdelingen bestellen?’)
5Technische informatie

Uitvoering

GN 726.2-A
GN 726.2-A Bedieningsknop met pijl aanduiding, aluminium, gekarteld
GN 726.2-B
GN 726.2-B Bedieningsknop, neutraal, zonder indicatiepunt of schaal, aluminium, gekarteld
GN 726.2-S
GN 726.2-S Bedieningsknop met schaal 0...9, 20 schaalverdelingen, aluminium, gekarteld
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
100356670 GN 726.2-22-B5-A-1
€ 12,30
100701030 GN 726.2-27-B6-A-1
€ 13,79
100701060 GN 726.2-27-Z6-A-2
€ 15,35
100701090 GN 726.2-34-B6-A-1
€ 16,35
100701100 GN 726.2-34-B8-A-1
€ 16,35
100701150 GN 726.2-34-Z8-A-2
€ 17,45
100701190 GN 726.2-42-B10-A-1
€ 25,47
100701180 GN 726.2-42-B8-A-1
€ 25,47
100701240 GN 726.2-42-Z10-A-2
€ 31,99

h2

d4

d2 H8 Boring

Lengte

d7

Gewicht (g)

d6

d1

h1

d2 H8

l

t

h3

d3

d5

h4
16 16 B 5 12.5 27.5 19 M 4 22 22 B 5 12.5 N.v.t. 4.3 N.v.t. 14 8
20 20 B 6 14 33.5 36 M 4 27 26 B 6 14 14 4.3 N.v.t. 18 9
20 20 N.v.t. 14 33.5 41 M 4 27 26 N.v.t. N.v.t. 14 4.3 Z 6 18 9
24 25 B 6 15 41 64 M 5 34 30 B 6 15 17 4.2 N.v.t. 23 10
24 25 B 8 15 41 63 M 5 34 30 B 8 15 17 4.2 N.v.t. 23 10
24 25 N.v.t. 15 41 70 M 5 34 30 N.v.t. N.v.t. 17 4.2 Z 8 23 10
28 32 B 10 16 50 110 M 5 42 34 B 10 16 20 4 N.v.t. 30 11
28 32 B 8 16 50 109 M 5 42 34 B 8 16 20 4 N.v.t. 30 11
28 32 N.v.t. 16 50 119 M 5 42 34 N.v.t. N.v.t. 20 4 Z 10 30 11
