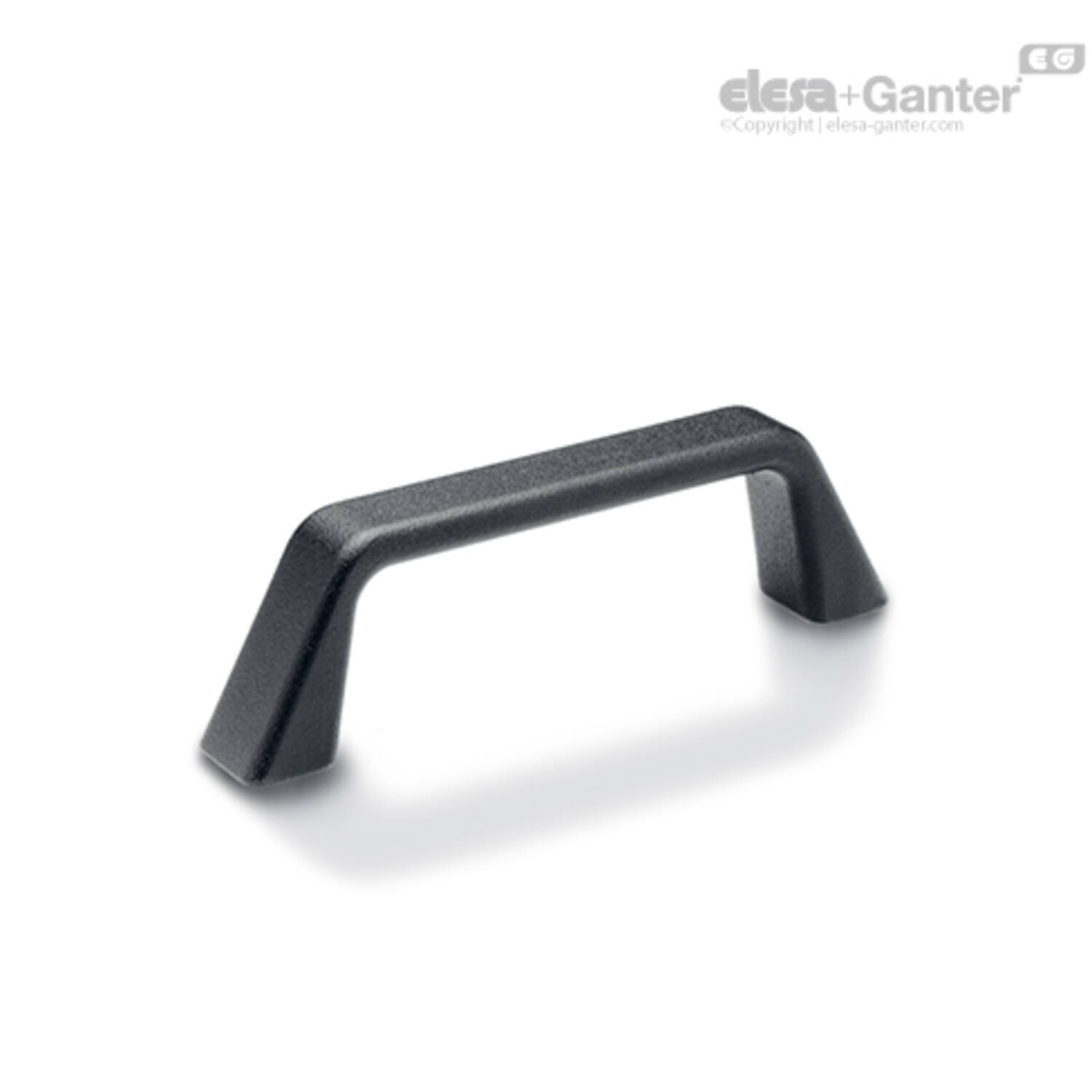

GN 728 Beugelgrepen
GN 728-A 1
GN 728-A 2

GN 728
Beugelgrepen

Opmerking:
A = montage van de achterzijde (MA)
B = montage van de voorzijde (MV)

BL= blank, trommel geslepen
SR = zilver RAL 9006 kunststofcoating
SW = zwart RAL 9005 kunststofcoating

Bekijk volledig
__logo__profile__ __logo__RoHS__ __logo__SPEEDYBLOCK__

Omschrijving

1Specificatie

Typen

  • Type A: Montage vanaf de achterkant (blind gat met schroefdraad)
  • Type B: Montage vanaf de kant van de operator

Aluminium spuitgietwerk

  • Kunststof bekleding
  • zwart, RAL 9005, textuurafwerking SW
  • zilver, RAL 9006, textuurafwerking SR
  • Gladde afwerking, getrommeld BL
2Informatie

De installatie van U-kastgrepen GN 728 kan zowel vanaf de achterkant (type A) als vanaf de kant van de operator (type B) worden uitgevoerd.

3Technische informatie

Uitvoering

GN 728-A
GN 728-A Beugelgreep, aluminium, montage achterzijde blind gat met binnendraad
GN 728-B
GN 728-B Beugelgreep, aluminium, montage voorzijde doorlopend gat voor cilinderbout DIN 912
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
100102275 GN 728-120-A-BL
€ 8,20
109558585 GN 728-120-A-SR
€ 9,10
100102285 GN 728-120-A-SW
€ 9,10
100102315 GN 728-180-A-BL
€ 11,98
109558595 GN 728-180-A-SR
€ 13,32
100102325 GN 728-180-A-SW
€ 13,32

h2

t2

t1 min

d2

l1

l3

l1 ±0.25

Gewicht (g)

s

d1

h1

d3

B

l2
N.v.t. N.v.t. 10 N.v.t. 120 108 120 93 8 M 6 42.5 11 22.5 147
N.v.t. N.v.t. 10 N.v.t. 120 108 120 93 8 M 6 42.5 11 22.5 147
N.v.t. N.v.t. 10 N.v.t. 120 108 120 93 8 M 6 42.5 11 22.5 147
N.v.t. N.v.t. 12 N.v.t. 180 165 180 194 10 M 8 47.5 13.5 27 214
N.v.t. N.v.t. 12 N.v.t. 180 165 180 194 10 M 8 47.5 13.5 27 214
N.v.t. N.v.t. 12 N.v.t. 180 165 180 194 10 M 8 47.5 13.5 27 214
