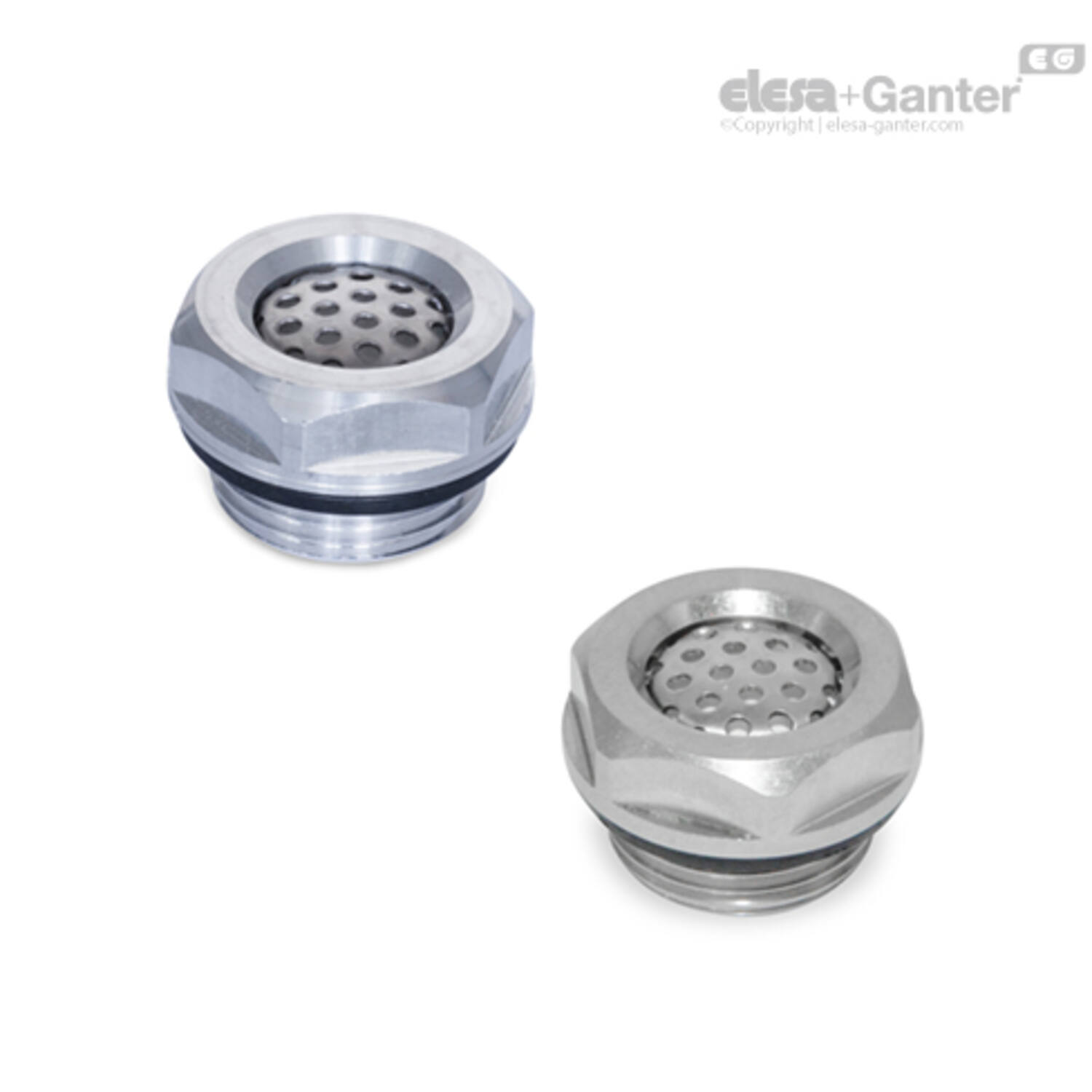

GN 7404
Ontluchtingsmembraan
Omschrijving
Basis
- Aluminium AL
- Roestvrij staal AISI 303 NI
Membraan
Niet-geweven nylon materiaal / Acryl copolymeer bevochtiging
Membraanbehuizing
Kunststof (polyamide PA)
- glasvezelversterkt
- temperatuurbestendig tot 100 °C
Beschermende zeef
Roestvast AISI 304
Afdichting/O-ring
Rubber NBR (Perbunan®)
De GN 7404 tweeweg ademende membranen worden gebruikt bij het bouwen van behuizingen en apparatuur. Wanneer geïnstalleerd in de wand van een behuizing, kunnen ze worden gebruikt om de druk tussen het interieur van de behuizing en de omgeving gelijk te maken.
Vuil, stof, olie of water in het gasvormige medium wordt buitengehouden. Hierdoor wordt voorkomen dat vuil en vocht in de behuizing binnendringen en dat er olie in de omgeving druppelt.
Om de membranen te beschermen, mogen ze niet volledig worden afgedekt met olie of water en mag het drukverschil/de luchtdoorlaatbaarheid niet worden overschreden. Ze moeten zijdelings/verticaal op een beschermde plek worden geïnstalleerd.

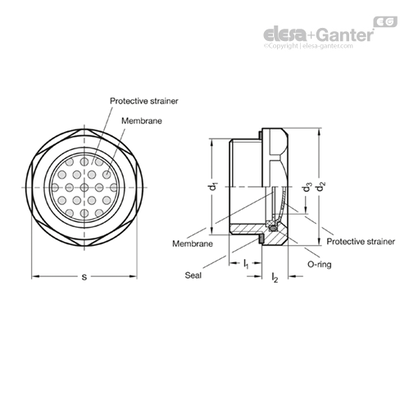

De uitwendige Ø van de behuizing met de verzonken zeskant is ontworpen voor tapplaten voor DIN 3852-buiskoppelingen.
De afdichtring is ingebed in een uitsparing aan de vlakke zijde. Dit voorkomt dat deze tijdens het aanhalen verloren gaat of naar buiten wordt geperst.
Montage-instructies: Gebruik een bevestigingsmoer voor montage op wanden met een dikte van minder dan 4 mm GN 7430.
- Bevestigingsmoeren GN 7430
- Messing behuizing MS
- andere membraanporiegrootte
De membranen gebruiken een non-woven nylon materiaal als substraat met een volledig ongeordende structuur. De minuscule poriën van het membraan ontstaan door de vezels volledig te verzadigen met een acrylcopolymeer, dat de gaten in het materiaal niet opvult.
De materiaal- en procesparameters beïnvloeden de grootte van de poriën tijdens de fabricage, die tussen 0,2 en 10 µm kan liggen. Porometrie kan worden gebruikt om de kwaliteit van het membraan te bepalen. Dit is een beoordelingsprocedure die onder meer de verdeling van de grootte van de membraanporiën en de luchtdoorlatendheid beoordeelt. Hier ziet u een microscopisch beeld van de dwarsdoorsnede van een membraan.
Ter vergelijking: De minimale maaswijdte van een filter vervaardigd met economisch haalbare methoden is 50 µm.
Membraan, microscopische beelden, 2000x vergroting
De membranen stoten olie en water af vanwege hun materialen en oppervlaktestructuur. Dit voorkomt dat water- en oliedruppels het membraanoppervlak volledig doordrenken. Deze eigenschappen worden ondersteund door het membraan verticaal aan de zijkant te installeren.
Als het membraan in uitzonderlijke omstandigheden wordt afgedekt, kunnen door het drukverschil kleine hoeveelheden olie of water door het membraan worden geduwd. Zodra de situatie is verholpen, druipen de olie en het water af en is het membraan volledig functioneel.
Het maximale luchtdoorlatendheidsvolume, het maximale drukverschil en de maximale nominale/barstdruk zijn allemaal belangrijk bij het gebruik van membranen. Er is een lineair verband tussen het luchtdoorlatendheidsvolume dat kan worden bereikt en het drukverschil, dat niet hoger mag zijn dan 1 bar.
Luchtdoorlaatbaarheidsvolume afhankelijk van drukverschil
Drukverschil, barstdruk
Thermisch - De membraanbehuizing mag niet worden gebruikt bij temperaturen boven 100 °C. Het membraan zelf is bestand tegen temperaturen tot 150 °C.
Chemisch - De membranen zijn bestand tegen een breed scala aan chemische stoffen die vaak worden gebruikt in de machinebouw en autotechniek, zoals oliën, brandstoffen, organische oplosmiddelen en alcoholen. Bij twijfel moet een aanvaardbaarheidstest worden uitgevoerd.
Scroll onderstaande tabel om meer te zien
Code |
Product omschrijving |
Aantal |
Prijs |
Bestel |
CAD |
d2 |
l1 |
Gewicht (g) |
s |
d1 |
Differential pressure |
d3 |
l2 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Filter |
|
|
|
|
|
|
|
|
|||||
470005322 | GN 7404-NI-G1-1,2 |
|
40 | 11 | 61 | 36 | G 1 | 34 | 20 | 8.5 | |||
470005320 | GN 7404-NI-G1/2-1,2 |
|
26 | 8.5 | 24 | 23 | G 1/2 | 11 | 10 | 7.5 | |||
470005321 | GN 7404-NI-G3/4-1,2 |
|
32 | 9 | 41 | 30 | G 3/4 | 21 | 14 | 8 | |||
470005323 | GN 7404-NI-M20x1,5-1,2 |
|
26 | 8.5 | 22 | 23 | M20x1.5 | 11 | 10 | 7.5 | |||
470005324 | GN 7404-NI-M26x1,5-1,2 |
|
32 | 9 | 41 | 30 | M26x1.5 | 21 | 14 | 8 | |||
470005325 | GN 7404-NI-M33x1,5-1,2 |
|
40 | 11 | 63 | 36 | M33x1.5 | 34 | 20 | 8.5 |
