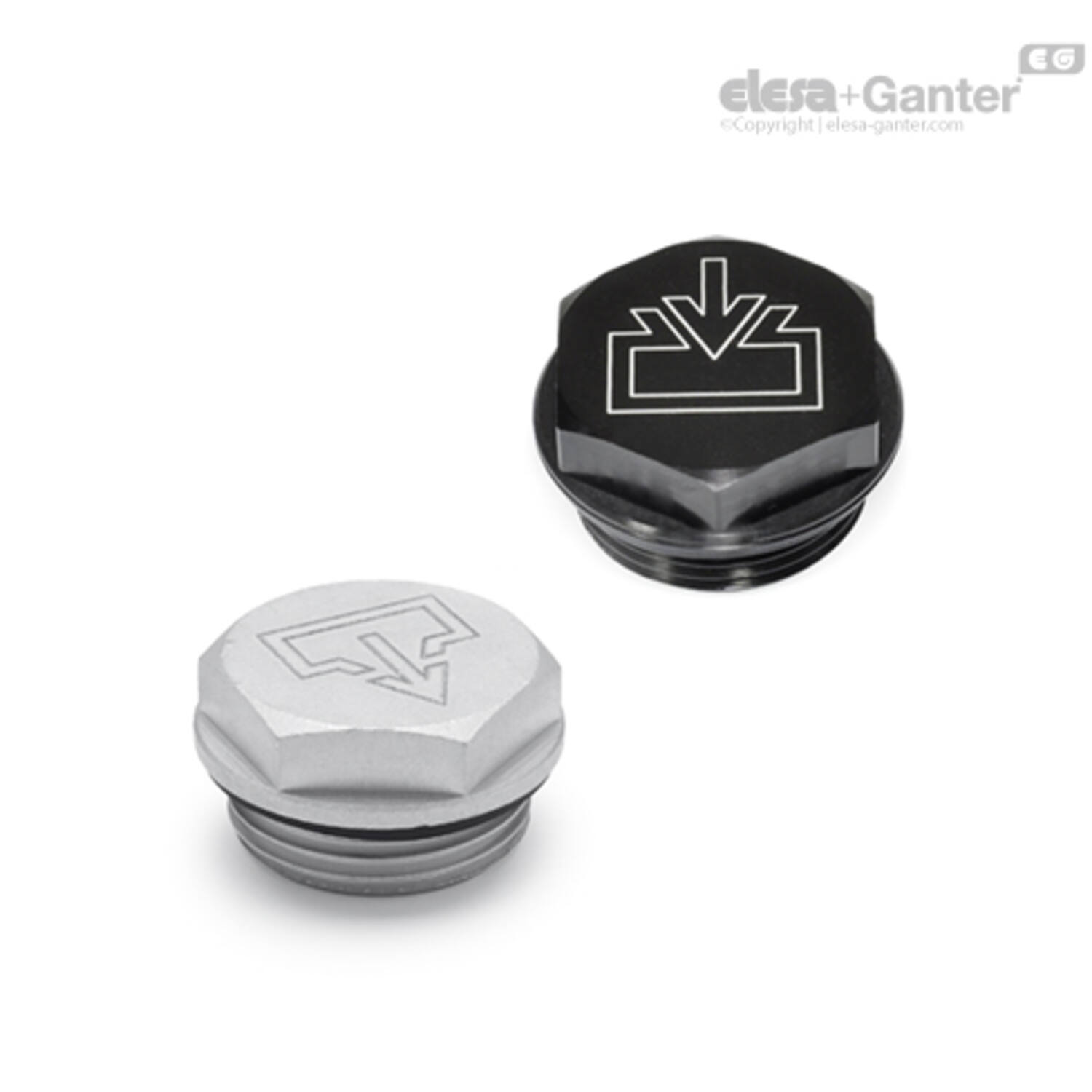

GN 741 Pluggen
GN 741 1

GN 741
Pluggen

Bekijk volledig
__logo__RoHS__ __logo__g10030__

Omschrijving

1Specificatie

Typen

  • Type OS: neutraal, blank
  • Type OSS: neutraal, zwart geanodiseerd
  • Type ES: met DIN-vulsymbool, blank
  • Type ESS: met DIN-vulsymbool, zwart geanodiseerd
  • Type AS: met DIN-aftapsymbool, blank
  • Type ASS: met DIN-aftapsymbool, zwart geanodiseerd

Identificatienr.

  • Nr. 1: zonder ontluchtingsgat
  • Nr. 2: met ontluchtingsgat

Aluminium

  • Type OS, ES en AS: licht gebogen, blank
  • Type OSS, ESS en ASS: licht gebogen, zwart geanodiseerd
  • Symbool laser gegraveerd

temperatuurbestendig tot 100 °C

Afdichtingsring rubber NBR (Perbunan)

2Informatie

De schroefdraadpluggen GN 741 hebben een buitendiameter d1 voor schroefgaten met BSP-draad volgens DIN 3852.

De afdichtring is in een ondergesneden groef geplaatst, die voorkomt dat deze wegvalt en tegelijkertijd voorkomt dat deze bij het vastdraaien buiten de dop uitsteekt.

3Op aanvraag
  • met peilstok
4Technische informatie

Uitvoering

GN 741
GN 741 Plug, aluminium
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
100119970 GN 741-19-G1/4-AS-1
€ 7,91
100119980 GN 741-19-G1/4-AS-2
€ 8,91
470001473 GN 741-19-G1/4-ASS-1
€ 9,96
470001474 GN 741-19-G1/4-ASS-2
€ 10,96
100119990 GN 741-19-G1/4-ES-1
€ 7,91
100120000 GN 741-19-G1/4-ES-2
€ 8,91
470001487 GN 741-19-G1/4-ESS-1
€ 9,96
470001488 GN 741-19-G1/4-ESS-2
€ 10,96
100120010 GN 741-19-G1/4-OS-1
€ 5,49
100120020 GN 741-19-G1/4-OS-2
€ 6,49
470001501 GN 741-19-G1/4-OSS-1
€ 7,59
470001502 GN 741-19-G1/4-OSS-2
€ 8,59
100120030 GN 741-19-M14x1,5-AS-1
€ 7,91
100120040 GN 741-19-M14x1,5-AS-2
€ 8,91
470003765 GN 741-19-M14x1,5-ASS-1
€ 9,96
470003766 GN 741-19-M14x1,5-ASS-2
€ 10,96
100120050 GN 741-19-M14x1,5-ES-1
€ 7,91
100120060 GN 741-19-M14x1,5-ES-2
€ 8,91
470003781 GN 741-19-M14x1,5-ESS-1
€ 9,96
470003782 GN 741-19-M14x1,5-ESS-2
€ 10,96
100120070 GN 741-19-M14x1,5-OS-1
€ 5,49
100120080 GN 741-19-M14x1,5-OS-2
€ 6,49
470003797 GN 741-19-M14x1,5-OSS-1
€ 7,59
470003798 GN 741-19-M14x1,5-OSS-2
€ 8,59
101000961 GN 741-22-G3/8-AS-1
€ 7,08
101000962 GN 741-22-G3/8-AS-2
€ 8,08
470001475 GN 741-22-G3/8-ASS-1
€ 9,17
470001476 GN 741-22-G3/8-ASS-2
€ 10,17
101000963 GN 741-22-G3/8-ES-1
€ 7,08
101000964 GN 741-22-G3/8-ES-2
€ 8,08
470001489 GN 741-22-G3/8-ESS-1
€ 9,17
470001490 GN 741-22-G3/8-ESS-2
€ 10,17
101000965 GN 741-22-G3/8-OS-1
€ 5,03
101000966 GN 741-22-G3/8-OS-2
€ 6,03
470001503 GN 741-22-G3/8-OSS-1
€ 7,10
470001504 GN 741-22-G3/8-OSS-2
€ 8,10
101000967 GN 741-22-M16x1,5-AS-1
€ 7,08
101000960 GN 741-22-M16x1,5-AS-2
€ 8,08
470003767 GN 741-22-M16x1,5-ASS-1
€ 9,17
470003768 GN 741-22-M16x1,5-ASS-2
€ 10,17
101000968 GN 741-22-M16x1,5-ES-1
€ 7,08
101000940 GN 741-22-M16x1,5-ES-2
€ 8,08
470003783 GN 741-22-M16x1,5-ESS-1
€ 9,17
470003784 GN 741-22-M16x1,5-ESS-2
€ 10,17
101000969 GN 741-22-M16x1,5-OS-1
€ 5,03
101000970 GN 741-22-M16x1,5-OS-2
€ 6,03
470003799 GN 741-22-M16x1,5-OSS-1
€ 7,10
470003800 GN 741-22-M16x1,5-OSS-2
€ 8,10
101001019 GN 741-26-G1/2-AS-1
€ 7,32
101001018 GN 741-26-G1/2-AS-2
€ 8,32
470001477 GN 741-26-G1/2-ASS-1
€ 9,30
470001478 GN 741-26-G1/2-ASS-2
€ 10,30

d2

l1

D1

s

d3

d4

Gewicht (g)

d1

e ≈

l2

t min
G 1/4 15.5 19 15 2 M 5 7 19 17.3 8 8
G 1/4 15.5 19 15 2 M 5 8 19 17.3 8 8
G 1/4 15.5 19 15 2 M 5 7 19 17.3 8 8
G 1/4 15.5 19 15 2 M 5 8 19 17.3 8 8
G 1/4 15.5 19 15 2 M 5 7 19 17.3 8 8
G 1/4 15.5 19 15 2 M 5 8 19 17.3 8 8
G 1/4 15.5 19 15 2 M 5 7 19 17.3 8 8
G 1/4 15.5 19 15 2 M 5 8 19 17.3 8 8
G 1/4 15.5 19 15 2 M 5 7 19 17.3 8 8
G 1/4 15.5 19 15 2 M 5 8 19 17.3 8 8
G 1/4 15.5 19 15 2 M 5 7 19 17.3 8 8
G 1/4 15.5 19 15 2 M 5 8 19 17.3 8 8
M 14 x 1.5 15.5 19 15 2 M 5 7 19 17.3 8 8
M 14 x 1.5 15.5 19 15 2 M 5 7 19 17.3 8 8
M 14 x 1.5 15.5 19 15 2 M 5 7 19 17.3 8 8
M 14 x 1.5 15.5 19 15 2 M 5 7 19 17.3 8 8
M 14 x 1.5 15.5 19 15 2 M 5 7 19 17.3 8 8
M 14 x 1.5 15.5 19 15 2 M 5 7 19 17.3 8 8
M 14 x 1.5 15.5 19 15 2 M 5 7 19 17.3 8 8
M 14 x 1.5 15.5 19 15 2 M 5 7 19 17.3 8 8
M 14 x 1.5 15.5 19 15 2 M 5 7 19 17.3 8 8
M 14 x 1.5 15.5 19 15 2 M 5 7 19 17.3 8 8
M 14 x 1.5 15.5 19 15 2 M 5 7 19 17.3 8 8
M 14 x 1.5 15.5 19 15 2 M 5 7 19 17.3 8 8
G 3/8 15.5 22 18 2 M 5 10 22 20.8 8 8
G 3/8 15.5 22 18 2 M 5 10 22 20.8 8 8
G 3/8 15.5 22 18 2 M 5 10 22 20.8 8 8
G 3/8 15.5 22 18 2 M 5 10 22 20.8 8 8
G 3/8 15.5 22 18 2 M 5 10 22 20.8 8 8
G 3/8 15.5 22 18 2 M 5 10 22 20.8 8 8
G 3/8 15.5 22 18 2 M 5 10 22 20.8 8 8
G 3/8 15.5 22 18 2 M 5 10 22 20.8 8 8
G 3/8 15.5 22 18 2 M 5 10 22 20.8 8 8
G 3/8 15.5 22 18 2 M 5 10 22 20.8 8 8
G 3/8 15.5 22 18 2 M 5 10 22 20.8 8 8
G 3/8 15.5 22 18 2 M 5 10 22 20.8 8 8
M 16 x 1.5 15.5 22 18 2 M 5 10 22 20.8 8 8
M 16 x 1.5 15.5 22 18 2 M 5 10 22 20.8 8 8
M 16 x 1.5 15.5 22 18 2 M 5 10 22 20.8 8 8
M 16 x 1.5 15.5 22 18 2 M 5 10 22 20.8 8 8
M 16 x 1.5 15.5 22 18 2 M 5 10 22 20.8 8 8
M 16 x 1.5 15.5 22 18 2 M 5 10 22 20.8 8 8
M 16 x 1.5 15.5 22 18 2 M 5 10 22 20.8 8 8
M 16 x 1.5 15.5 22 18 2 M 5 10 22 20.8 8 8
M 16 x 1.5 15.5 22 18 2 M 5 10 22 20.8 8 8
M 16 x 1.5 15.5 22 18 2 M 5 10 22 20.8 8 8
M 16 x 1.5 15.5 22 18 2 M 5 10 22 20.8 8 8
M 16 x 1.5 15.5 22 18 2 M 5 10 22 20.8 8 8
G 1/2 16 26 21 2 M 5 15 26 24.3 8.5 8
G 1/2 16 26 21 2 M 5 17 26 24.3 8.5 8
G 1/2 16 26 21 2 M 5 15 26 24.3 8.5 8
G 1/2 16 26 21 2 M 5 17 26 24.3 8.5 8
