GN 742.5 Vuldoppen en oliepluggen
GN 742.5-E 1

GN 742.5
Vuldoppen en oliepluggen

Bekijk volledig

Omschrijving

1Specificatie

Typen

  • Type O: neutraal
  • Type E: met DIN vulsymbool
  • Type A: met DIN-aftapsymbool

Identificatienr.

  • Nr. 1: zonder ontluchtingsgat

Roestvast staal AISI 316L

Precisie gedraaid, gladde afwerking

Afdichting

Fluoro-elastomeer (FPM / FKM)

  • Bruin
  • temperatuurbestendig tot 180 °C
2Informatie

Roestvrijstalen schroefdraadpluggen GN 742.5 kunnen worden gebruikt in bijzonder agressieve omgevingen dankzij het gebruikte materiaal.

De afdichting is ingebed in een radiale uitsparing en kan dus niet verloren gaan, losraken of overbelast raken tijdens het vastdraaien.

De buitendiameter d1 van de roestvrijstalen schroefdraadpluggen GN 742.5 komt overeen met inschroefgatfittingen volgens DIN 3852.

3Op aanvraag
  • Andere schroefdraadmaten
  • Met peilstok
  • Met acrylonitril-butadieenrubber (NBR) afdichting GN 741.5
4Technische informatie

Uitvoering

GN 742.5-A
GN 742.5-A Schroefplug, RVS, met DIN-afvoersymbool

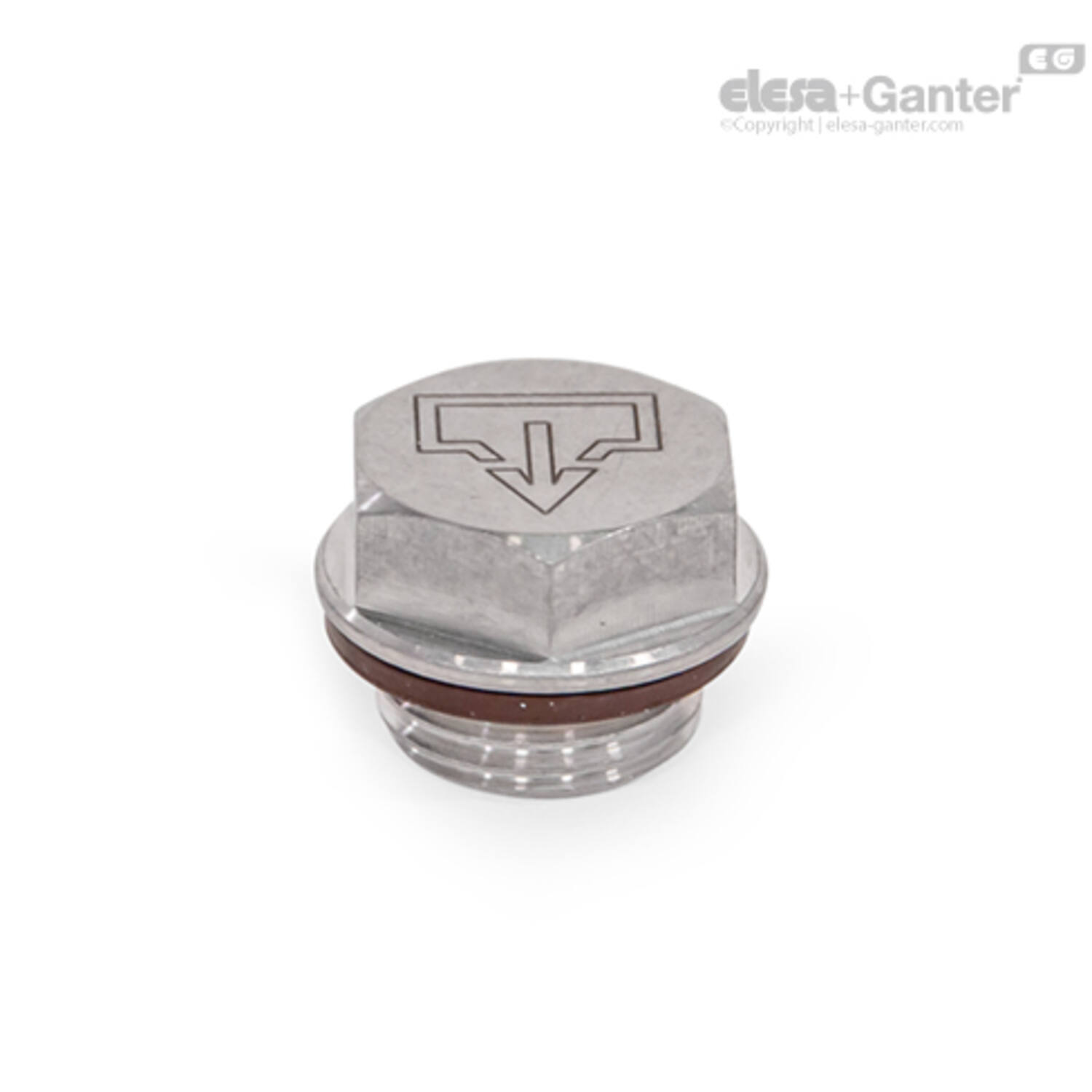

GN 742.5-E
GN 742.5-E Schroefplug, RVS, met DIN-vulsymbool
GN 742.5-O
GN 742.5-O Schroefplug, RVS, neutraal
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
470069755 GN 742.5-19-G1/4-E-1
€ 13,32
470069758 GN 742.5-19-M14x1,5-E-1
€ 13,32
470069761 GN 742.5-22-G3/8-E-1
€ 13,40
470069764 GN 742.5-22-M16x1,5-E-1
€ 13,40
470069767 GN 742.5-26-G1/2-E-1
€ 15,32
470069770 GN 742.5-26-M20x1,5-E-1
€ 15,32
470069773 GN 742.5-32-G3/4-E-1
€ 19,59
470069776 GN 742.5-32-M26x1,5-E-1
€ 19,59
470069779 GN 742.5-40-G1-E-1
€ 28,43
470069782 GN 742.5-40-M33x1,5-E-1
€ 28,43

d2

l1

Gewicht (g)

s

d1

t

d3

l2
G 1/4 15.5 20 15 19 8 M 5 8
M 14 x 1,5 15.5 20 15 19 8 M 5 8
G 3/8 15.5 29 18 22 8 M 5 8
M 16 x 1,5 15.5 29 18 22 8 M 5 8
G 1/2 16 44 21 26 8 M 5 8.5
M 20 x 1,5 16 44 21 26 8 M 5 8.5
G 3/4 17 78 27 32 8 M 5 9
M 26 x 1,5 17 78 27 32 8 M 5 9
G 1 19.5 136 32 40 8 M 5 11
M 33 x 1,5 19.5 136 32 40 8 M 5 11
