Omschrijving
Messing MS
Glad
Roestvast staal AISI 316L A4
Glad

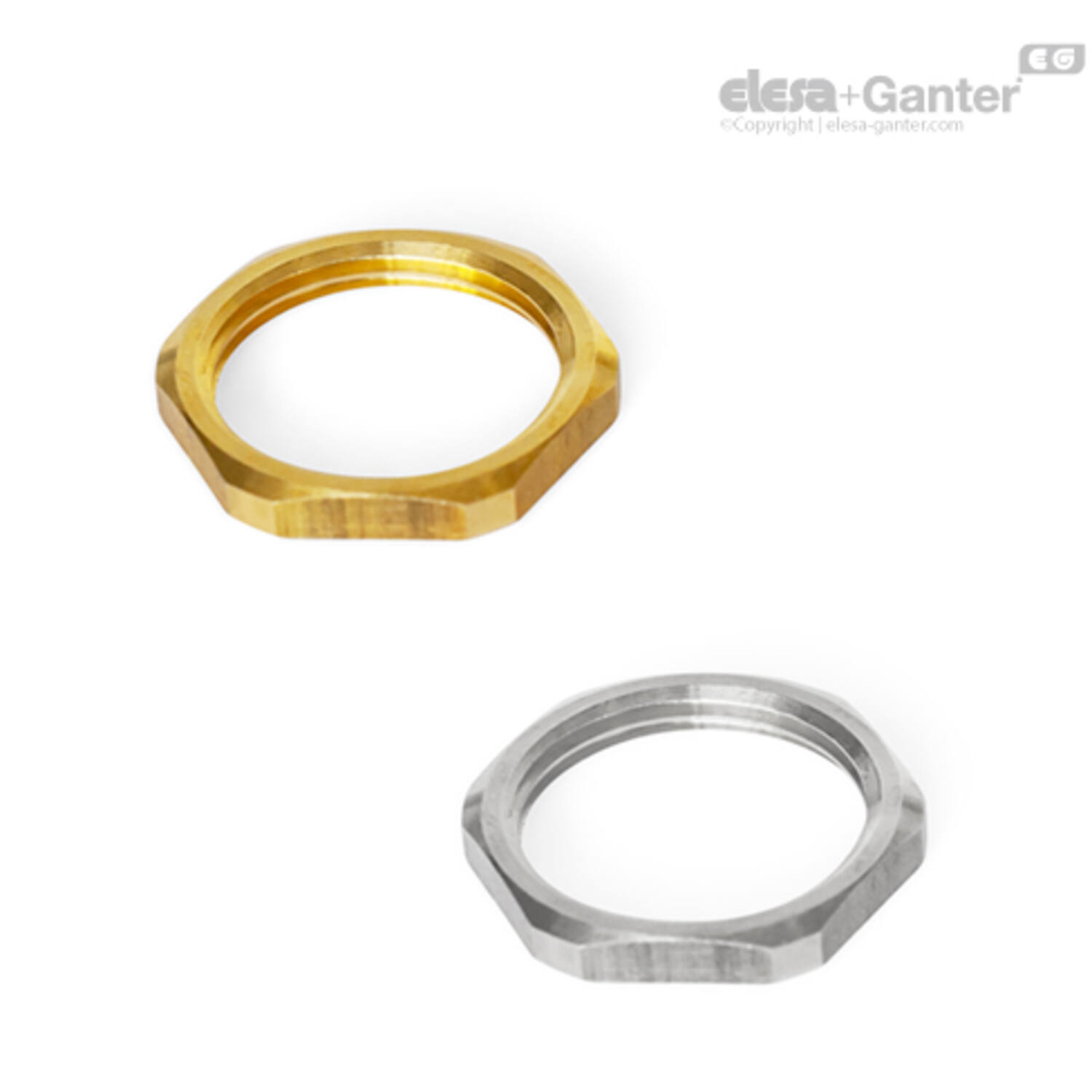

Bevestigingsmoeren GN 7430 worden bijvoorbeeld gebruikt om ontluchtingselementen, oliepeilglazen of schroefdoppen vast te maken wanneer de wand te dun is om een schroefdraad in te steken of wanneer dit moet worden vermeden om de productie te vereenvoudigen.
Het ruime zeskantprofiel is aan slechts één zijde afgeschuind, hetgeen het draagoppervlak en de draadlengte verhoogt.
De roestvrijstalen versies kunnen worden gepuntlast in de behuizing voor een vlotte assemblage en zijn doorgaans geschikt voor toepassingen in agressieve omgevingen.
Uitvoering
| Filters resetten | Filter: | ||||
Code |
Product omschrijving |
Aantal |
Prijs |
Bestel |
CAD |
|---|---|---|---|---|---|
| 470059683 | GN 7430-G1-A4 |
|
|||
| 900000063 | GN 7430-G1/2-A4 |
|
|||
| 470059681 | GN 7430-G11/4-A4 |
|
|||
| 470059686 | GN 7430-G3/4-A4 |
|
|||
| 470059688 | GN 7430-G3/8-A4 |
|
|||
| 470059692 | GN 7430-M16x1,5-A4 |
|
|||
| 470059694 | GN 7430-M20x1,5-A4 |
|
|||
| 470059696 | GN 7430-M26x1,5-A4 |
|
|||
| 470059699 | GN 7430-M33x1,5-A4 |
|
|||
| 470059702 | GN 7430-M42x1,5-A4 |
|
|||
|
|
|
|
|
|
|
Gewicht (g) |
s |
d1 |
d2 +0.3 |
B |
|---|---|---|---|---|
| 24 | 41 | G 1 | 33.3 | 5 |
| 11 | 24 | G 1/2 | 21 | 4 |
| 19 | 46 | G 1 1/4 | 42 | 5 |
| 8 | 30 | G 3/4 | 26.5 | 4 |
| 4 | 21 | G 3/8 | 16.7 | 3 |
| 4 | 21 | M 16 x 1.5 | 16 | 3 |
| 13 | 24 | M 20 x 1.5 | 20 | 4 |
| 8 | 30 | M 26 x 1.5 | 26 | 4 |
| 24 | 41 | M 33 x 1.5 | 33 | 5 |
| 30 | 50 | M 42 x 1.5 | 42 | 5 |
