GN 7490 Vuldoppen
GN 7490-NI 1

GN 7490
Vuldoppen

Bekijk volledig
__logo__RoHS__

Omschrijving

1Specificatie

Typen

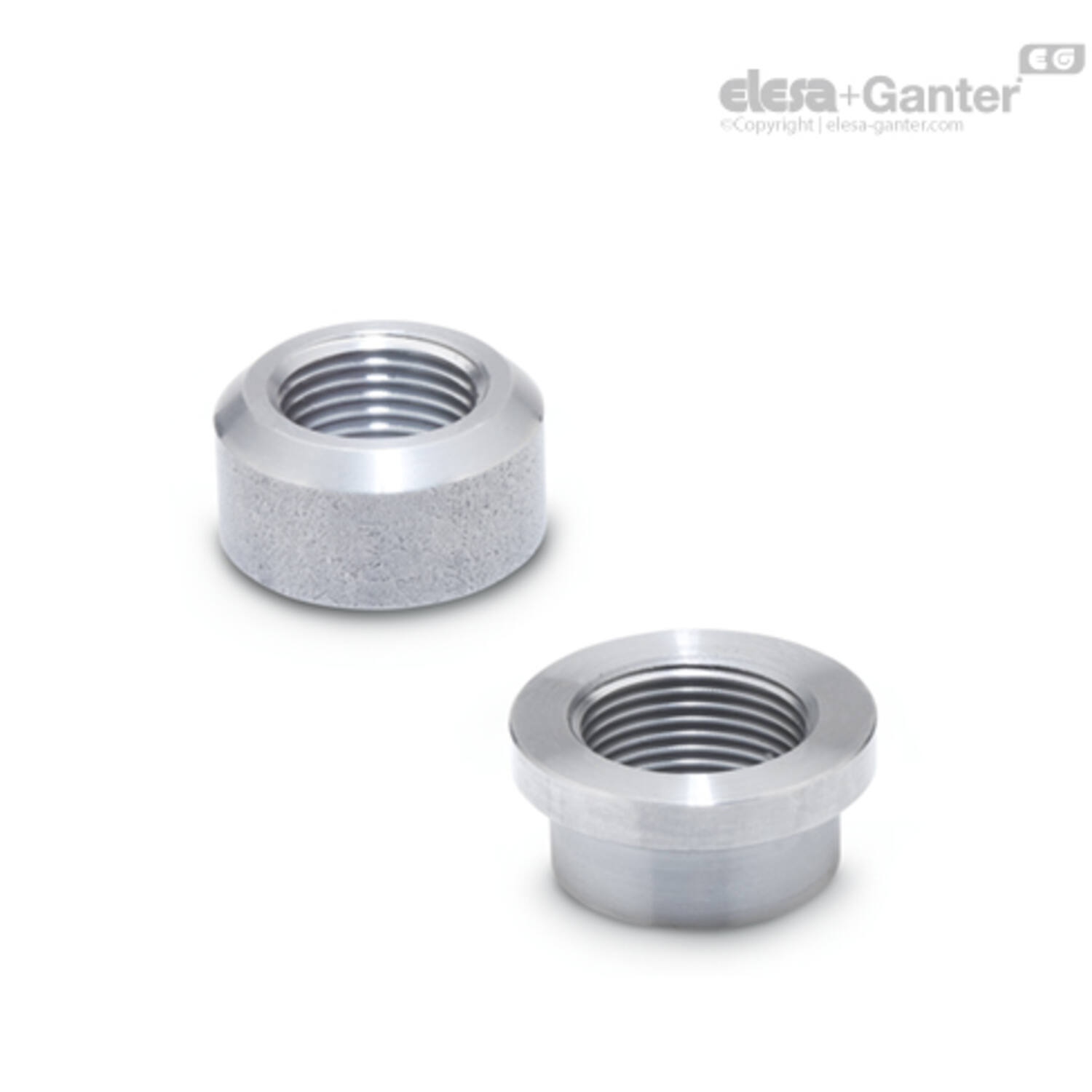

  • Type A: met afschuining
  • Type B: met kraag

Uitvoering in staal

Staal ST

  • Lasbaar
  • gedraaid
  • Glad

Uitvoering in RVS

RVS AISI 304 NI

  • Lasbaar
  • gedraaid
  • Glad
2Informatie

Lasbussen GN 7490 worden gebruikt om schroefdraadverbindingen vast te maken aan containers, tanks of hydraulische cilinders door te lassen.

Vul- en aftappluggen, ventilatie- en ontluchtingselementen, en oliepeilglazen kunnen dan eenvoudig worden geïnstalleerd door ze erin te schroeven.

De platte oppervlakken worden bewerkt en kunnen worden gebruikt als afdichtingsvlakken in combinatie met een geschikt afdichtingselement.

De voldoende gedimensioneerde wanden voorkomen vervorming of doorbranden tijdens het lassen

Type B (met kraag) wordt gebruikt indien de exacte positionering binnen het montageboorgat of een lage installatiehoogte gewenst is.

3Technische informatie

Uitvoering

GN 7490
GN 7490 Lasfittingen
GN 7490-NI
GN 7490-NI Lasfittingen
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
470027520 GN 7490-NI-G1-A
€ 15,86
470027521 GN 7490-NI-G1-B
€ 16,01
470027510 GN 7490-NI-G1/2-A
€ 5,20
470027511 GN 7490-NI-G1/2-B
€ 5,54
470027512 GN 7490-NI-G1/4-A
€ 4,07
470027513 GN 7490-NI-G1/4-B
€ 4,39
470027514 GN 7490-NI-G1/8-A
€ 3,15
470027515 GN 7490-NI-G1/8-B
€ 3,22
470027516 GN 7490-NI-G11/2-A
€ 24,42
470027517 GN 7490-NI-G11/2-B
€ 24,42
470027518 GN 7490-NI-G11/4-A
€ 20,94
470027519 GN 7490-NI-G11/4-B
€ 21,03
470027524 GN 7490-NI-G2-A
€ 40,28
470027525 GN 7490-NI-G2-B
€ 40,46
470027522 GN 7490-NI-G21/2-A
€ 55,34
470027523 GN 7490-NI-G21/2-B
€ 55,34
470027530 GN 7490-NI-G3-A
€ 71,54
470027531 GN 7490-NI-G3-B
€ 71,88
470027526 GN 7490-NI-G3/4-A
€ 8,10
470027527 GN 7490-NI-G3/4-B
€ 7,98
470027528 GN 7490-NI-G3/8-A
€ 4,17
470027529 GN 7490-NI-G3/8-B
€ 4,47
470027532 GN 7490-NI-M10x1-A
€ 2,20
470027533 GN 7490-NI-M10x1-B
€ 2,29
470027534 GN 7490-NI-M12x1,5-A
€ 3,56
470027535 GN 7490-NI-M12x1,5-B
€ 3,71
470027536 GN 7490-NI-M14x1,5-A
€ 3,27
470027537 GN 7490-NI-M14x1,5-B
€ 3,51
470027538 GN 7490-NI-M16x1,5-A
€ 4,34
470027539 GN 7490-NI-M16x1,5-B
€ 4,56
470027540 GN 7490-NI-M18x1,5-A
€ 5,73
470027541 GN 7490-NI-M18x1,5-B
€ 5,93
470027542 GN 7490-NI-M20x1,5-A
€ 5,90
470027543 GN 7490-NI-M20x1,5-B
€ 5,83
470027544 GN 7490-NI-M22x1,5-A
€ 6,54
470027545 GN 7490-NI-M22x1,5-B
€ 6,64
470027546 GN 7490-NI-M26x1,5-A
€ 8,76
470027547 GN 7490-NI-M26x1,5-B
€ 8,86
470027548 GN 7490-NI-M27x2-A
€ 8,81
470027549 GN 7490-NI-M27x2-B
€ 8,95
470027550 GN 7490-NI-M33x2-A
€ 16,67
470027551 GN 7490-NI-M33x2-B
€ 16,74
470027552 GN 7490-NI-M42x2-A
€ 21,50
470027553 GN 7490-NI-M42x2-B
€ 21,59
470027554 GN 7490-NI-M48x2-A
€ 24,55
470027555 GN 7490-NI-M48x2-B
€ 24,91

h2

d2

Gewicht (g)

d1

h1

d3
N.v.t. 50 165 G 1 20 40
7.5 50 111 G 1 20 40
N.v.t. 32 52 G 1/2 16 26
4.5 32 36 G 1/2 16 26
N.v.t. 24 35 G 1/4 14 20
3 24 24 G 1/4 14 20
N.v.t. 20 18 G 1/8 10 16
3 20 13 G 1/8 10 16
N.v.t. 65 282 G 1 1/2 24 55
7.5 65 177 G 1 1/2 24 55
N.v.t. 60 243 G 1 1/4 22 50
7.5 60 150 G 1 1/4 22 50
N.v.t. 80 474 G2 27 70
8 80 318 G2 27 70
N.v.t. 95 628 G2 1/2 30 85
8 95 408 G2 1/2 30 85
N.v.t. 110 895 G3 33 100
8 110 598 G3 33 100
N.v.t. 40 96 G 3/4 18 32
6 40 58 G 3/4 18 32
N.v.t. 28 41 G 3/8 14 22
4.5 28 28 G 3/8 14 22
N.v.t. 20 18 M 10 x 1 10 16
3 20 14 M 10 x 1 10 16
N.v.t. 24 37 M 12 x 1.5 14 20
3 24 26 M 12 x 1.5 14 20
N.v.t. 24 33 M 14 x 1.5 14 20
3 24 22 M 14 x 1.5 14 20
N.v.t. 28 44 M 16 x 1.5 14 22
4.5 28 26 M 16 x 1.5 14 22
N.v.t. 32 67 M 18 x 1.5 16 26
4.5 32 43 M 18 x 1.5 16 26
N.v.t. 32 60 M 20 x 1.5 16 26
4.5 32 42 M 20 x 1.5 16 26
N.v.t. 32 53 M 22 x 1.5 16 26
4.5 32 34 M 22 x 1.5 16 26
N.v.t. 40 99 M 26 x 1.5 18 32
6 40 57 M 26 x 1.5 18 32
N.v.t. 40 94 M 27 x 2 18 32
6 40 53 M 27 x 2 18 32
N.v.t. 50 167 M 33 x 3 20 40
7.5 50 111 M 33 x 3 20 40
N.v.t. 60 241 M 42 x 2 22 50
7.5 60 160 M 42 x 2 22 50
N.v.t. 65 277 M 48 x 2 24 55
7.5 65 173 M 48 x 2 24 55
