GN 750 Bedieningshendels
GN 750-N 1

GN 750
Bedieningshendels

Bekijk volledig

Omschrijving

1Specificatie

Boringcode

  • Versie B: zonder spiebaan
  • Versie K: met spiebaan DIN 6885-1 P9
  • Versie V: met vierkant DIN 79

Typen

  • Type M: Afdekkap met indicatorpunt
  • Type N: Afdekkap blank

Naaf / as

Staal

Gezwart

Afdekking

Kunststof, polyamide (PA)

lichtgrijs

Cilindrische knop I.280

Kunststof, fenolhars (PF)

zwart, glanzende afwerking

2Informatie

De afdekking van de bedieningsnaven GN 750 verbergt bevestigingselementen (zie montagevoorbeelden) en vooruitstekende en terugspringende assen. Het is ook geschikt voor het afdrukken van tekens en symbolen.

Bij de montage wordt de afdekking met de hand aangedrukt. Om ze te verwijderen, kunt u ze met een schroevendraaier bij de uitsparing optillen.

3Op aanvraag
  • Schakelhandgreepuitvoeringen van de montagevoorbeelden
4Technische informatie5Montagevoorbeelden

Schakelhandgrepen GN 750 met verend drukstuk GN 614 , gemonteerd met een dwarspen. Het verend drukstuk is zo geplaatst dat de installatie eenvoudig verloopt. Indien gewenst kan de arrêteerkegel uit de schakelnaaf worden geboord voordat het drukstuk wordt gemonteerd. De verzonken as en de boring voor het verend drukstuk worden door de afdekking verborgen.

Schakelhandgrepen GN 750 met naafspie / inlegspie, axiaal gemonteerd door verzonken ring GN 184 , met een ringvormige groef voor het bevestigen van pennen om de rotatiehoek te beperken.




Uitvoering

GN 750-M

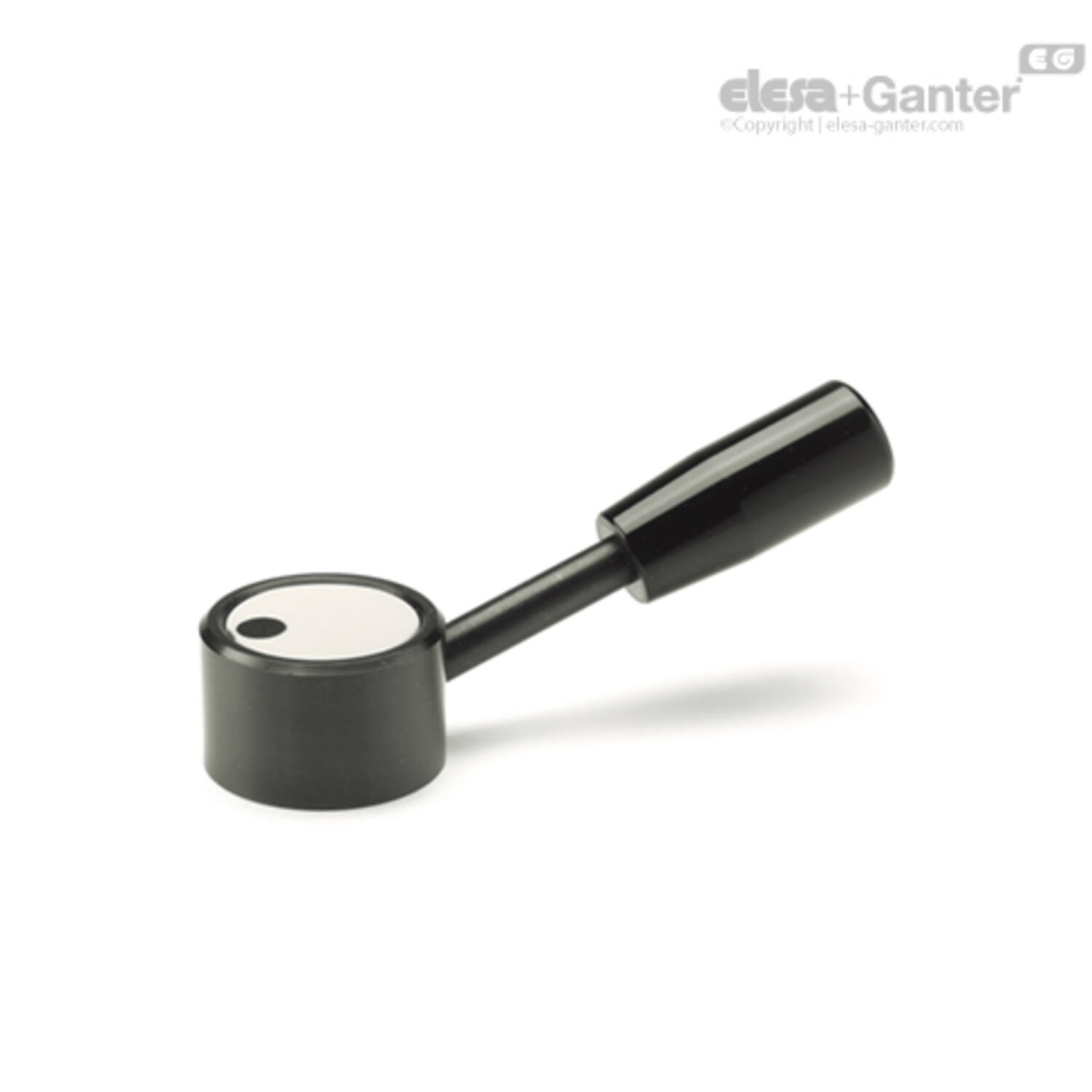

GN 750-M Bedieningshendel, staal, afdekkapje met indicatiepunt
GN 750-N
GN 750-N Bedieningshendel, staal, afdekkapje glad
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
100505190 GN 750-32-B10-N
€ 21,35
100505192 GN 750-32-K10-N
€ 25,35
100505195 GN 750-32-V10-N
€ 25,35
100505210 GN 750-40-B10-N
€ 24,81
100505220 GN 750-40-B12-N
€ 24,81
100505222 GN 750-40-K10-N
€ 28,82
100505224 GN 750-40-K12-N
€ 28,82
100505226 GN 750-40-V10-N
€ 28,82
100505228 GN 750-40-V12-N
€ 28,82
100505250 GN 750-50-B14-N
€ 31,65
100505260 GN 750-50-B16-N
€ 31,65
100505262 GN 750-50-K14-N
€ 35,65
100505286 GN 750-50-K16-N
€ 35,65
100505265 GN 750-50-V14-N
€ 35,65
100505267 GN 750-50-V16-N
€ 35,65

h2

d4

Gewicht (g)

d6

d2 H7

d1

h1

l

h3

h4 ≈

d3

d5
15 23 123 8 B 10 32 21 84 4.2 43 25 18
15 23 121 8 K 10 32 21 84 4.2 43 25 18
15 23 116 8 V 10 32 21 84 4.2 43 25 18
19 30 239 9 B 10 40 25 106 4 54 32 21
19 30 232 9 B 12 40 25 106 4 54 32 21
19 30 236 9 K 10 40 25 106 4 54 32 21
19 30 229 9 K 12 40 25 106 4 54 32 21
19 30 232 9 V 10 40 25 106 4 54 32 21
19 30 230 9 V 12 40 25 106 4 54 32 21
22 37.5 412 11 B 14 50 28 130 3.8 63 40 23
22 37.5 406 11 B 16 50 28 130 3.8 63 40 23
22 37.5 408 11 K 14 50 28 130 3.8 63 40 23
22 37.5 402 11 K 16 50 28 130 3.8 63 40 23
22 37.5 412 11 V 14 50 28 130 3.8 63 40 23
22 37.5 403 11 V 16 50 28 130 3.8 63 40 23
