GN 753.1 Transportbaanelementen
GN 753.1-ZL 1
GN 753.1-ZL 2

GN 753.1
Transportbaanelementen

Bekijk volledig

Omschrijving

1Specificatie

Typen

  • Type ZL: cilindrisch
  • Type KV: convex

Identificatienr.

  • Nr. 1: met boring
  • Nr. 2: stang met externe draad
  • Nr. 3: stang met interne draad

Buitenloop

Kunststof, polyacetaal (POM)

Bedrijfstemperatuur -20 °C tot 100 °C

kogellager

  • Staal, 100Cr6, gehard
  • Bedekt (afdekschijven 2Z)

tapbout

Staal, verzinkt

2Informatie

Geleiderollen GN 753.1 kunnen worden gebruikt als geleiders, lagers of steunen voor kleine tot middelgrote belastingen. Ze kunnen ook worden gebruikt om aangepaste lineaire geleiderailsystemen te maken.

Het in de tabel vermelde radiale draagvermogen moet worden opgevat als een richtwaarde waarbij de geleiderollen een levensduur van minimaal 200.000 m bereiken. De voorwaarden voor het bereiken van deze levenslange prestatie zijn een snelheid van 0,4 m/s, een schoon, droog, vlak, glad en hard oppervlak om tegenaan te rollen en een bedrijfstemperatuur tussen 15 °C en 30 °C. Over het algemeen mogen de geleiderollers niet onder axiale belasting worden gebruikt.

3Technische informatie4Toepassingsvoorbeelden

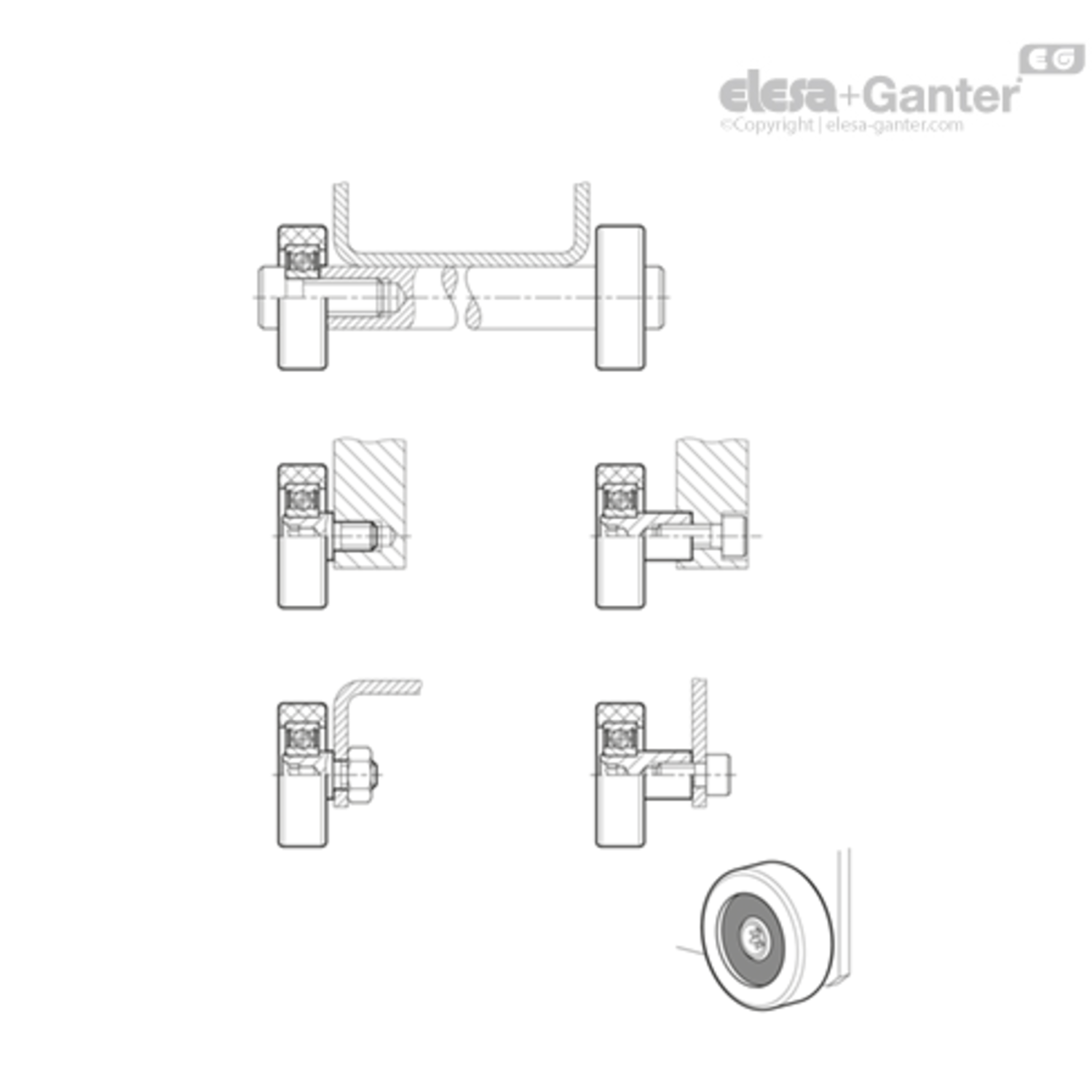

  • Toepassingsvoorbeelden


Uitvoering

GN 753.1-ZL

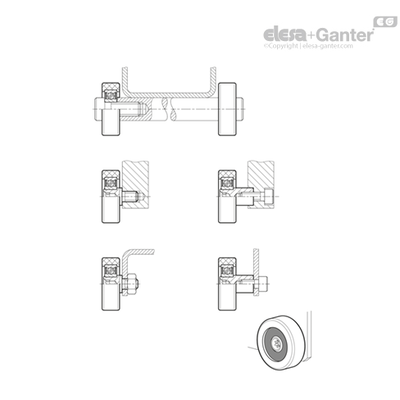

GN 753.1-ZL Geleiderol, kunststof met kogellager, cilindrisch
GN 753.1-KV

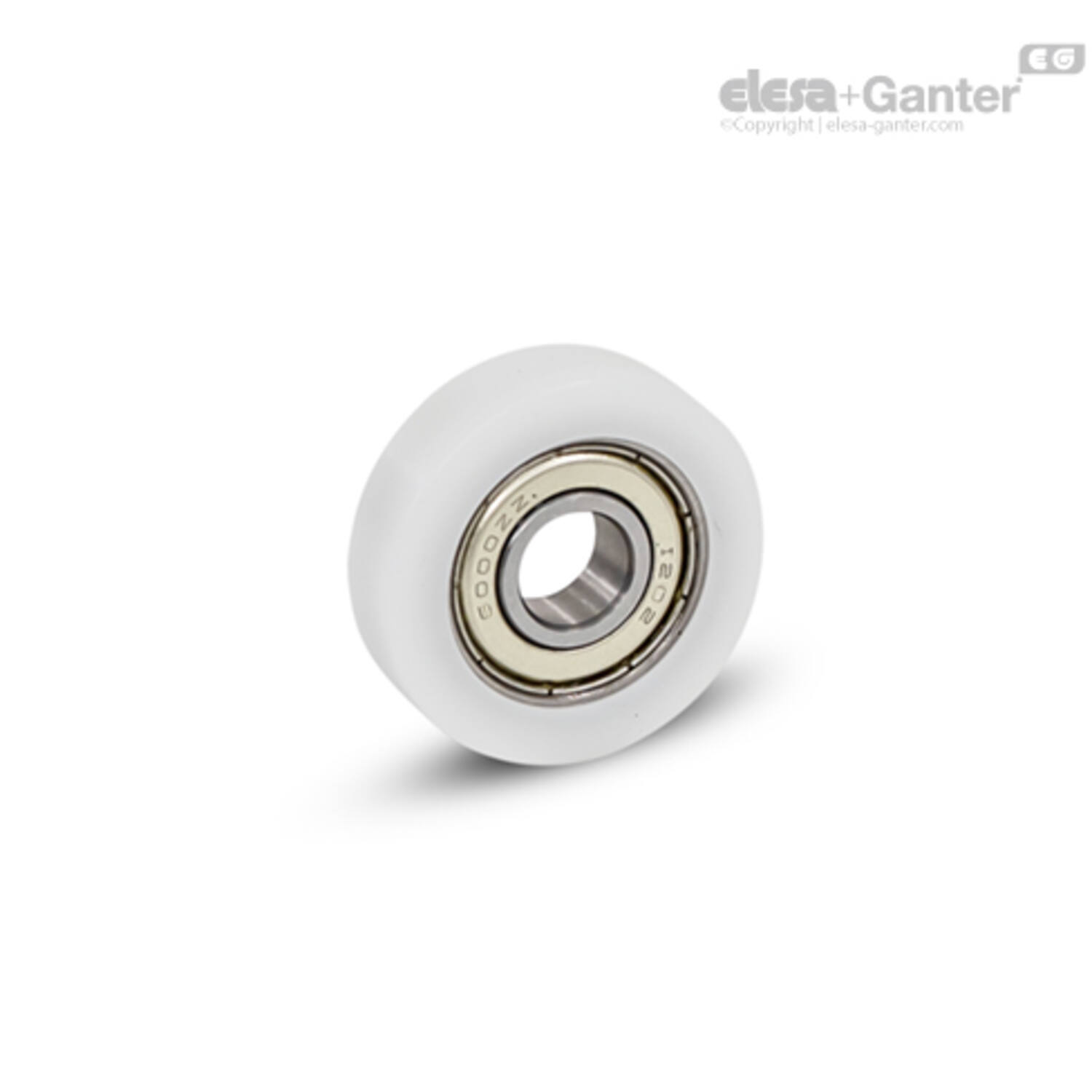

GN 753.1-KV Geleiderol, kunststof met kogellager, convex
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
470070615 GN 753.1-22-B5-ZL-1
€ 6,12
470070617 GN 753.1-22-M4-ZL-3
€ 9,32
470070619 GN 753.1-22-M5-ZL-2
€ 10,52
470070621 GN 753.1-25-B6-ZL-1
€ 5,90
470070623 GN 753.1-25-M4-ZL-3
€ 9,83
470070625 GN 753.1-25-M5-ZL-2
€ 10,17
470070627 GN 753.1-30-B8-ZL-1
€ 6,95
470070629 GN 753.1-30-M5-ZL-3
€ 10,59
470070631 GN 753.1-30-M6-ZL-2
€ 11,32
470070633 GN 753.1-35-B10-ZL-1
€ 7,47
470070635 GN 753.1-35-M6-ZL-3
€ 11,20
470070637 GN 753.1-35-M8-ZL-2
€ 12,32
470070639 GN 753.1-42-B10-ZL-1
€ 8,47
470070641 GN 753.1-42-M6-ZL-3
€ 12,32
470070643 GN 753.1-42-M8-ZL-2
€ 13,42
470070645 GN 753.1-50-B10-ZL-1
€ 9,03
470070647 GN 753.1-50-M6-ZL-3
€ 14,10
470070649 GN 753.1-50-M8-ZL-2
€ 15,01

b2

d4

l1

l3

Gewicht (g)

d6

t min

d3

d5

l2
5 N.v.t. N.v.t. N.v.t. 6 N.v.t. N.v.t. N.v.t. 8.5 N.v.t.
5 M 4 N.v.t. 9 11 9 7 N.v.t. 8.5 N.v.t.
5 N.v.t. 1 N.v.t. 9 9 N.v.t. M 5 8.5 7.5
6 N.v.t. N.v.t. N.v.t. 10 N.v.t. N.v.t. N.v.t. 10.5 N.v.t.
6 M 4 N.v.t. 9 17 10 8 N.v.t. 10.5 N.v.t.
6 N.v.t. 1 N.v.t. 14 10 N.v.t. M 5 10.5 7.5
7 N.v.t. N.v.t. N.v.t. 17 N.v.t. N.v.t. N.v.t. 12 N.v.t.
7 M 5 N.v.t. 9 28 12 10 N.v.t. 12 N.v.t.
7 N.v.t. 1.5 N.v.t. 23 12 N.v.t. M 6 12 9
8 N.v.t. N.v.t. N.v.t. 26 N.v.t. N.v.t. N.v.t. 14 N.v.t.
8 M 6 N.v.t. 12 44 14 12 N.v.t. 14 N.v.t.
8 N.v.t. 1.5 N.v.t. 37 14 N.v.t. M 8 14 12
9 N.v.t. N.v.t. N.v.t. 44 N.v.t. N.v.t. N.v.t. 17 N.v.t.
9 M 6 N.v.t. 12 64 14 12 N.v.t. 17 N.v.t.
9 N.v.t. 1.5 N.v.t. 57 14 N.v.t. M 8 17 12
11 N.v.t. N.v.t. N.v.t. 74 N.v.t. N.v.t. N.v.t. 19 N.v.t.
11 M 6 N.v.t. 12 95 14 12 N.v.t. 19 N.v.t.
11 N.v.t. 1.5 N.v.t. 89 14 N.v.t. M 8 19 12
