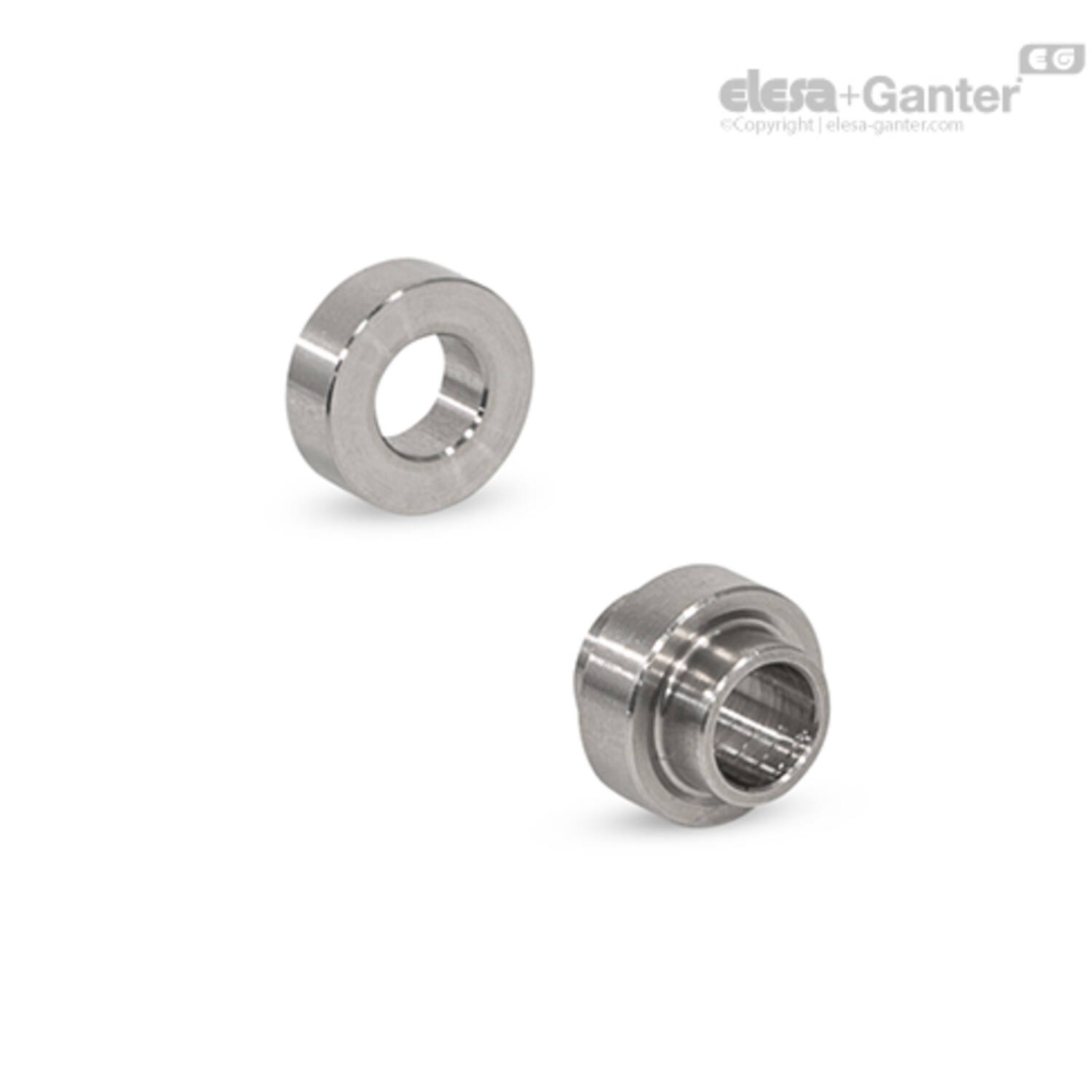

Omschrijving
Typen

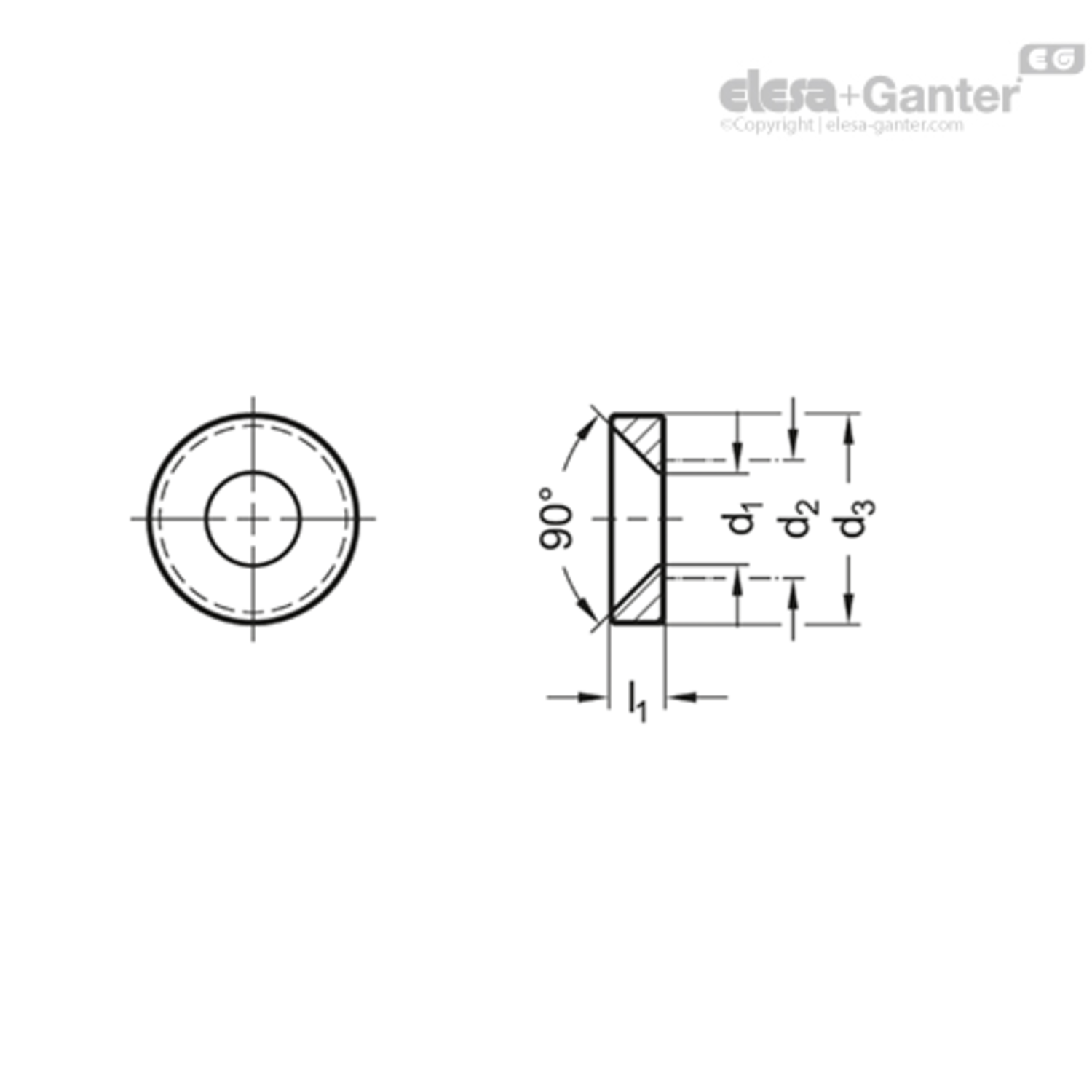

- Type U: sluitring
- Type E: stelring
- Type AO: bus, geen centrering
- Type AE: bus, eenzijdige centrering
- Type AB: bus, tweezijdige centrering
RVS AISI 303 NI
gladde afwerking
Montageaccessoires GN 753.2 zijn ontworpen voor geleiderollen GN 753.1 en GN 753. Met ringen van het type U worden geleiderollen compact en elegant vastgemaakt met een schroef met verzonken kop. Ringen van het type E hebben een excentrisch bevestigingsgat dat de radiale afstelling van geleiderollen mogelijk maakt.
Met bussen van het type AO, AE en AB kunnen een of meer geleiderollen worden gemonteerd met een gedefinieerde ruimte ertussen of ten opzichte van het montagevlak. De centreerkraag in type AE en AO positioneert de bussen en zorgt voor positieve vergrendeling met het montagegat.
| Filters resetten | Filter: | ||||
Code |
Product omschrijving |
Aantal |
Prijs |
Bestel |
CAD |
|---|---|---|---|---|---|
| 470159780 | GN 753.2-4-5-2,5-U-NI |
|
|||
| 470159781 | GN 753.2-5-6-3-U-NI |
|
|||
| 470159782 | GN 753.2-6-8-3,5-U-NI |
|
|||
| 470159783 | GN 753.2-8-10-4,5-U-NI |
|
|||
|
|
|
|
|
|
|
|
l1 |
Gewicht (g) |
d2 Boorgeleiderol |
d1 |
voor verz. schroeven |
d3 |
|---|---|---|---|---|---|
| 2.5 | 1 | 5 | 4 | M 4 | 10 |
| 3 | 2 | 6 | 5 | M 5 | 12 |
| 3.5 | 3 | 8 | 6 | M 6 | 14 |
| 4.5 | 5 | 10 | 8 | M 8 | 18 |
