GN 784 Kogelgewricht, aluminium
GN 784-B 1

GN 784
Kogelgewricht, aluminium

Opmerking:
* / ** / *** De bruikbare schroefdraaddiepte voor d2 / d3 / d5 bedraagt ​​1,5 x schroefdraaddiameter voor metrische schroefdraad

Bekijk volledig
__logo__RoHS__

Omschrijving

1Specificatie

Typen

  • Type A: kogel met binnendraad
  • Type B: kogel met buitendraad

Identificatienr.

  • Nr. 1: klemming met verstelbare handhefboom
  • Nr. 2: klemming met stelschroef

Behuizing

Aluminium

geanodiseerd, zwart ELS

Basisplaat, kogel

Aluminium, gladde afwerking

Verstelbare handhefboom (identificatienr. 1)

  • Zinkspuitgietwerk

Kunststof bekleding

zilver, RAL 9006, textuurafwerking

  • Draadstang en borgschroef

Roestvrij staal AISI 303

Stelschroef (identificatienr. 2)

Roestvast staal AISI 304

2Informatie

Kogelgewrichten GN 784 maken het mogelijk om het kogelpunt nauwkeurig en traploos te verstellen binnen het draaibereik. Dit is een bijzonder voordeel bij het verstellen van scanners, camera's, verlichting, monitoren, enz.

Dankzij het efficiënte klemmechanisme zorgen slechts kleine draaimomenten op de klemschroef voor een relatief sterke klemdruk op de kogel. Deze kracht wordt gemakkelijk uitgeoefend door de klemhendel (identificatienr. 1).

Het kogelgewricht kan vanaf onderen gemonteerd worden met de d5 binnendraad of samen met de GN 784.1flens, verkrijgbaar als accessoire, met drie doorvoergaten van bovenaf.

Voor een permanent hoog draaimoment moeten de contactvlakken van de kogels vetvrij zijn. Overschrijding van het aanbevolen draaimoment verhoogt de borging van het kogelgewricht in de eindstand, maar kan leiden tot verhoogde slijtage en mogelijke uitval van het klemmechanisme.

3Toebehoren4Op aanvraag5Technische informatie

Uitvoering

GN 784-A
GN 784-A Kogelgewricht, aluminium, kogel met binnendraad
GN 784-B
GN 784-B Kogelgewricht, aluminium, kogel met buitendraad
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
470027635 GN 784-23-1/4-B-1-ELS
€ 52,66
460119276 GN 784-23-1/4-B-2-ELS
€ 49,00
470027638 GN 784-23-M5-B-1-ELS
€ 51,22
460119256 GN 784-23-M5-B-2-ELS
€ 47,63
470027639 GN 784-23-M6-B-1-ELS
€ 51,73
460119339 GN 784-23-M6-B-2-ELS
€ 48,07
470027641 GN 784-31-1/4-B-1-ELS
€ 58,93
460119241 GN 784-31-1/4-B-2-ELS
€ 55,29
470027644 GN 784-31-M6-B-1-ELS
€ 58,63
460119299 GN 784-31-M6-B-2-ELS
€ 54,95
470027645 GN 784-31-M8-B-1-ELS
€ 58,63
460119300 GN 784-31-M8-B-2-ELS
€ 54,95
460119278 GN 784-39-3/8-B-1-ELS
€ 67,88
460119317 GN 784-39-3/8-B-2-ELS
€ 62,76
460119377 GN 784-39-M6-B-1-ELS
€ 66,42
460119230 GN 784-39-M6-B-2-ELS
€ 61,32
109532437 GN 784-39-M8-B-1-ELS
€ 70,05
460119340 GN 784-39-M8-B-2-ELS
€ 65,05
460119354 GN 784-49-3/8-B-1-ELS
€ 84,67
460119318 GN 784-49-3/8-B-2-ELS
€ 78,81
460119259 GN 784-49-M10-B-1-ELS
€ 84,94
460119260 GN 784-49-M10-B-2-ELS
€ 79,32
460119342 GN 784-49-M8-B-1-ELS
€ 84,11
460119302 GN 784-49-M8-B-2-ELS
€ 78,57

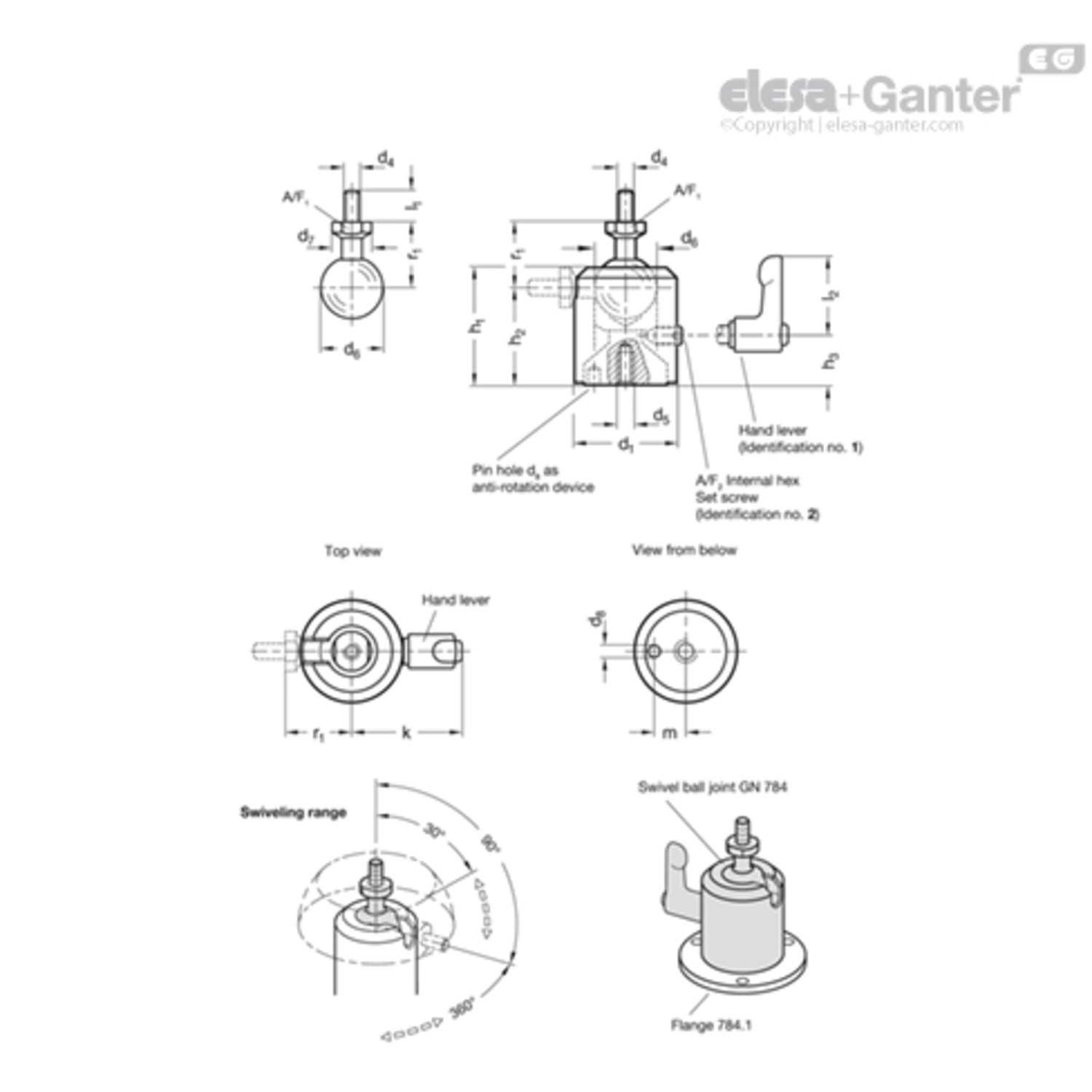

h2

d4

r1

d2

l1

AF 2

k

AF 1

d7

Gewicht (g)

d6

d1

h1

aanbevolen aanhaalmoment in Nm

h3

d3

d5

r2

m

resulterend stopkoppel

l2

d8
21.7 N.v.t. 17.3 N.v.t. 10 N.v.t. 32 9 11 43 14 23 26.6 1.5 10.6 N.v.t. M 5*** N.v.t. 7 4.5 22 2.5
21.7 N.v.t. 17.3 N.v.t. 10 2.5 N.v.t. 9 11 29 14 23 26.6 1.5 10.6 N.v.t. M 5*** N.v.t. 7 4.5 N.v.t. 2.5
21.7 M 5 17.3 N.v.t. 8 N.v.t. 32 9 11 70 14 23 26.6 1.5 10.6 N.v.t. M 5*** N.v.t. 7 4.5 22 2.5
21.7 M 5 17.3 N.v.t. 8 2.5 N.v.t. 9 11 65 14 23 26.6 1.5 10.6 N.v.t. M 5*** N.v.t. 7 4.5 N.v.t. 2.5
21.7 M 6 17.3 N.v.t. 10 N.v.t. 32 9 11 43 14 23 26.6 1.5 10.6 N.v.t. M 5*** N.v.t. 7 4.5 22 2.5
21.7 M 6 17.3 N.v.t. 10 2.5 N.v.t. 9 11 40 14 23 26.6 1.5 10.6 N.v.t. M 5*** N.v.t. 7 4.5 N.v.t. 2.5
29.6 N.v.t. 21.5 N.v.t. 10 N.v.t. 36 12 14 83 18 31 35.5 2.5 14.9 N.v.t. M 6*** N.v.t. 9 6.5 22 3.5
29.6 N.v.t. 21.5 N.v.t. 10 3 N.v.t. 12 14 70 18 31 35.5 2.5 14.9 N.v.t. M 6*** N.v.t. 9 6.5 N.v.t. 3.5
29.6 M 6 21.5 N.v.t. 10 N.v.t. 36 12 14 83 18 31 35.5 2.5 14.9 N.v.t. M 6*** N.v.t. 9 6.5 22 3.5
29.6 M 6 21.5 N.v.t. 10 3 N.v.t. 12 14 70 18 31 35.5 2.5 14.9 N.v.t. M 6*** N.v.t. 9 6.5 N.v.t. 3.5
29.6 M 8 21.5 N.v.t. 12 N.v.t. 36 12 14 84 18 31 35.5 2.5 14.9 N.v.t. M 6*** N.v.t. 9 6.5 22 3.5
29.6 M 8 21.5 N.v.t. 12 3 N.v.t. 12 14 80 18 31 35.5 2.5 14.9 N.v.t. M 6*** N.v.t. 9 6.5 N.v.t. 3.5
37.2 N.v.t. 25.5 N.v.t. 12 N.v.t. 44 13 15 164 24 39 45 4 18.9 N.v.t. M 8*** N.v.t. 12 16 30 4.5
37.2 N.v.t. 25.5 N.v.t. 12 4 N.v.t. 13 15 158 24 39 45 4 18.9 N.v.t. M 8*** N.v.t. 12 16 N.v.t. 4.5
37.2 M 6 25.5 N.v.t. 10 N.v.t. 44 13 15 160 24 39 45 4 18.9 N.v.t. M 8*** N.v.t. 12 16 30 4.5
37.2 M 6 25.5 N.v.t. 10 4 N.v.t. 13 15 130 24 39 45 4 18.9 N.v.t. M 8*** N.v.t. 12 16 N.v.t. 4.5
37.2 M 8 25.5 N.v.t. 12 N.v.t. 44 13 15 158 24 39 45 4 18.9 N.v.t. M 8*** N.v.t. 12 16 30 4.5
37.2 M 8 25.5 N.v.t. 12 4 N.v.t. 13 15 138 24 39 45 4 18.9 N.v.t. M 8*** N.v.t. 12 16 N.v.t. 4.5
46.1 N.v.t. 30.8 N.v.t. 12 N.v.t. 49 17 19.5 292 28 49 56 4 24 N.v.t. M 8*** N.v.t. 16 20 30 4.5
46.1 N.v.t. 30.8 N.v.t. 12 4 N.v.t. 17 19.5 267 28 49 56 4 24 N.v.t. M 8*** N.v.t. 16 20 N.v.t. 4.5
46.1 M 10 30.8 N.v.t. 15 N.v.t. 49 17 19.5 293 28 49 56 4 24 N.v.t. M 8*** N.v.t. 16 20 30 4.5
46.1 M 10 30.8 N.v.t. 15 4 N.v.t. 17 19.5 264 28 49 56 4 24 N.v.t. M 8*** N.v.t. 16 20 N.v.t. 4.5
46.1 M 8 30.8 N.v.t. 12 N.v.t. 49 17 19.5 289 28 49 56 4 24 N.v.t. M 8*** N.v.t. 16 20 30 4.5
46.1 M 8 30.8 N.v.t. 12 4 N.v.t. 17 19.5 263 28 49 56 4 24 N.v.t. M 8*** N.v.t. 16 20 N.v.t. 4.5
