Omschrijving
Roestvrij staal NI
- AISI 303
- licht gebogen, blank
Spindel
Roestvrij staal AISI 303

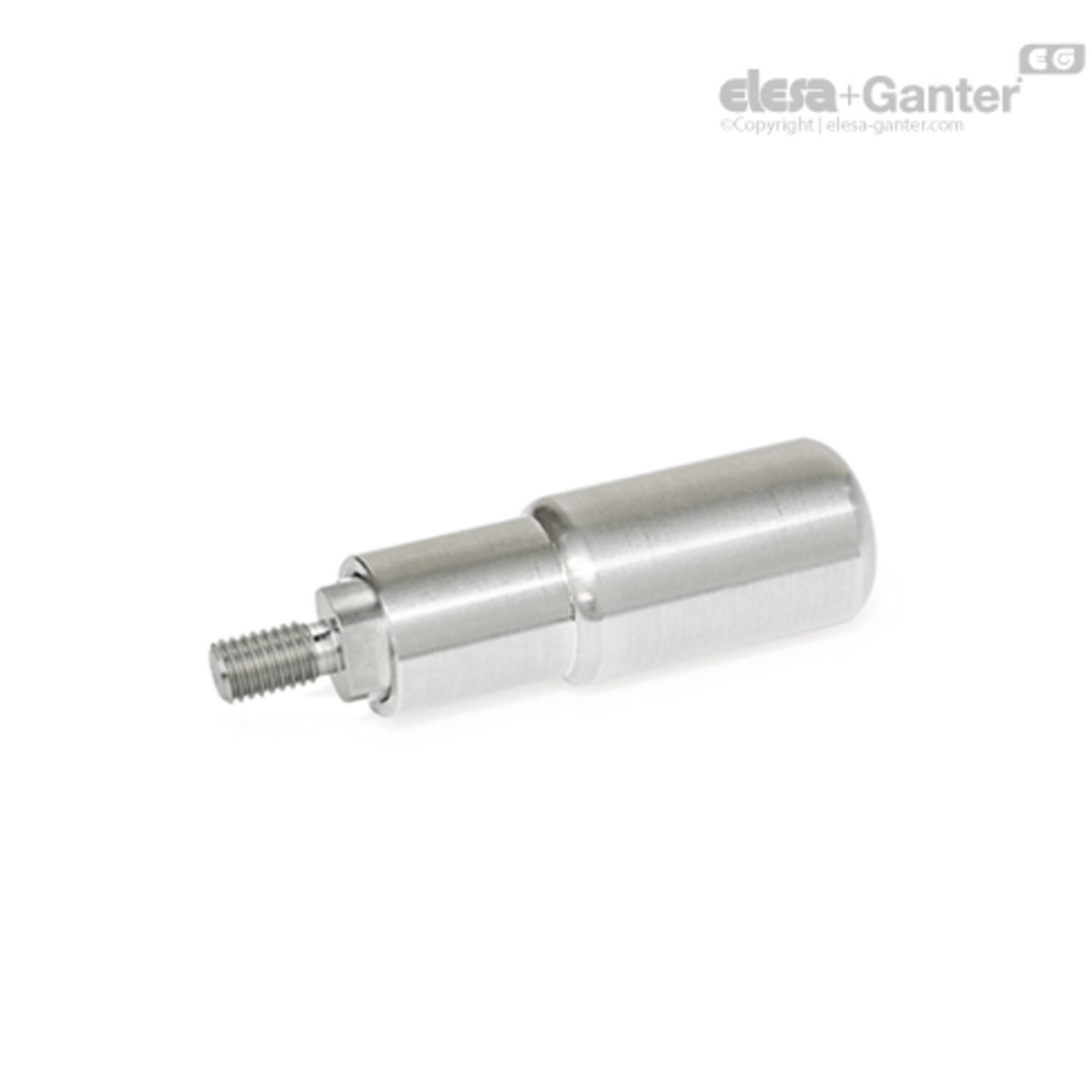

Kenmerkend voor het ontwerp zijn de draaibare roestvrijstalen handgrepen GN 798.4 met hun getrapte vorm, bestaande uit twee cilinders, die de operator een betere grip geven.
Uitvoering
| Filters resetten | Filter: | ||||
Code |
Product omschrijving |
Aantal |
Prijs |
Bestel |
CAD |
|---|---|---|---|---|---|
| 470000605 | GN 798.4-NI-18-M6 |
|
|||
| 470000606 | GN 798.4-NI-22-M8 |
|
|||
| 109559176 | GN 798.4-NI-24-M10 |
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|

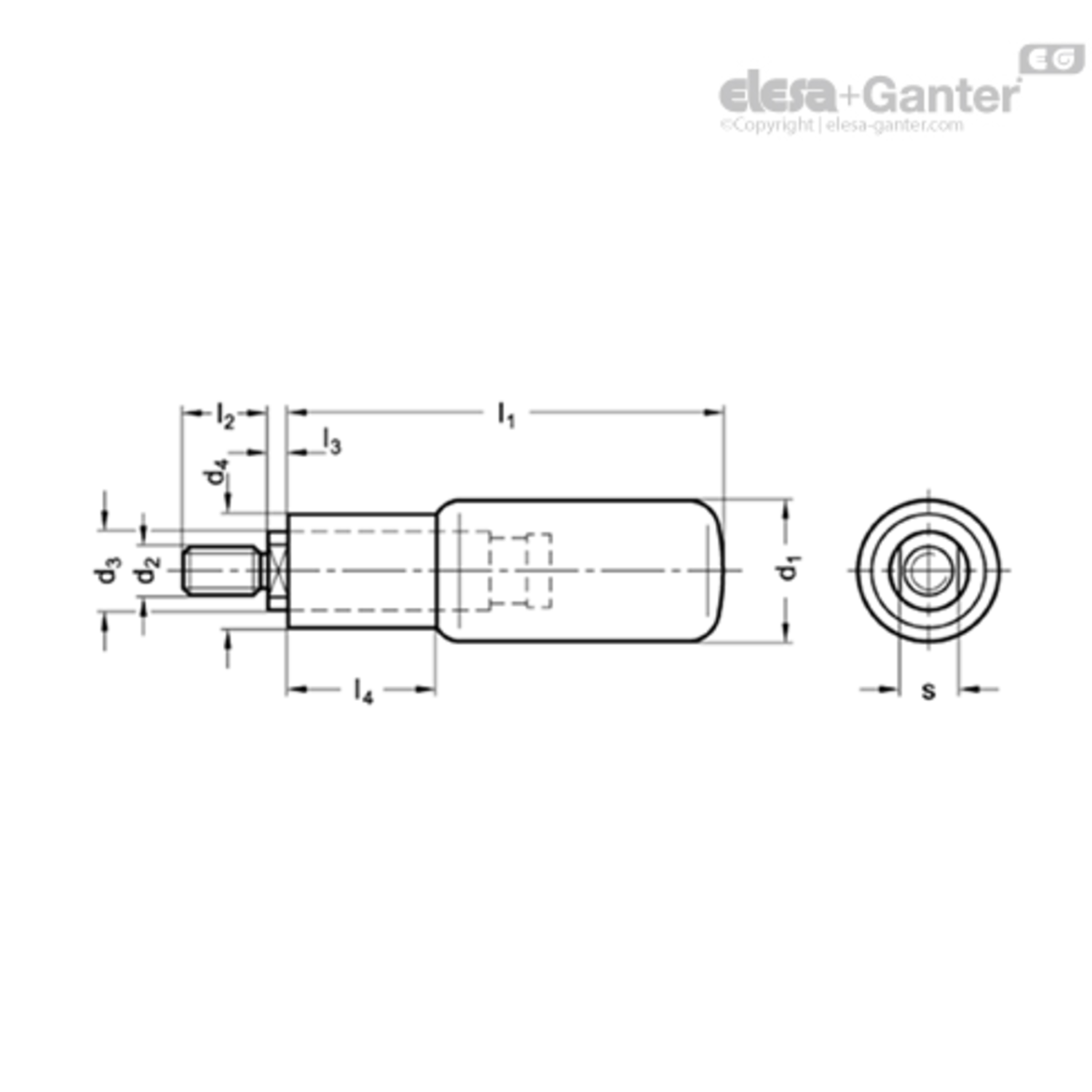

d4 |
l3 ≈ |
d2 |
l1 |
D1 |
Gewicht (g) |
s |
d1 |
l4 |
d3 |
l2 |
|---|---|---|---|---|---|---|---|---|---|---|
| 14.5 | 4 | M 6 | 56 | 18 | 88 | 8 | 18 | 19 | 10 | 13 |
| 18.5 | 5.2 | M 8 | 59 | 22 | 157 | 11 | 22 | 21 | 14 | 14 |
| 18.5 | 5.2 | M 10 | 74 | 24 | 209 | 11 | 24 | 27 | 14 | 16 |
