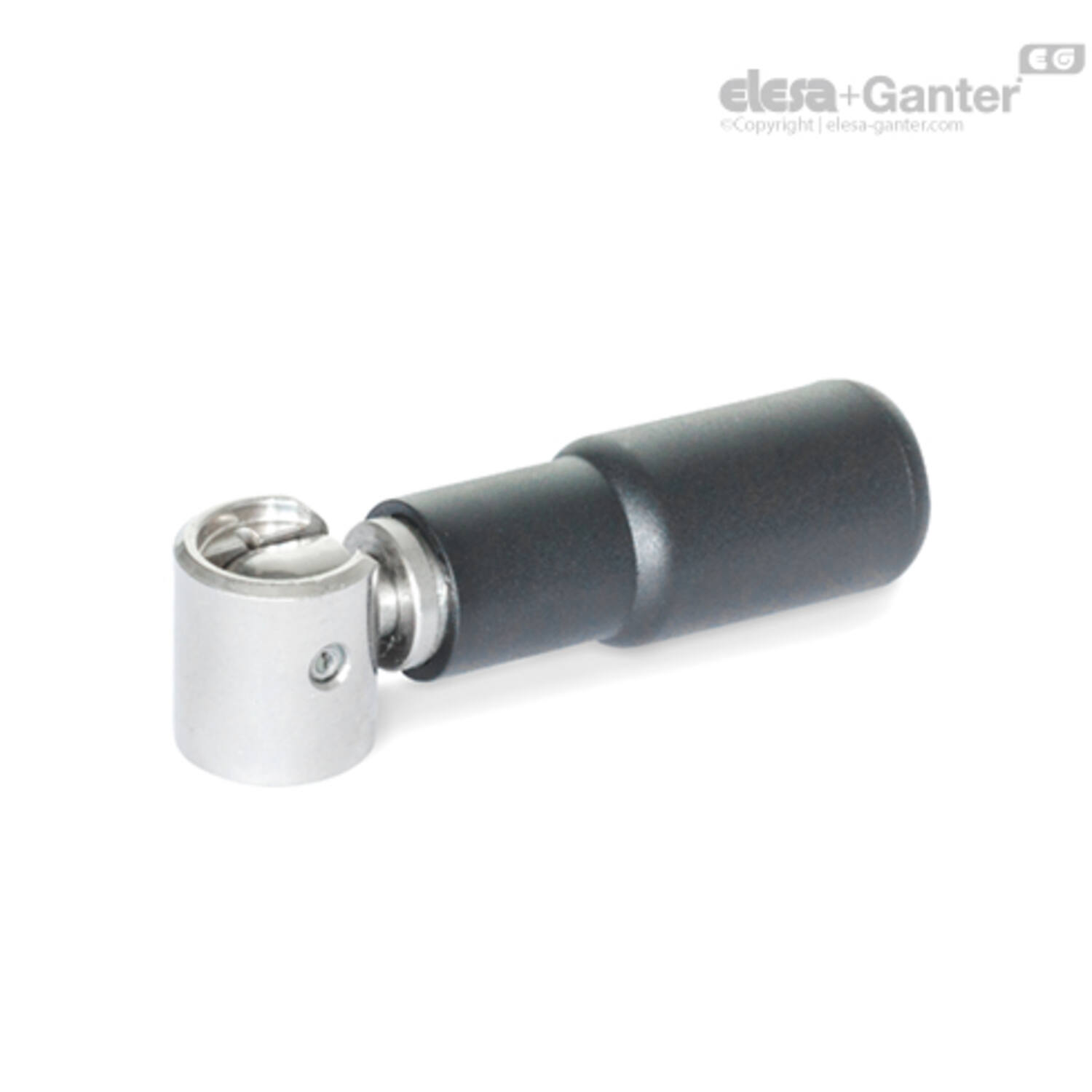

GN 798.8
Inklapbare handgrepen
Omschrijving
Handgreep
Kunststof KT
Technopolymeer (polyamide PA)
- temperatuurbestendig tot 90 °C
- zwart, matte afwerking
- draaibaar
Intrekbaar mechanisme
Roestvast staal
- Asdelen AISI 303
- Vlakke onderkant, gesinterd staal AISI 316 LHC
Intrekbare veiligheidshandgrepen GN 798.8 zijn geschikt voor toepassingen zoals handslingers en handwielen als de handgreep niet in de bedieningsstand kan worden vergrendeld.
Om de handgreep in de bedieningsstand te brengen, moet hij eerst 90° worden gedraaid tot hij stopt tegen een torsieveer en daarna wordt hij tegen de veerdruk in de vasthoudpositie gedrukt.
Door de voorwaartse druk op de handgreep in stand te houden, kan het handwiel gemakkelijk worden gedraaid.
Wanneer de handgreep wordt losgelaten, springt de veer terug in de ingetrokken positie.
Uitvoering
Scroll onderstaande tabel om meer te zien
Code |
Product omschrijving |
Aantal |
Prijs |
Bestel |
CAD |
d2 |
D1 |
l3 |
Gewicht (g) |
l5 |
d1 |
l1 ≈ |
l4 |
d3 |
l2 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Filter |
|
|
|
|
|
|
|
|
|
|
|||||
470005994 | GN 798.8-KT-22 |
|
M 6 | 22 | 5.5 | 84 | 13 | 22 | 82 | 73 | 20 | 22 | |||
161616068 | GN 798.8-KT-24 |
|
M 6 | 24 | 5.5 | 97 | 13 | 24 | n.v.t. | 88 | 20 | 22 | |||
470005996 | GN 798.8-KT-25 |
|
M 6 | 25 | 5.5 | 111 | 13 | 25 | n.v.t. | n.v.t. | 20 | 22 |
