GN 812.1 Verticale snelspanner
GN 812.1 1
GN 812.1 2

GN 812.1
Verticale snelspanner

Verzinkt staal; CVF variant is met GN 708.1 aandrukbout

Bekijk volledig
__logo__RoHS__ __logo__SPEEDYBLOCK__

Omschrijving

1Specificatie

Typen

  • Type AVF: Gevorkte klemarm, met twee flensringen
  • Type CVF: gevorkte klemarm, met twee flensringen en klemschroef GN 708.1
  • Type EVF: Stevige klemarm, met klem voor lassen

Onderdelen van plaatstaal

Gecarboneerd staal C10

Verzinkt, blauw gepassiveerd

Lagerpennen getemperd

Lagerklinknagels gecarboneerd

Alle bewegende delen

gesmeerd met speciaal vet

Stevig, gegoten kunststof handvat

rood, oliebestendig

Klemschroef GN 708.1, type A

  • Staal, verzinkt, blauw gepassiveerd
  • Rubberen dop 85 Shore A
2Informatie

Snelspanners GN 812.1 werken volgens het snelspanprincipe: hendel en klembeugel bewegen in dezelfde richting. In de geklemde stand staat de bedieningshendel in de verticale positie.

Ze kunnen op twee vlakken worden gemonteerd via de montagesokkel met dubbele flens en hebben minder ruimte nodig voor de klembeweging.

Snelspanners met gevorkte klemarm en twee flensringen (type AVF) zijn geschikt voor een toepassingsspecifieke klemschroef. Bij Type CVF is een klemschroef met neopreen rubberen dop inbegrepen.

Type F-versie kan worden gebruikt door het lassen van de gesp, die geschikt is voor de toepassingsspecifieke bevestigingscomponent, of door gebruik te maken van de beugel in combinatie met de GN 809 houders voor klemschroeven om het werkstuk op zijn plaats te houden.

3Technische informatie4Toebehoren
  • Klemschroeven
  • GN 809 klemverbindingen voor snelspanners (voor type EVF)
  • GN 801 klemverbindingen voor snelspanners (voor type AVF)

Uitvoering

GN 812.1
GN 812.1 Verticale snelspanner, verzinkt staal, horizontale / verticale montage, oliebestendige rode kunststof greep
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
470069915 GN 812.1-130-AVF
€ 50,46
470069916 GN 812.1-130-CVF
€ 52,29
470069917 GN 812.1-130-EVF
€ 50,46
470001363 GN 812.1-200-CVF € 39,24
470069813 GN 812.1-230-AVF
€ 54,31
470069814 GN 812.1-230-CVF
€ 56,56
470069918 GN 812.1-230-EVF
€ 54,31
470001364 GN 812.1-300-CVF € 54,71
470069919 GN 812.1-330-AVF
€ 93,13
470069920 GN 812.1-330-CVF
€ 96,04
470069922 GN 812.1-75-AVF
€ 46,60
470069923 GN 812.1-75-CVF
€ 48,04
470069924 GN 812.1-75-EVF
€ 46,60

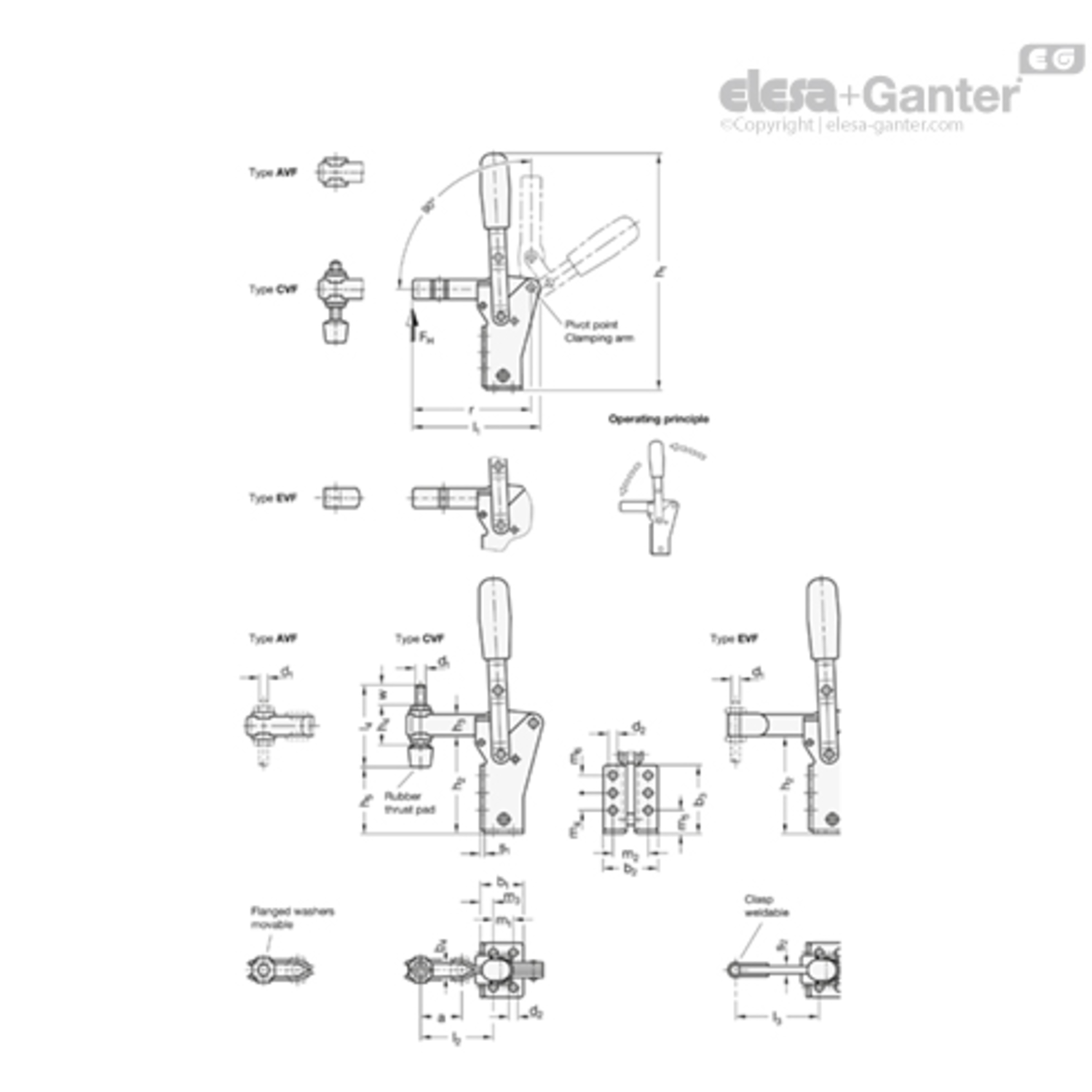

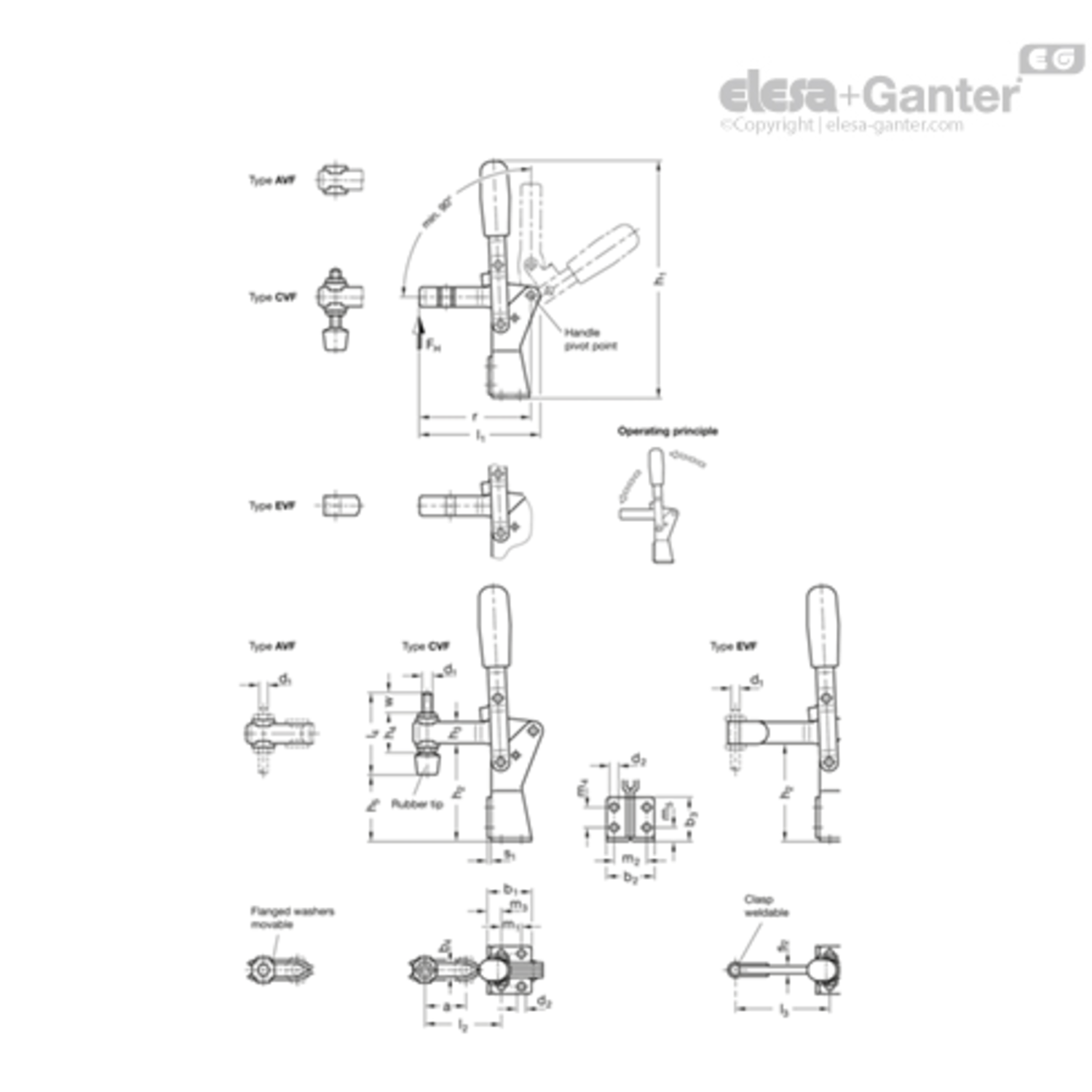

b2

h2

m6

d2

a ≈

Mt.

m4

l3 max

s1

Gewicht (g)

m5

b1

d1

l1 ≈

l4

h3

h1 ≈

w

h4 ≈

h5 max

b4

s2

b3

m2

r

FH in N

m3

l2

m1
42 70 12.5 5.6 n.v.t. 130 12.5 N.v.t. 2.5 300 16 31.5 M 6 n.v.t. N.v.t. 16 n.v.t. N.v.t. n.v.t. N.v.t. 6.2 N.v.t. 49 27 n.v.t. 1100 11 46.5 12.5
42 70 12.5 5.6 n.v.t. 130 12.5 N.v.t. 2.5 316 16 31.5 M 6 n.v.t. 55 16 n.v.t. 17.5 n.v.t. 53 6.2 N.v.t. 49 27 n.v.t. 1100 11 46.5 12.5
42 70 12.5 5.6 n.v.t. 130 12.5 58 2.5 300 16 31.5 M 6 n.v.t. N.v.t. 16 n.v.t. N.v.t. n.v.t. N.v.t. N.v.t. 5 49 27 n.v.t. 1100 11 N.v.t. 12.5
38 77 n.v.t. 6.5 36 200 16 N.v.t. 3 450 11 35 M 8 103 68 17 203 21 29 53 8.5 N.v.t. 35 26 95.5 1600 11 61 16
38 87 14.3 6.5 n.v.t. 230 16 N.v.t. 3 500 11 35.5 M 8 n.v.t. N.v.t. 18 n.v.t. N.v.t. n.v.t. N.v.t. 8.5 N.v.t. 51 26 n.v.t. 2200 11 66.5 16
38 87 14.3 6.5 n.v.t. 230 16 N.v.t. 3 529 11 35.5 M 8 n.v.t. 68 18 n.v.t. 20 n.v.t. 63 8.5 N.v.t. 51 26 n.v.t. 2200 11 66.5 16
38 87 14.3 6.5 n.v.t. 230 16 81 3 500 11 35.5 M 8 n.v.t. N.v.t. 18 n.v.t. N.v.t. n.v.t. N.v.t. N.v.t. 6 51 26 n.v.t. 2200 11 N.v.t. 16
48 105 n.v.t. 8.5 50 300 30 N.v.t. 3 700 12 48 M 10 130 77 20 258 21 35 76.5 10.2 N.v.t. 51 30 121.5 2400 11.5 75 28
48 107 20 8.5 n.v.t. 330 30 N.v.t. 3.5 800 19 49 M 10 n.v.t. N.v.t. 22 n.v.t. N.v.t. n.v.t. N.v.t. 10.5 N.v.t. 79 30 n.v.t. 2600 12.3 73 28
48 107 20 8.5 n.v.t. 330 30 N.v.t. 3.5 855 19 49 M 10 n.v.t. 77 22 n.v.t. 19 n.v.t. 79 10.5 N.v.t. 79 30 n.v.t. 2600 12.3 73 28
34 43 N.v.t. 4.5 n.v.t. 75 12.5 N.v.t. 2 130 10 24 M 5 n.v.t. N.v.t. 11 n.v.t. N.v.t. n.v.t. N.v.t. 5.2 N.v.t. 30 24 n.v.t. 750 7 37 12.5
34 43 N.v.t. 4.5 n.v.t. 75 12.5 N.v.t. 2 140 10 24 M 5 n.v.t. 45 11 n.v.t. 15 n.v.t. 28 5.2 N.v.t. 30 24 n.v.t. 750 7 37 12.5
34 43 N.v.t. 4.5 n.v.t. 75 12.5 46 2 130 10 24 M 5 n.v.t. N.v.t. 11 n.v.t. N.v.t. n.v.t. N.v.t. N.v.t. 4 30 24 n.v.t. 750 7 N.v.t. 12.5
