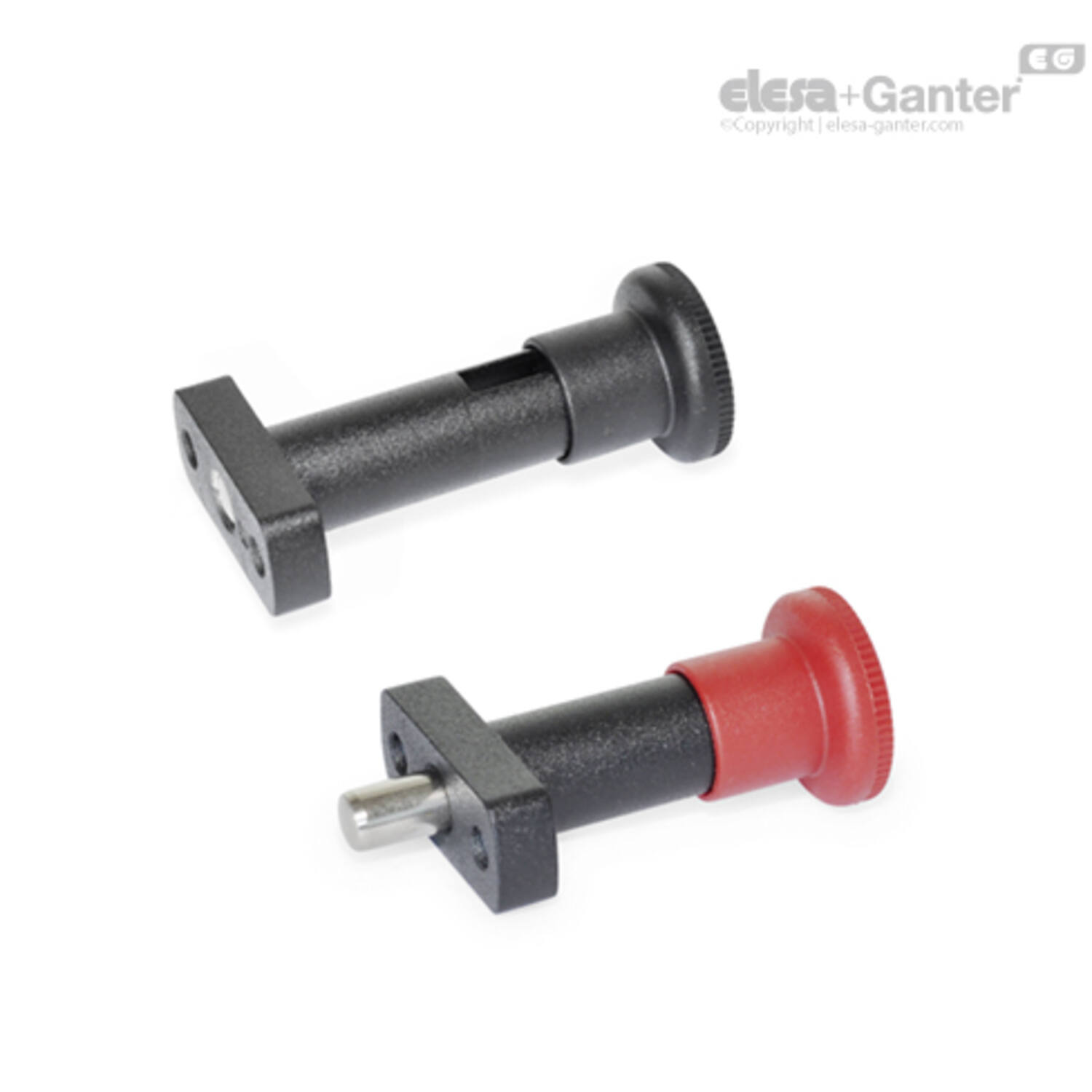

GN 817.1 Blokkeerbouten
GN 817.1 1

GN 817.1
Blokkeerbouten

Zink spuitgiet met zwarte RAL 9005 kunststoflaag mat

Bekijk volledig
__logo__RoHS__

Omschrijving

1Specificatie
Typen
  • Type B: zonder rustpositie
  • Type C: met rustpositie

Geleider

Zinkspuitgietwerk

kunststof bekleding

zwart, matte textuurafwerking

Pen

RVS AISI 303

  • chemisch vernikkeld

Knop

Kunststof (polyamide PA)

  • zwart, mat
  • niet verwijderbaar
2Informatie

3Op aanvraag
4Technische informatie

Uitvoering

GN 817.1
GN 817.1 Arreteerknop met / zonder rustpositie, zink spuitgiet met zwarte kunststoflaag mat, arreteerstift RVS, kunststof knop
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
109559415 GN 817.1-10-12-B
€ 12,71
109559420 GN 817.1-10-12-B-RT
€ 12,71
109559425 GN 817.1-10-12-C
€ 12,81
100972203 GN 817.1-10-12-C-RT
€ 12,81
109559430 GN 817.1-6-6-B
€ 10,59
109559435 GN 817.1-6-6-B-RT
€ 10,59
109559440 GN 817.1-6-6-C
€ 10,61
109559445 GN 817.1-6-6-C-RT
€ 10,61
109559450 GN 817.1-6-9-B
€ 11,61
109559455 GN 817.1-6-9-B-RT
€ 11,61
109559460 GN 817.1-6-9-C
€ 11,74
109559465 GN 817.1-6-9-C-RT
€ 11,74
100972207 GN 817.1-8-12-B
€ 12,20
100972206 GN 817.1-8-12-B-RT
€ 12,20
109559475 GN 817.1-8-12-C
€ 12,35
109559480 GN 817.1-8-12-C-RT
€ 12,35
109559485 GN 817.1-8-8-B
€ 12,20
109559490 GN 817.1-8-8-B-RT
€ 12,20
109559495 GN 817.1-8-8-C
€ 12,27
109559500 GN 817.1-8-8-C-RT
€ 12,27

d4

d2

l1

k

l3

Gewicht (g)

Veerdruk in N2

Veerdruk in N3

l4

d3

d1 Pin -0.02/-0.05 Boring +0.10/+0.03

B

l2
38 28 12 26 26 70 38 9.5 8 5.3 10 16 58
38 28 12 26 26 71 38 9.5 8 5.3 10 16 58
38 28 12 26 26 75 38 9.5 8 5.3 10 16 58
38 28 12 26 26 76 38 9.5 8 5.3 10 16 58
34 23 6 22 22 38 19 6.5 6 4.3 6 13 48
34 23 6 22 22 39 19 6.5 6 4.3 6 13 48
34 23 6 22 22 40 19 6.5 6 4.3 6 13 48
34 23 6 22 22 41 19 6.5 6 4.3 6 13 48
34 23 9 22 22 38 25 6 6 4.3 6 13 48
34 23 9 22 22 39 25 6 6 4.3 6 13 48
34 23 9 22 22 41 25 6 6 4.3 6 13 48
34 23 9 22 22 42 25 6 6 4.3 6 13 48
38 28 12 26 26 69 28 8.5 8 5.3 8 16 58
38 28 12 26 26 69 28 8.5 8 5.3 8 16 58
38 28 12 26 26 73 28 8.5 8 5.3 8 16 58
38 28 12 26 26 74 28 8.5 8 5.3 8 16 58
38 28 8 26 26 68 26 8.5 8 5.3 8 16 58
38 28 8 26 26 68 26 8.5 8 5.3 8 16 58
38 28 8 26 26 70 26 8.5 8 5.3 8 16 58
38 28 8 26 26 72 26 8.5 8 5.3 8 16 58
