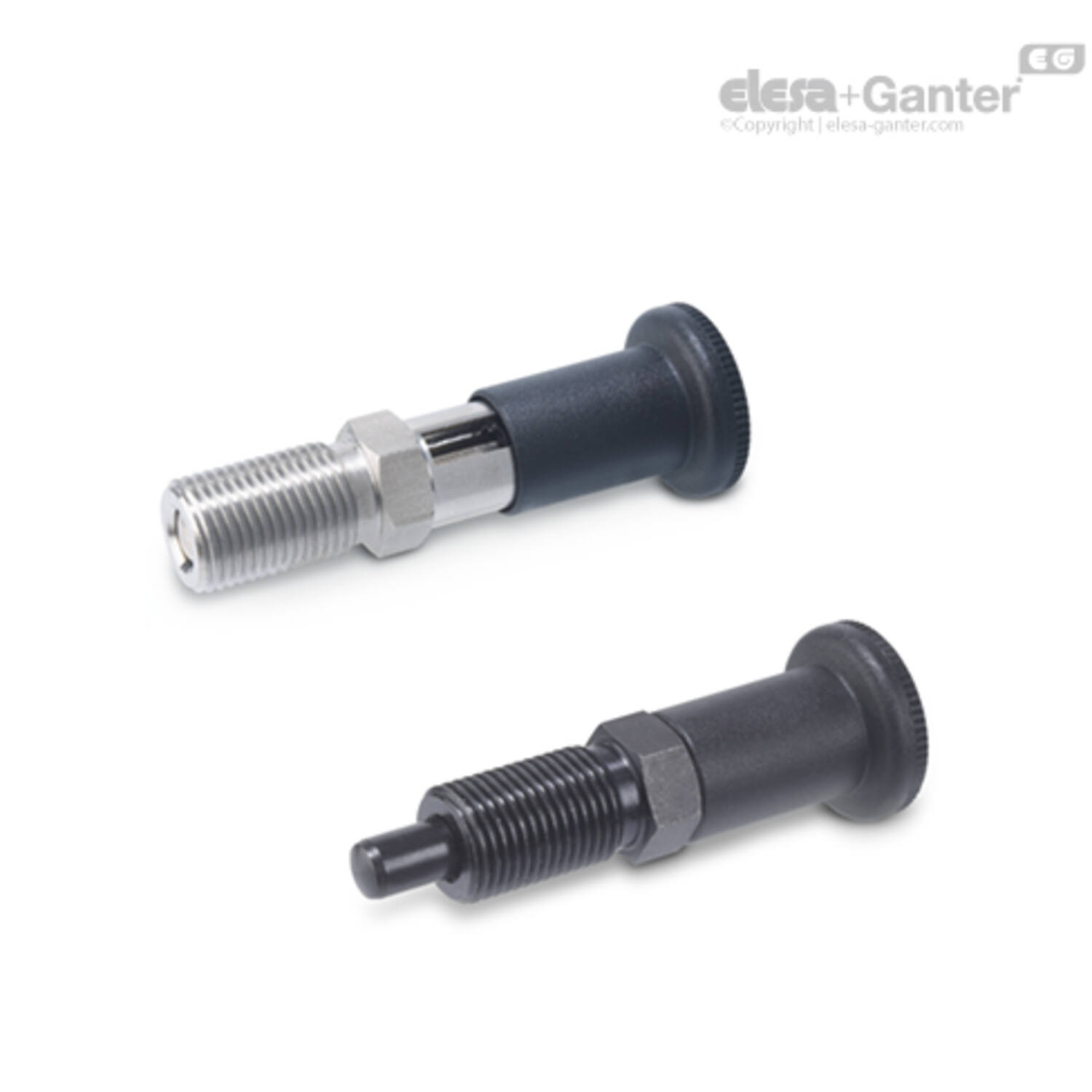

GN 817.2 Blokkeerbouten
GN 817.2 1

GN 817.2
Blokkeerbouten

Gezwart staal of RVS (1.4305 = A1 = AISI 303)

Bekijk volledig
__logo__INOX__ __logo__RoHS__

Omschrijving

1Specificatie

Typen

  • Type B: zonder rustpositie, zonder borgmoer
  • Type BK: zonder rustpositie, met borgmoer
  • Type C: met rustpositie, zonder borgmoer
  • Type CK: met rustpositie, met borgmoer

Uitvoering in staal

  • gezwart
  • Pen gehard

Uitvoering in roestvrij staal NI

  • AISI 303
  • Chemisch vernikkelde pen

Knop kunststof (polyamide PA)

  • zwart, mat
  • niet verwijderbaar
2Informatie

Indexeerbouten GN 817.2 komen overeen met GN 817 , het enige verschil is de langere knop. , het enige verschil is de langere knop.

Type C/CK worden gebruikt voor dergelijke toepassingen waarbij de plunjer in de ingetrokken stand moet blijven. Om dit te bereiken wordt de knop na het intrekken 90° gedraaid. Een inkeping houdt de bout in deze positie.

3Technische informatie

Uitvoering

GN 817.2
GN 817.2 Blokkeerbout met / zonder rustpositie, gezwart staal, verlengde kunststof knop
GN 817.2-NI
GN 817.2-NI Blokkeerbout met / zonder rustpositie, RVS, verlengde kunststof knop
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
100975010 GN 817.2-10-12-B
€ 13,35
100975030 GN 817.2-10-12-BK
€ 13,96
100975050 GN 817.2-10-12-C
€ 15,30
100975070 GN 817.2-10-12-CK
€ 15,91
100975090 GN 817.2-12-15-B
€ 17,52
100975110 GN 817.2-12-15-BK
€ 18,71
100975130 GN 817.2-12-15-C
€ 20,54
100975150 GN 817.2-12-15-CK
€ 21,72
100975170 GN 817.2-4-4-B
€ 9,27
100975190 GN 817.2-4-4-BK
€ 9,56
100975210 GN 817.2-4-4-C
€ 10,54
100975230 GN 817.2-4-4-CK
€ 10,83
100975250 GN 817.2-4-6-B
€ 9,22
100975270 GN 817.2-4-6-BK
€ 9,52
100975290 GN 817.2-4-6-C
€ 10,25
100975310 GN 817.2-4-6-CK
€ 10,54
100975330 GN 817.2-5-5-B
€ 9,61
100975350 GN 817.2-5-5-BK
€ 9,96
100975370 GN 817.2-5-5-C
€ 10,96
100975390 GN 817.2-5-5-CK
€ 11,30
100975410 GN 817.2-5-8-B
€ 9,69
100975430 GN 817.2-5-8-BK
€ 10,03
100975450 GN 817.2-5-8-C
€ 11,03
100975470 GN 817.2-5-8-CK
€ 11,37
100975490 GN 817.2-6-6-B
€ 10,25
100975510 GN 817.2-6-6-BK
€ 10,59
100975530 GN 817.2-6-6-C
€ 11,64
100975550 GN 817.2-6-6-CK
€ 11,98
100975570 GN 817.2-6-9-B
€ 10,39
100975590 GN 817.2-6-9-BK
€ 10,74
100975610 GN 817.2-6-9-C
€ 11,54
100975630 GN 817.2-6-9-CK
€ 11,88
100975650 GN 817.2-8-12-B
€ 12,52
100975670 GN 817.2-8-12-BK
€ 13,13
100975690 GN 817.2-8-12-C
€ 14,44
100975710 GN 817.2-8-12-CK
€ 15,05
100975730 GN 817.2-8-8-B
€ 12,76
100975750 GN 817.2-8-8-BK
€ 13,37
100975770 GN 817.2-8-8-C
€ 14,42
100975790 GN 817.2-8-8-CK
€ 15,03

d2

k

l1 min

l3

Gewicht (g)

Veerdruk in N2

Veerdruk in N3

AF

l4

d1 Pin -0.05/-0.10 Boring H7

d3

l2
M 16 x 1.5 36 12 26 70 38 9.5 17 8 10 28 70
M 16 x 1.5 36 12 26 83 38 9.5 17 8 10 28 70
M 16 x 1.5 36 12 26 80 38 9.5 17 8 10 28 70
M 16 x 1.5 36 12 26 90 38 9.5 17 8 10 28 70
M 20 x 1.5 36 15 33 120 40 11.5 22 10 12 28 79
M 20 x 1.5 36 15 33 140 40 11.5 22 10 12 28 79
M 20 x 1.5 36 15 33 140 40 11.5 22 10 12 28 79
M 20 x 1.5 36 15 33 160 40 11.5 22 10 12 28 79
M 8 x 1 21 4 16 11 12 4.5 10 5 4 16 42
M 8 x 1 21 4 16 14 12 4.5 10 5 4 16 42
M 8 x 1 21 4 16 12 12 4.5 10 5 4 16 42
M 8 x 1 21 4 16 16 12 4.5 10 5 4 16 42
M 8 x 1 21 6 16 14 12.5 4 10 5 4 16 42
M 8 x 1 21 6 16 15 12.5 4 10 5 4 16 42
M 8 x 1 21 6 16 14 12.5 4 10 5 4 16 42
M 8 x 1 21 6 16 20 12.5 4 10 5 4 16 42
M 10 x 1 24 5 18 20 15 5 12 6 5 19 48
M 10 x 1 24 5 18 20 15 5 12 6 5 19 48
M 10 x 1 24 5 18 15 15 5 12 6 5 19 48
M 10 x 1 24 5 18 20 15 5 12 6 5 19 48
M 10 x 1 24 8 18 24 18 5 12 6 5 19 48
M 10 x 1 24 8 18 24 18 5 12 6 5 19 48
M 10 x 1 24 8 18 20 18 5 12 6 5 19 48
M 10 x 1 24 8 18 26 18 5 12 6 5 19 48
M 12 x 1.5 30 6 22 40 19 6.5 14 6 6 23 58
M 12 x 1.5 30 6 22 50 19 6.5 14 6 6 23 58
M 12 x 1.5 30 6 22 35 19 6.5 14 6 6 23 58
M 12 x 1.5 30 6 22 40 19 6.5 14 6 6 23 58
M 12 x 1.5 30 9 22 44 25 6 14 6 6 23 58
M 12 x 1.5 30 9 22 60 25 6 14 6 6 23 58
M 12 x 1.5 30 9 22 25 25 6 14 6 6 23 58
M 12 x 1.5 30 9 22 40 25 6 14 6 6 23 58
M 16 x 1.5 36 12 26 64 28 8.5 17 8 8 28 70
M 16 x 1.5 36 12 26 80 28 8.5 17 8 8 28 70
M 16 x 1.5 36 12 26 70 28 8.5 17 8 8 28 70
M 16 x 1.5 36 12 26 88 28 8.5 17 8 8 28 70
M 16 x 1.5 36 8 26 60 26 8.5 17 8 8 28 70
M 16 x 1.5 36 8 26 70 26 8.5 17 8 8 28 70
M 16 x 1.5 36 8 26 70 26 8.5 17 8 8 28 70
M 16 x 1.5 36 8 26 80 26 8.5 17 8 8 28 70
