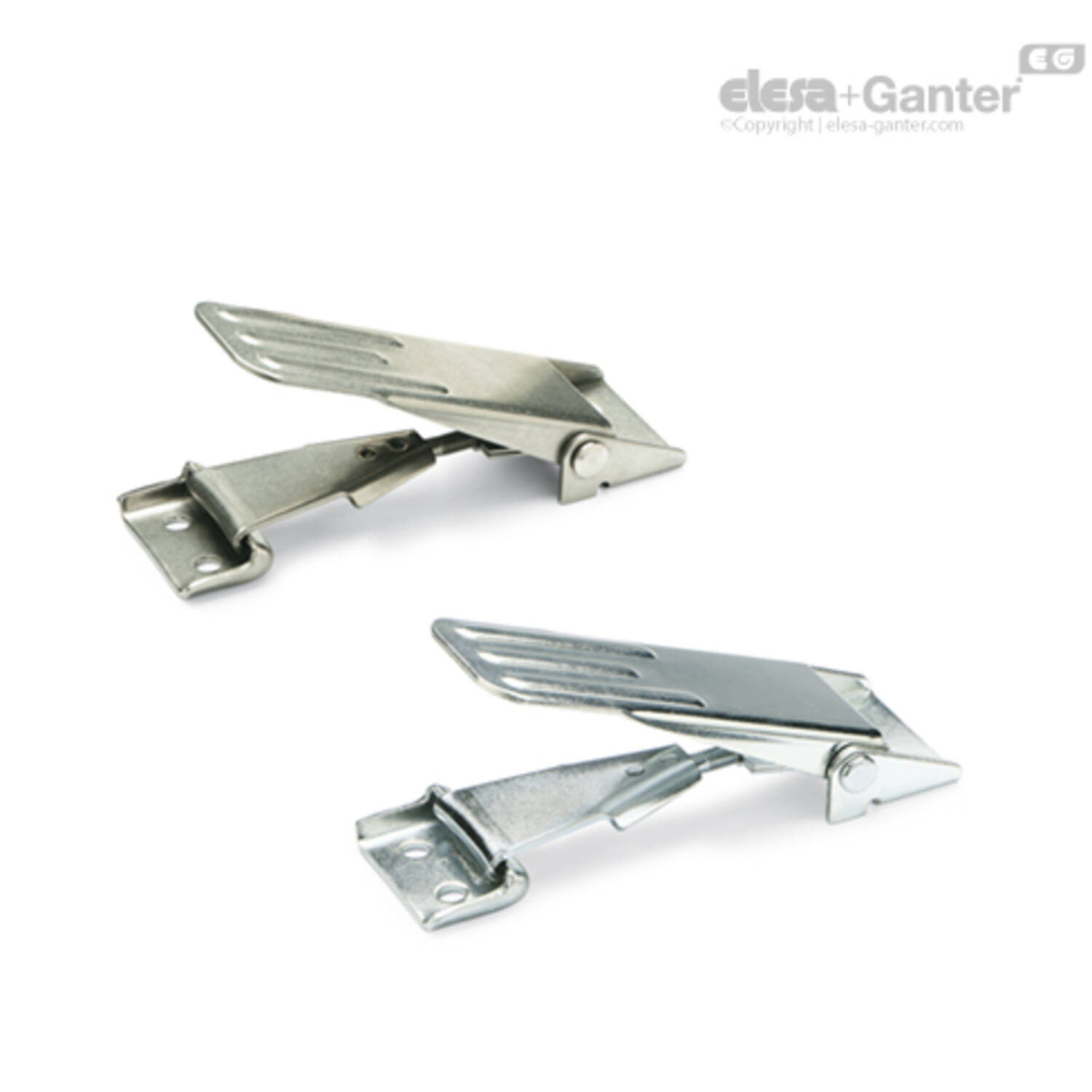

GN 821

Spansluitingen

Typen

• Type A: zonder veiligheidspal

• Type S: met veiligheidspal

• Type SV: voor veiligheidspal met hangslot

• Type SS: met sleutelslot

Identificatienr.

• Nr. 1: lang type

• Nr. 2: kort type

Uitvoering in staal ST

Verzinkt, blauw gepassiveerd

Uitvoering in roestvrij staal NI

alleen type A, S en SV

• Onderdelen van plaatstaal AISI 304

• Klemhaak / pen AISI 303

De GN 821 treksluitingen worden onder andere gebruikt voor het veilig afsluiten van kleppen en deksels van containers. De klemmen vergrendelen veilig over het midden en zijn daardoor trillingsbestendig.

De slag w₁ van de klemhaak kan de te klemmen onderdelen tot 6 mm aan elkaar trekken. Het bereik w₂ kan op de M6 schroefdraadspindel aan de klemhaak worden ingesteld.

De types S, SV en SS voorkomen het ongewenst losraken van de treksluitingen.

In de standaarduitvoering hebben de treksluitingen van het type SS hetzelfde slot en/of dezelfde sleutel.

De in de tabel aangegeven belasting zijn slechts richtwaarden voor een nominale statische trekkracht die de sluiting kan weerstaan. Afhankelijk van de omstandigheden waaronder deze treksluitingen worden gebruikt, zoals trillingen of schokbelasting, kan het houdvermogen negatief worden beïnvloed.

De sluitbeugel is inbegrepen.

• Kenmerken roestvast staal
