GN 822.12 Blokkeerbouten
GN 822.12-B 1

GN 822.12
Blokkeerbouten

Bekijk volledig
__logo__INOX__ __logo__RoHS__

Omschrijving

1Specificatie

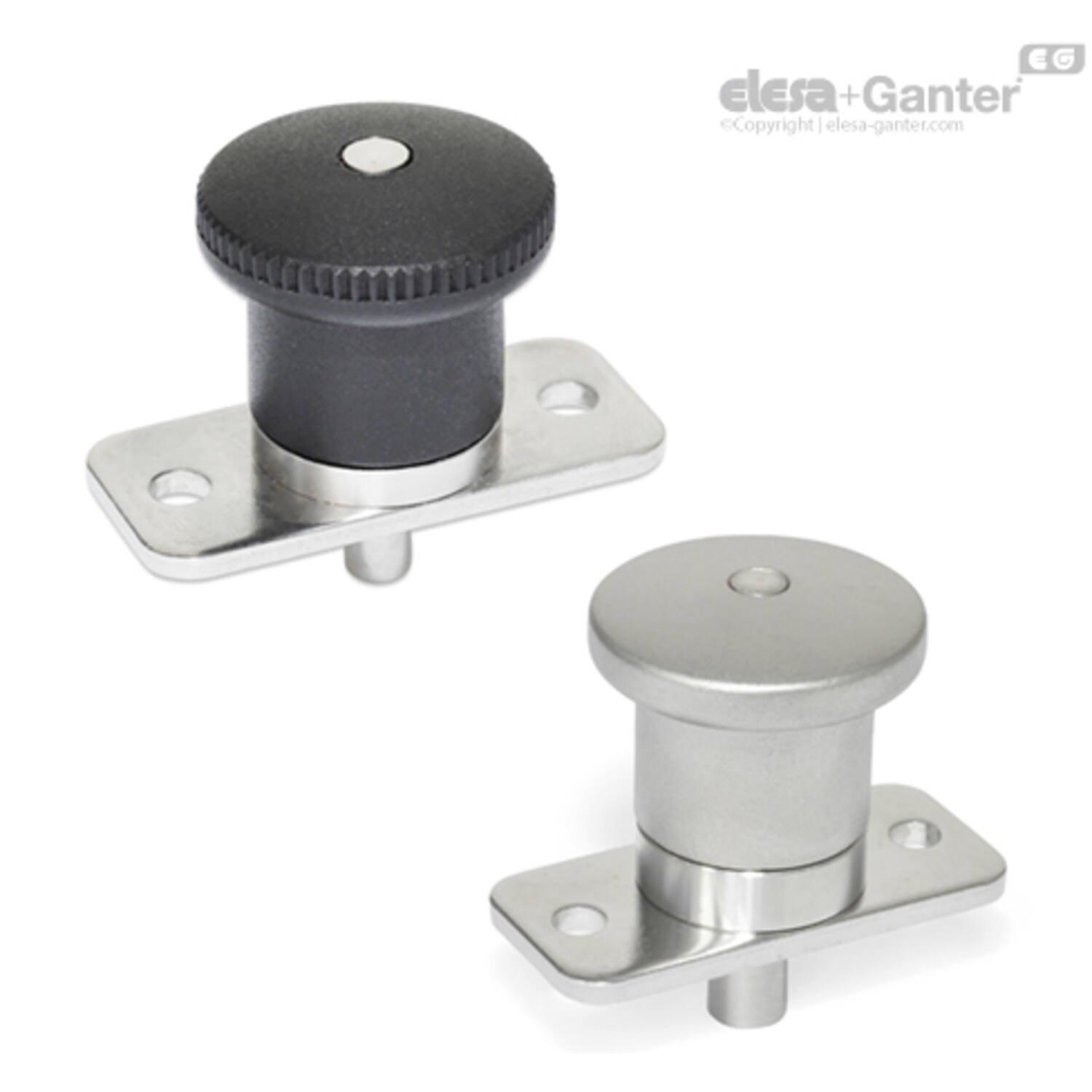

Typen

  • Type B: zonder rustpositie, met kunststof knop
  • Type BN: zonder rustpositie, met RVS knop
  • Type C: met rustpositie, met kunststof knop
  • Type CN: met rustpositie, met RVS knop

Geleider / plunjerpen

RVS AISI 316L

Knop

  • Kunststof, polyamide (PA) voor type B / C
  • Zwart, matte afwerking
  • RVS AISI 316 voor type BN / CN
  • mat gestraald
  • niet verwijderbaar

Drukveer

RVS AISI 316Ti

2Informatie

Mini-indexeerbouten GN 822.12 vallen op door hun kleine afmetingen.

Bij type C en CN kan de knop 30° worden gedraaid na het intrekken van de indexeerpen en deze in de „ingetrokken“ positie houden met behulp van de indexvergrendeling.

3Op aanvraag
  • Met rode knop
4Technische informatie

Uitvoering

GN 822.12-B
GN 822.12-B Mini blokkeerbout zonder rustpositie, RVS, met zwarte kunststof knop, RVS drukveer
GN 822.12-BN
GN 822.12-BN Mini blokkeerbout zonder rustpositie, RVS, met RVS knop en drukveer
GN 822.12-C
GN 822.12-C Mini blokkeerbout met rustpositie, RVS, met zwarte kunststof knop, RVS drukveer
GN 822.12-CN
GN 822.12-CN Mini blokkeerbout met rustpositie, RVS, met RVS knop en drukveer
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
470201335 GN 822.12-10-10-B
€ 31,38
470201336 GN 822.12-10-20-B
€ 35,09
470201328 GN 822.12-4-10-B
€ 23,40
470201327 GN 822.12-4-5-B
€ 20,59
470201330 GN 822.12-5-12-B
€ 25,74
470201329 GN 822.12-5-6-B
€ 23,03
470201332 GN 822.12-6-12-B
€ 25,74
470201331 GN 822.12-6-6-B
€ 23,03
470201333 GN 822.12-8-10-B
€ 31,33
470201334 GN 822.12-8-20-B
€ 35,09

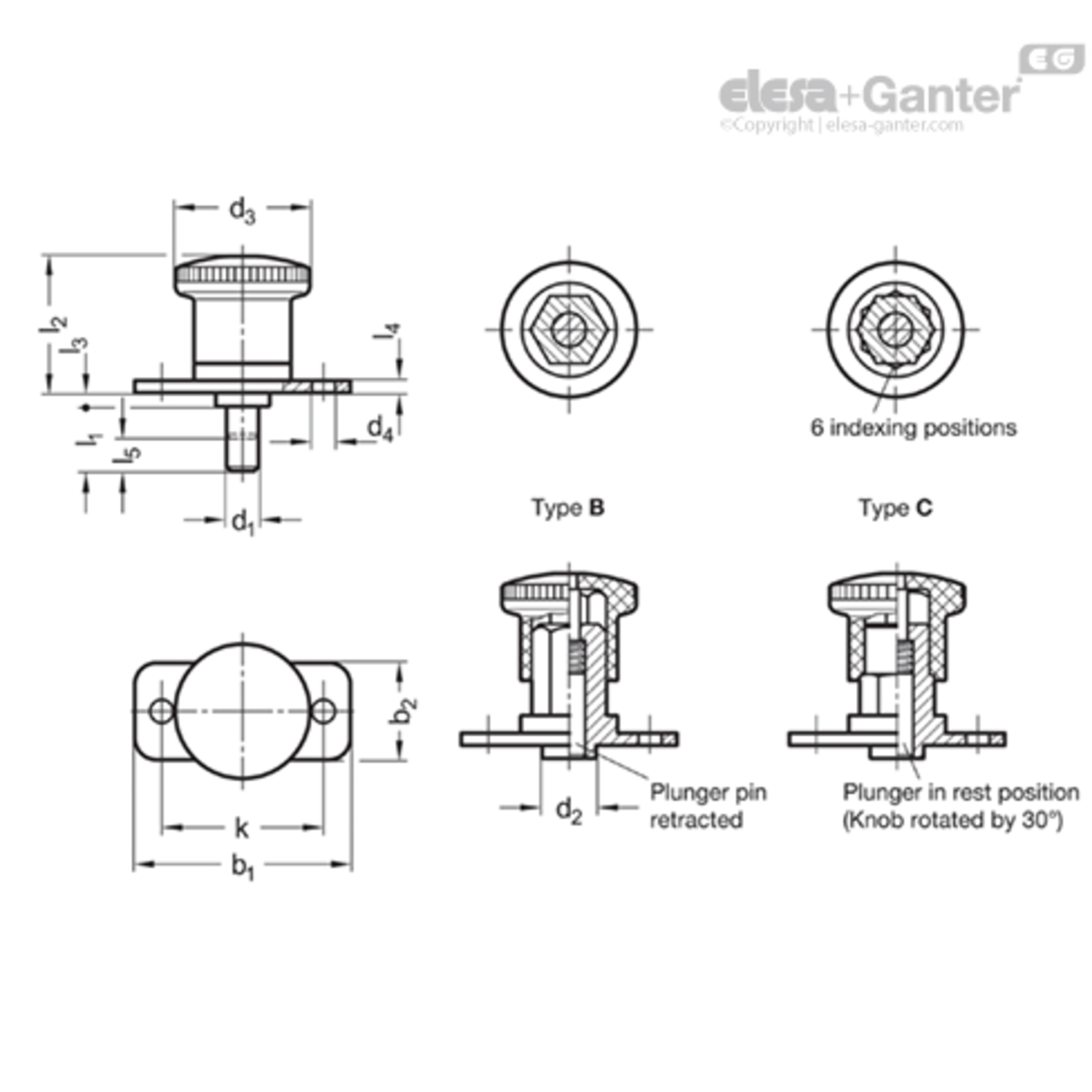

b2

d4

l1

k

d1 \|\|Pin\|\| h9 \|\|Bore\|\| +0.03/+0.08

l3

Gewicht (g)

b1

l4

d3

l2
23 5.3 10 38 10 2.5 105 50 3 33 35
23 5.3 20 38 10 2.5 111 50 3 33 35
15 4.3 10 25 4 2 24 35 2 21 20.5
15 4.3 5 25 4 2 24 35 2 21 20.5
18 4.3 12 30 5 2.5 42 40 2 25 25.5
18 4.3 6 30 5 2.5 41 40 2 25 25.5
18 4.3 12 30 6 2.5 43 40 2 25 25.5
18 4.3 6 30 6 2.5 42 40 2 25 25.5
23 5.3 10 38 8 2.5 102 50 3 33 35
23 5.3 20 38 8 2.5 107 50 3 33 35
