GN 822.6 Mini-blokkeerbouten
GN 822.6 1

GN 822.6

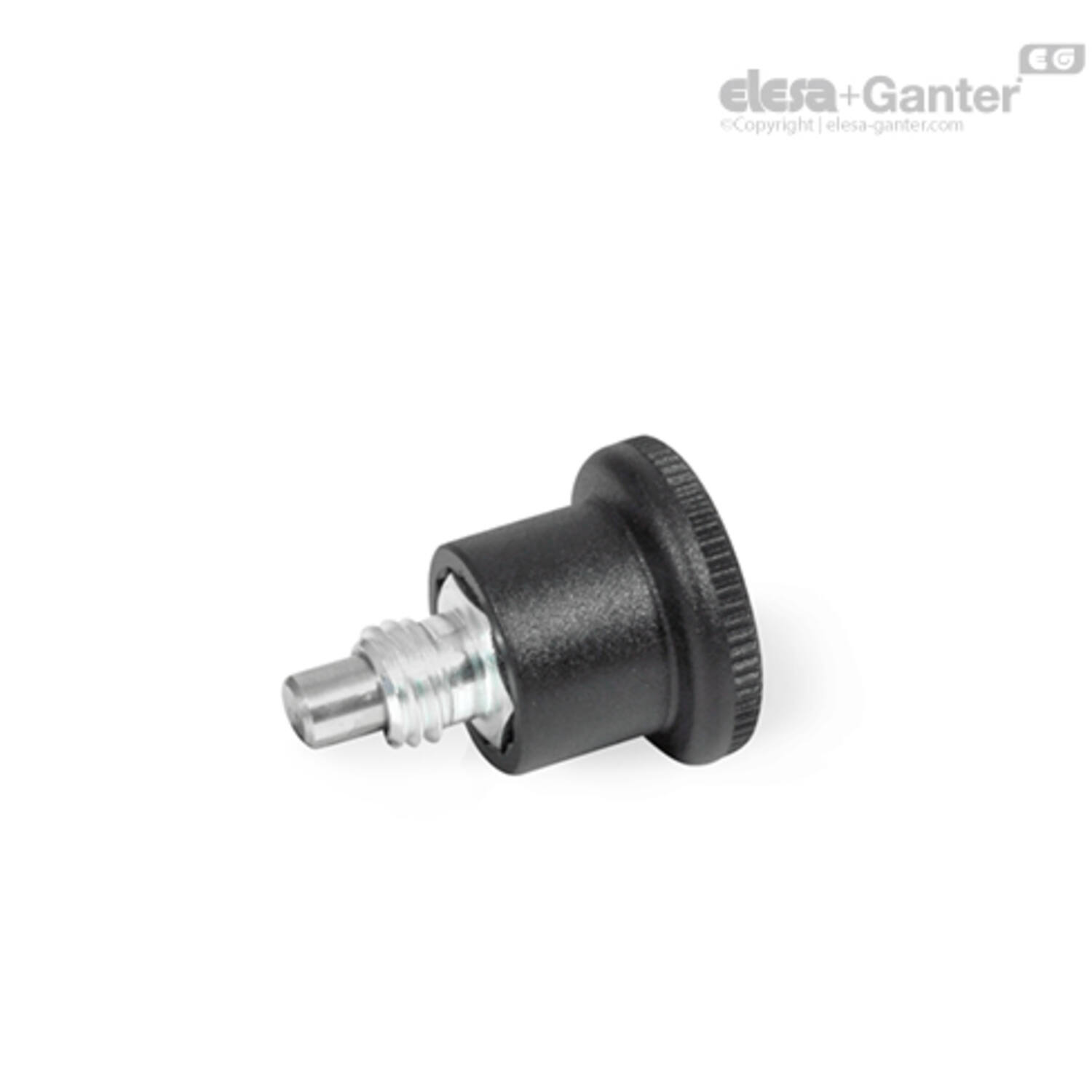

Mini-blokkeerbouten

Verzinkt staal

Bekijk volledig
__logo__RoHS__

Omschrijving

1 Specificaties

Typen

  • Type B: zonder rustpositie
  • Type C: met rustpositie

Geleider

Staal, verzinkt, blauw gepassiveerd

Pen

RVS AISI 303

Veer

RVS AISI 301

Knop kunststof (polyamide PA)

  • Zwart, mat
  • Niet verwijderbaar

 2 Informatie

Mini-indexeerbouten GN 822.6 staan bekend om hun kleine afmetingen.

Gebaseerd op het principe van de GN 822 mini-indexeerbouten, combineert dit model hun slimme constructie met een complete reeks van alle gangbare bout- en schroefdraadmaten. Ze vormen een betaalbaar alternatief voor de GN 607 / GN 607.1 indexeerbouten van vergelijkbare afmetingen.

Voor montage wordt de mini-indexeerbout eerst met de kartelknop ingedraaid. Door aan de indexeerpen te trekken, komt de zeskantmoer vrij en kan deze worden aangedraaid met een steeksleutel.

Ze worden gepositioneerd door ze vast te houden met de getande knop. Bij het terugtrekken van de pen worden de sleutelvlakken op de borgmoer zichtbaar, waardoor de mini-indexeerbout eenvoudig kan worden vastgedraaid met een steeksleutel.

Bij type C kan de knop na het intrekken van de indexeerpen 30° worden gedraaid, waarbij de vergrendeling de pen in ingetrokken positie houdt.


 3 Toebehoren

Afstandsbussen GN 609.5 of platte zeskantmoeren GN 909 moeten afzonderlijk worden besteld.


 4 Technische informatie

Uitvoering

GN 822.6
GN 822.6 Mini blokkeerbout met / zonder rustpositie, verzinkt staal, met kunststof knop
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
103114121 GN 822.6-10-M16-B
€ 8,47
103114122 GN 822.6-10-M16-C
€ 8,81
103114123 GN 822.6-10-M16x1,5-B
€ 8,47
103114124 GN 822.6-10-M16x1,5-C
€ 8,81
103114126 GN 822.6-4-M8-B
€ 5,98
103114127 GN 822.6-4-M8-C
€ 5,76
103114128 GN 822.6-4-M8x1-B
€ 5,98
103114129 GN 822.6-4-M8x1-C
€ 5,76
103114131 GN 822.6-5-M10-B
€ 6,25
103114132 GN 822.6-5-M10-C
€ 5,98
103114133 GN 822.6-5-M10x1-B
€ 6,25
103114134 GN 822.6-5-M10x1-C
€ 5,98
103114136 GN 822.6-6-M10-B
€ 6,44
103114137 GN 822.6-6-M10-C
€ 6,17
103114138 GN 822.6-6-M10x1-B
€ 6,44
103114139 GN 822.6-6-M10x1-C
€ 6,17
103114141 GN 822.6-6-M12-B
€ 6,56
103114142 GN 822.6-6-M12-C
€ 6,59
103114143 GN 822.6-6-M12x1,5-B
€ 6,56
103114144 GN 822.6-6-M12x1,5-C
€ 6,59
103114146 GN 822.6-7-M12-B
€ 6,69
103114147 GN 822.6-7-M12-C
€ 7,08
103114148 GN 822.6-7-M12x1,5-B
€ 6,69
103114149 GN 822.6-7-M12x1,5-C
€ 7,08
103114151 GN 822.6-8-M16-B
€ 8,78
103114152 GN 822.6-8-M16-C
€ 9,17
103114153 GN 822.6-8-M16x1,5-B
€ 8,78
103114154 GN 822.6-8-M16x1,5-C
€ 9,17

d4

l2 min

d2

l1

k

l3

Gewicht (g)

Veerdruk in N2

Veerdruk in N3

AF

d1 boring +0.03/+0.08 pen h9

d3
23 10 M 16 47.5 25.5 12 69 35 11 17 10 33
23 10 M 16 47.5 25.5 12 67 35 11 17 10 33
23 10 M 16x1.5 47.5 25.5 12 70 35 11 17 10 33
23 10 M 16x1.5 47.5 25.5 12 67 35 11 17 10 33
15 5 M 8 27.5 16.5 6 14 12 4 10 4 21
15 5 M 8 27.5 16.5 6 13 12 4 10 4 21
15 5 M 8x1 27.5 16.5 6 14 12 4 10 4 21
15 5 M 8x1 27.5 16.5 6 14 12 4 10 4 21
18 6 M10 34 20 8 25 16 6 12 5 25
18 6 M10 34 20 8 24 16 6 12 5 25
18 6 M 10x1 34 20 8 24 16 6 12 5 25
18 6 M 10x1 34 20 8 23 16 6 12 5 25
18 6 M10 34 20 8 25 16 6 12 6 25
18 6 M10 34 20 8 24 16 6 12 6 25
18 6 M 10x1 34 20 8 26 16 6 12 6 25
18 6 M 10x1 34 20 8 25 16 6 12 6 25
20 7 M12 40.5 23.5 10 40 23 10 14 6 28
20 7 M12 40.5 23.5 10 39 23 10 14 6 28
20 7 M12x1.5 40.5 23.5 10 40 23 10 14 6 28
20 7 M12x1.5 40.5 23.5 10 39 23 10 14 6 28
20 7 M12 40.5 23.5 10 41 23 10 14 7 28
20 7 M12 40.5 23.5 10 39 23 10 14 7 28
20 7 M12x1.5 40.5 23.5 10 40 23 10 14 7 28
20 7 M12x1.5 40.5 23.5 10 39 23 10 14 7 28
23 10 M 16 47.5 25.5 12 66 35 11 17 8 33
23 10 M 16 47.5 25.5 12 64 35 11 17 8 33
23 10 M 16x1.5 47.5 25.5 12 67 35 11 17 8 33
23 10 M 16x1.5 47.5 25.5 12 65 35 11 17 8 33
