GN 823-F Blokkeerbouten
GN 823-F-NI-B 1

GN 823-F
Blokkeerbouten

Bekijk volledig
__logo__INOX__ __logo__RoHS__

Omschrijving

1Specificatie

Typen

  • Type B: zonder rustpositie
  • Type C: met rustpositie

Codering

  • Code R: standaarddraad
  • Code F: fijne draad

Geleider

  • Staal ST
  • Verzinkt, blauw gepassiveerd
  • RVS AISI 303 NI

Plunjerpen

RVS AISI 303

Hendel

Kunststof, polyftalamide (PPA)

  • glasvezelversterkt
  • zwart SW

Drukveer

RVS AISI 302

2Informatie

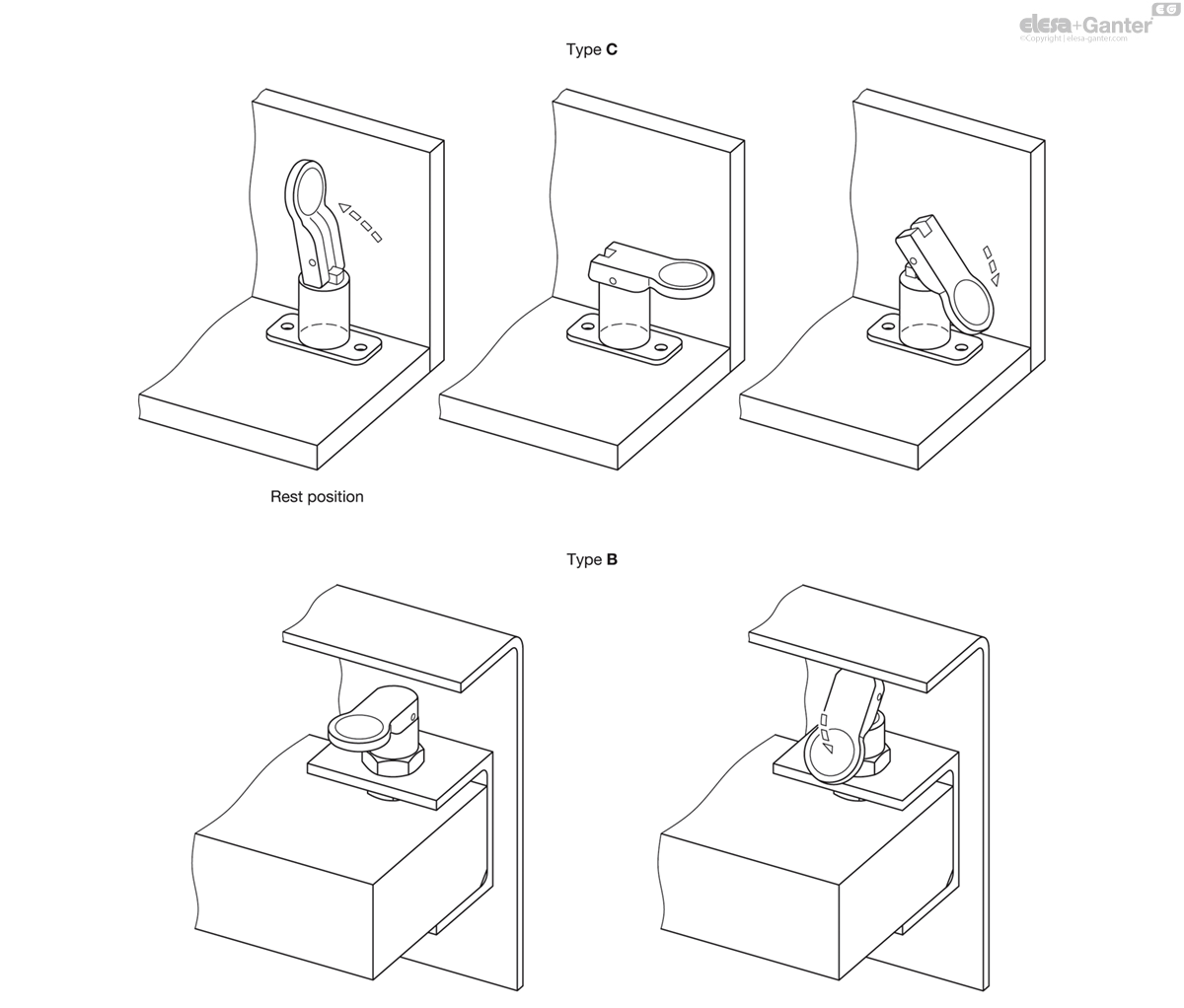

De GN 823 Blokkeerbouten met bedieningshendel kunnen bijvoorbeeld worden gebruikt om wagens in geleiders te vergrendelen. De plunjerpen wordt ingetrokken door simpelweg de bedieningshendel in te drukken. Type C maakt ook bediening mogelijk door de plunjerpen naar achteren te trekken en in de ingetrokken positie (rustpositie) vast te zetten.

3Toebehoren4Technische informatie5Toepassingsvoorbeelden

Video's

Uitvoering

GN 823-F-NI-B
GN 823-F-NI-B Blokkeerbout met een platte montageplaat, zonder rustpositie, draaiend of anti-torsiebeveiliging loodrecht/parallel, RVS, zwarte...
GN 823-F-NI-C
GN 823-F-NI-C Blokkeerbout met een platte montageplaat, met rustpositie, draaiend of anti-torsiebeveiliging loodrecht/parallel, RVS, zwarte...
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
470206751 GN 823-10-10-B-B-NI-SW
€ 29,96
470206752 GN 823-10-10-B-BP-NI-SW
€ 34,77
470206753 GN 823-10-10-B-BR-NI-SW
€ 34,77
470206736 GN 823-4-5-B-B-NI-SW
€ 22,67
470206737 GN 823-4-5-B-BP-NI-SW
€ 27,28
470206738 GN 823-4-5-B-BR-NI-SW
€ 27,28
470206739 GN 823-5-5-B-B-NI-SW
€ 22,67
470206740 GN 823-5-5-B-BP-NI-SW
€ 27,28
470206741 GN 823-5-5-B-BR-NI-SW
€ 27,28
470206742 GN 823-6-7-B-B-NI-SW
€ 25,52
470206743 GN 823-6-7-B-BP-NI-SW
€ 30,21
470206744 GN 823-6-7-B-BR-NI-SW
€ 30,21
470206745 GN 823-7-7-B-B-NI-SW
€ 25,52
470206746 GN 823-7-7-B-BP-NI-SW
€ 30,21
470206747 GN 823-7-7-B-BR-NI-SW
€ 30,21
470206748 GN 823-8-10-B-B-NI-SW
€ 29,96
470206749 GN 823-8-10-B-BP-NI-SW
€ 34,77
470206750 GN 823-8-10-B-BR-NI-SW
€ 34,77

b2

d4

l1

k

l3

Gewicht (g)

l6 ≈

s

b1

l5 ≈

l4

d3

l2
23 4.3 10 38 2.5 125 60 3 50 13 43 26 42.5
23 4.3 10 38 2.5 129 60 3 50 13 43 26 42.5
23 4.3 10 38 2.5 129 60 3 50 13 43 26 42.5
15 4.3 5 25 2 36 36 2 35 8 26 17 26
15 4.3 5 25 2 36 36 2 35 8 26 17 26
15 4.3 5 25 2 36 36 2 35 8 26 17 26
15 4.3 5 25 2 36 36 2 35 8 26 17 26
15 4.3 5 25 2 37 36 2 35 8 26 17 26
15 4.3 5 25 2 37 36 2 35 8 26 17 26
18 4.3 7 30 2.5 67 48 2 40 10 35 22 34.5
18 4.3 7 30 2.5 68 48 2 40 10 35 22 34.5
18 4.3 7 30 2.5 68 48 2 40 10 35 22 34.5
18 4.3 7 30 2.5 67 48 3 40 10 35 22 34.5
18 4.3 7 30 2.5 69 48 3 40 10 35 22 34.5
18 4.3 7 30 2.5 69 48 3 40 10 35 22 34.5
23 4.3 10 38 2.5 125 60 3 50 13 43 26 42.5
23 4.3 10 38 2.5 127 60 3 50 13 43 26 42.5
23 4.3 10 38 2.5 127 60 3 50 13 43 26 42.5
