Omschrijving

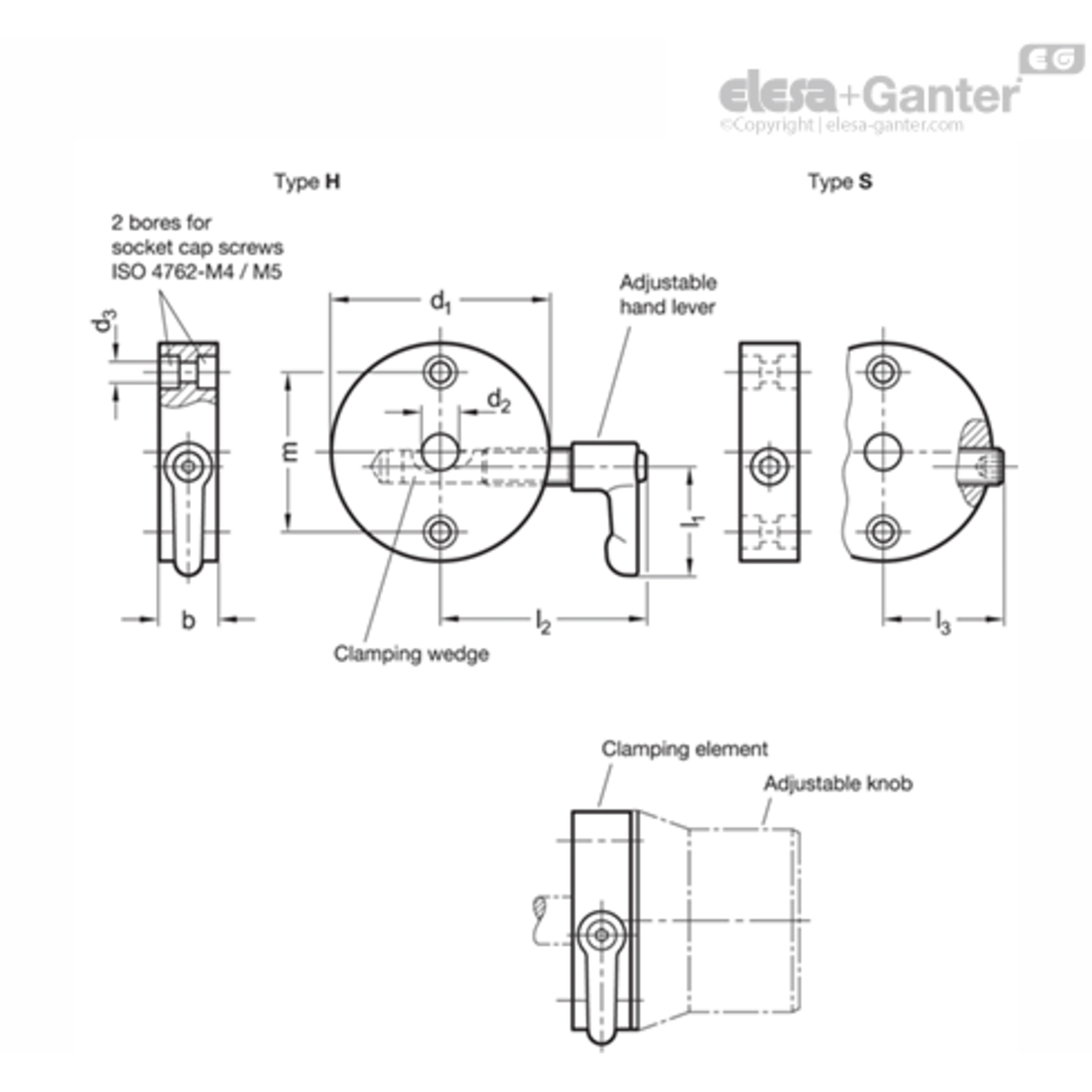

Typen
Typen
- Type H: Klemschroef voor verstelbare hendel
- Type S: Klemschroef met binnenzeskant
Klemelement
Klemelement
Aluminium
geanodiseerd, zwart ELS
Wig
Wig
Messing
Verstelbare hendel voor type H
Verstelbare hendel voor type H
Gegoten zinklegering
- Gepoedercoat
- zwart, RAL 9005, textuurafwerking
- met stelschroef
- RVS AISI 303
Klemschroef voor type S
Klemschroef voor type S
RVS AISI 303
Klemelementen GN 826 worden normaal gesproken gebruikt in combinatie met regelknoppen en kleinere handwielen.
Spindels kunnen zo voorzichtig en gemakkelijk en zonder veel constructie- en installatie-inspanning worden vastgeklemd. De wigklem verstijft de spindel, bijv. om verkeerde instellingen door trillingen te voorkomen of om de spindel na het verstellen vast te zetten.
Dit klemelement kan ook worden gebruikt om de spil op te bergen.
Het klemelement kan zo worden gemonteerd dat de klemhendel/de klemschroef aan de linker- of rechterkant wordt geplaatst.
Indicatorpijlen die aan de omtrek van het klemelement kunnen worden bevestigd, vindt u onder GN 711.1.
- GN 711.1 Pointers (zelfklevend)
| Filters resetten | Filter: | ||||
Code |
Product omschrijving |
Aantal |
Prijs |
Bestel |
CAD |
|---|---|---|---|---|---|
| 109515015 | GN 826-40-B10-H-ELS |
|
|||
| 109515025 | GN 826-40-B8-H-ELS |
|
|||
| 109515035 | GN 826-50-B10-H-ELS |
|
|||
| 109515045 | GN 826-50-B12-H-ELS |
|
|||
| 109515055 | GN 826-50-B8-H-ELS |
|
|||
| 109515065 | GN 826-60-B10-H-ELS |
|
|||
| 109515075 | GN 826-60-B12-H-ELS |
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
l2 max |
l1 |
l3 max |
Gewicht (g) |
d2 H7 |
d1 |
d2 H9 |
d3 |
B |
m |
|---|---|---|---|---|---|---|---|---|---|
| 50 | 30 | 27 | 79 | B 10 | 40 | B 10 | 4.3 | 16 | 28 |
| 50 | 30 | 27 | 80 | B 8 | 40 | B 8 | 4.3 | 16 | 28 |
| 56 | 30 | 32 | 110 | B 10 | 50 | B 10 | 5.3 | 16 | 36 |
| 56 | 30 | 32 | 109 | B 12 | 50 | B 12 | 5.3 | 16 | 36 |
| 56 | 30 | 32 | 110 | B 8 | 50 | B 8 | 5.3 | 16 | 36 |
| 61 | 30 | 36 | 148 | B 10 | 60 | B 10 | 5.3 | 16 | 44 |
| 61 | 30 | 36 | 148 | B 12 | 60 | B 12 | 5.3 | 16 | 44 |
