Omschrijving

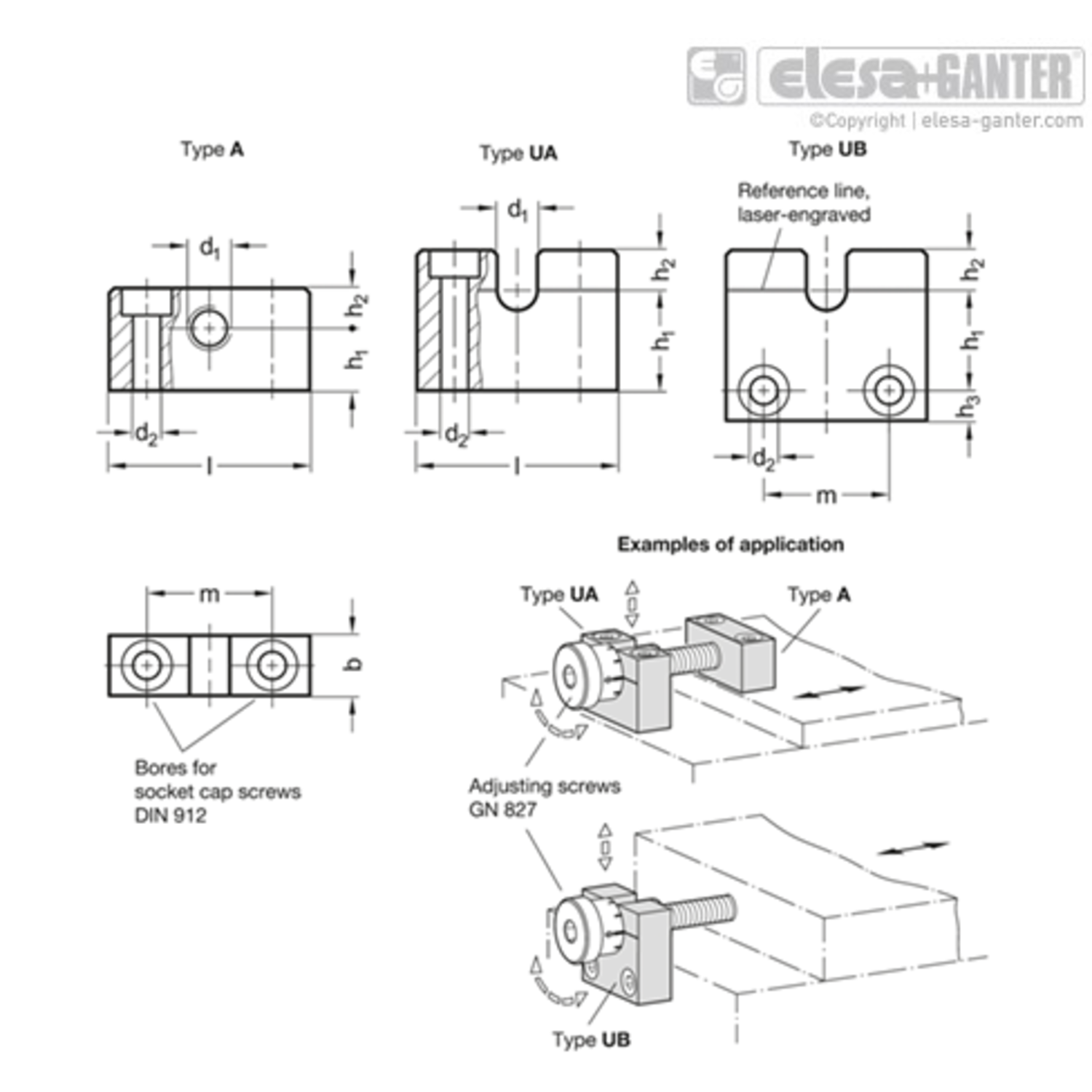

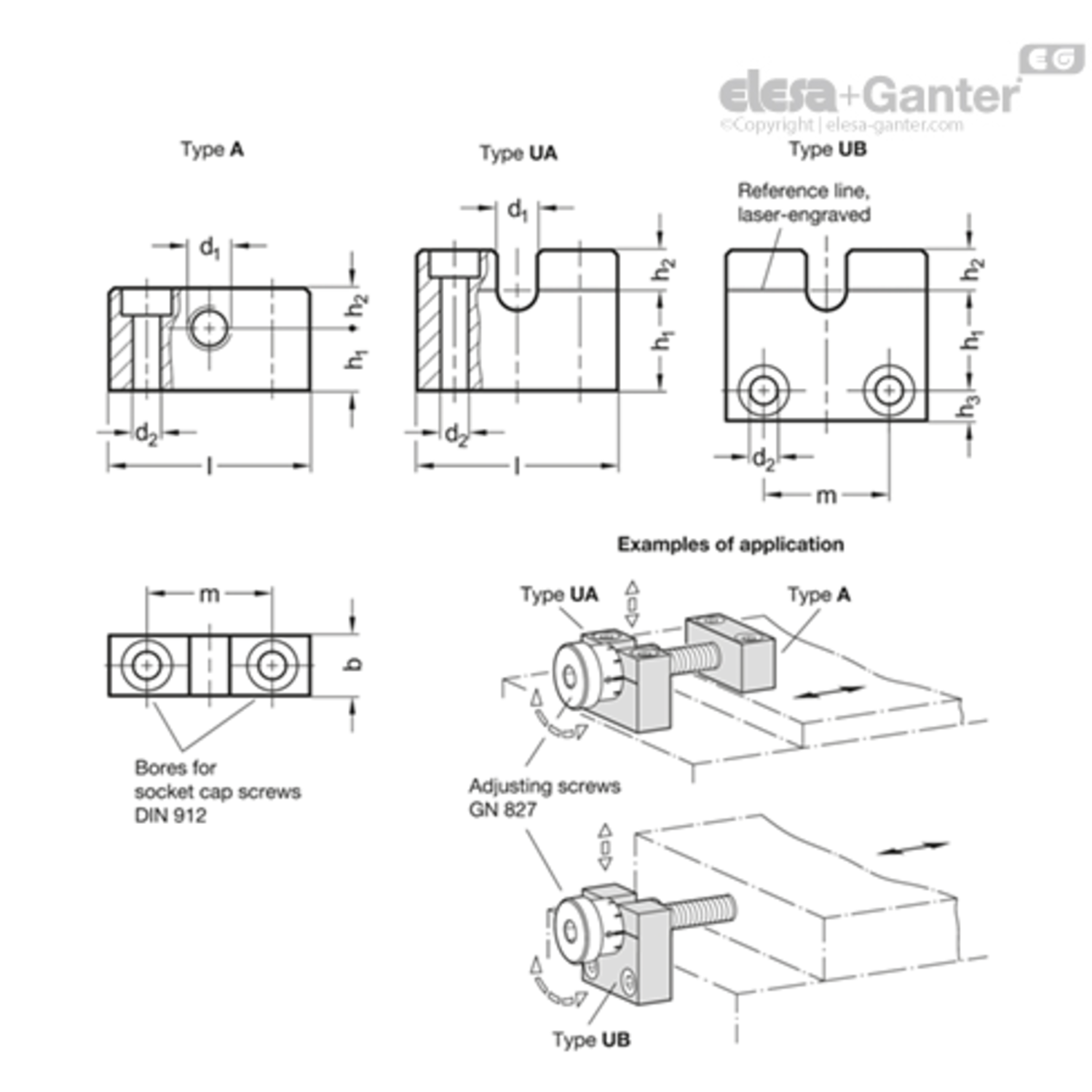

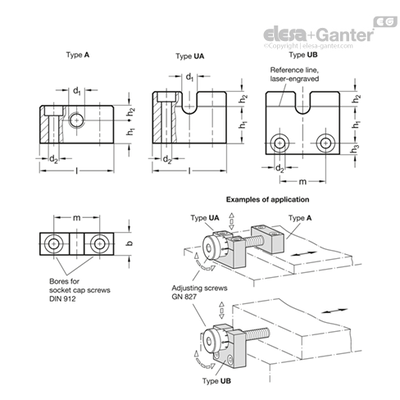

Typen
- Type A: met schroefdraad, montage vanaf de bovenkant
- Type UA: met groef, montage vanaf de bovenkant

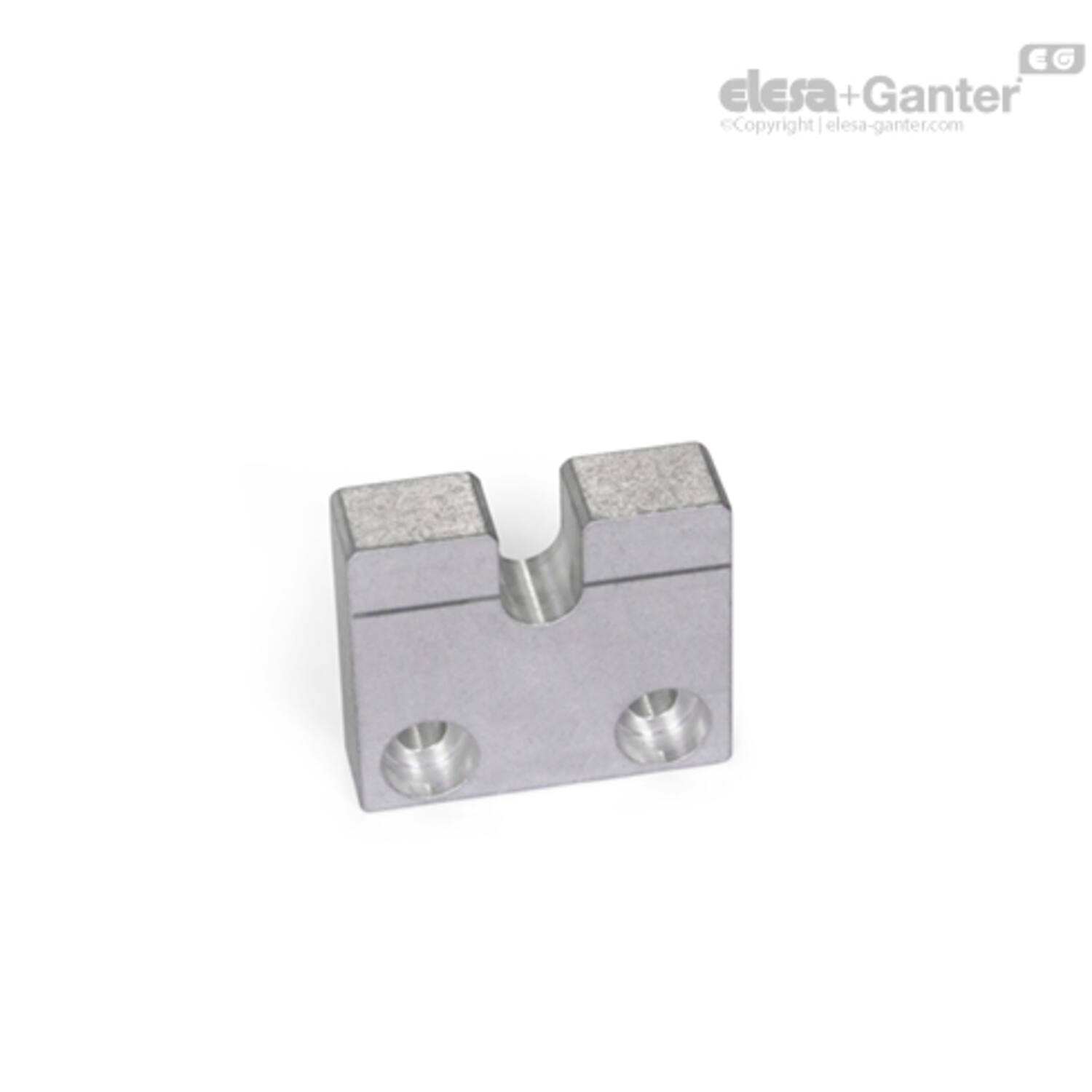

- Type UB: met groef, montage vanaf de voorkant
Aluminium AM
mat geslepen
Referentielijn
met laser gegraveerd, zwart ontladen
Lagerblokken GN 828 worden gebruikt in combinatie met roestvrijstalen stelschroeven GN 827 voor eenvoudige afstellings- en positioneringstaken.
Bij verwerkings- en montagesystemen waarop hulpstukken en mechanismen vaak verwisseld, gepositioneerd en aangepast moeten worden, maakt de combinatie van stelschroeven GN 827 met lagerblokken van type UA en UB een bijzonder eenvoudige afstelling mogelijk.
Aan het tegenoverliggende deel kan type A of schroefdraad die reeds aanwezig is in de montageplaat worden gebruikt.
- Roestvrijstalen stelschroeven GN 827
| Filters resetten | Filter: | ||||
Code |
Product omschrijving |
Aantal |
Prijs |
Bestel |
CAD |
|---|---|---|---|---|---|
| 470033970 | GN 828-10-UA-15-AM |
|
|||
| 470033971 | GN 828-10-UA-20-AM |
|
|||
| 470033972 | GN 828-10-UA-30-AM |
|
|||
| 470033976 | GN 828-6-UA-10-AM |
|
|||
| 470033977 | GN 828-6-UA-15-AM |
|
|||
| 470033978 | GN 828-6-UA-25-AM |
|
|||
| 470033982 | GN 828-8-UA-12-AM |
|
|||
| 470033983 | GN 828-8-UA-20-AM |
|
|||
| 470033984 | GN 828-8-UA-30-AM |
|
|||
|
|
|
|
|
|
|
|
|
|
|
h2 |
d2 |
d1 +0.6/+0.4 |
Gewicht (g) |
d1 ±0.6/±0.4 |
h1 |
l |
h4 |
m |
|---|---|---|---|---|---|---|---|---|
| 10 | 6.5 | 10 | 34 | 10 | 15 | 45 | 3.6 | 30 |
| 10 | 6.5 | 10 | 42 | 10 | 20 | 45 | 3.6 | 30 |
| 10 | 6.5 | 10 | 59 | 10 | 30 | 45 | 3.6 | 30 |
| 6 | 4.5 | 6 | 13 | 6 | 10 | 35 | 1.6 | 22 |
| 6 | 4.5 | 6 | 17 | 6 | 15 | 35 | 1.6 | 22 |
| 6 | 4.5 | 6 | 26 | 6 | 25 | 35 | 1.6 | 22 |
| 8 | 5.5 | 8 | 20 | 8 | 12 | 40 | 2.6 | 25 |
| 8 | 5.5 | 8 | 29 | 8 | 20 | 40 | 2.6 | 25 |
| 8 | 5.5 | 8 | 41 | 8 | 30 | 40 | 2.6 | 25 |
