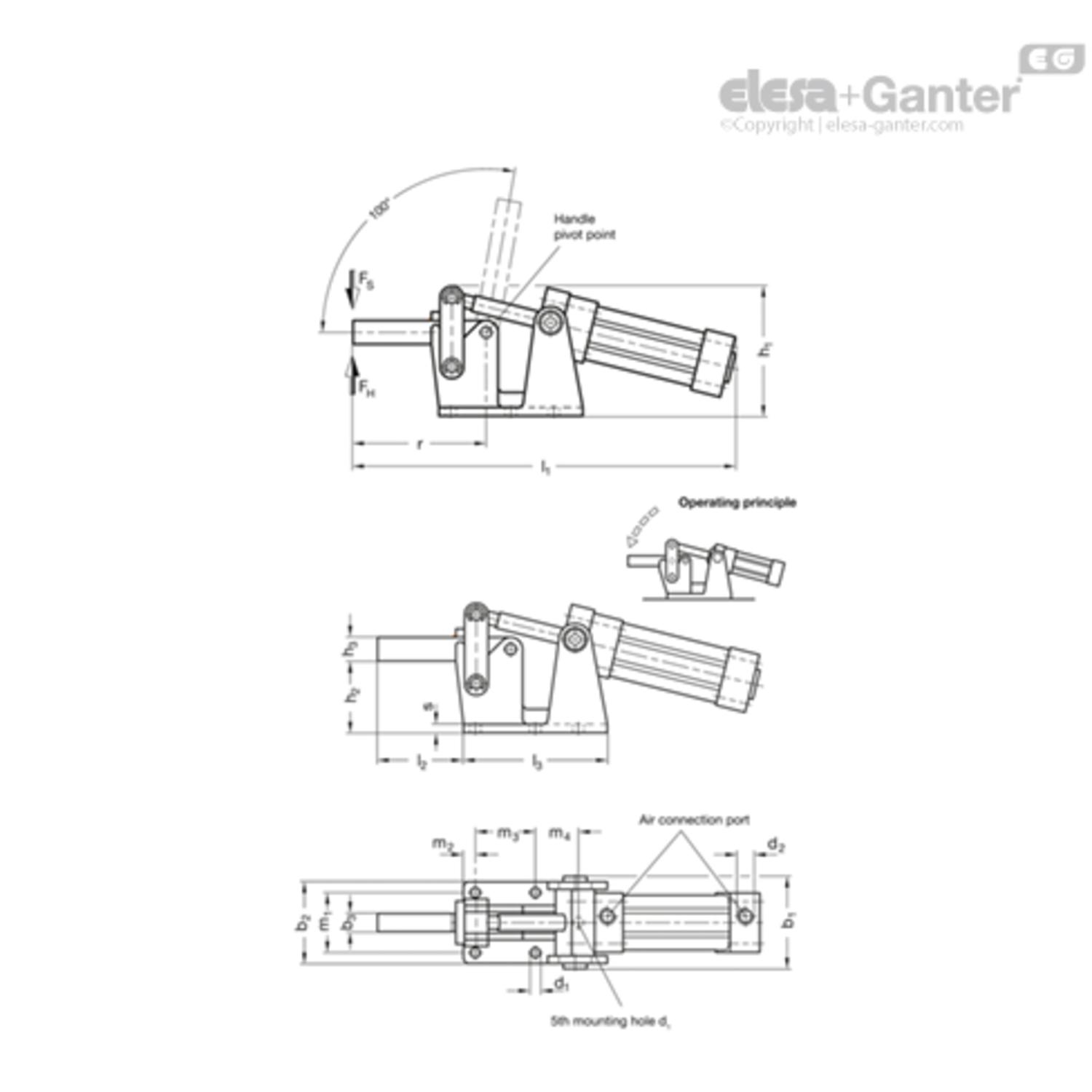

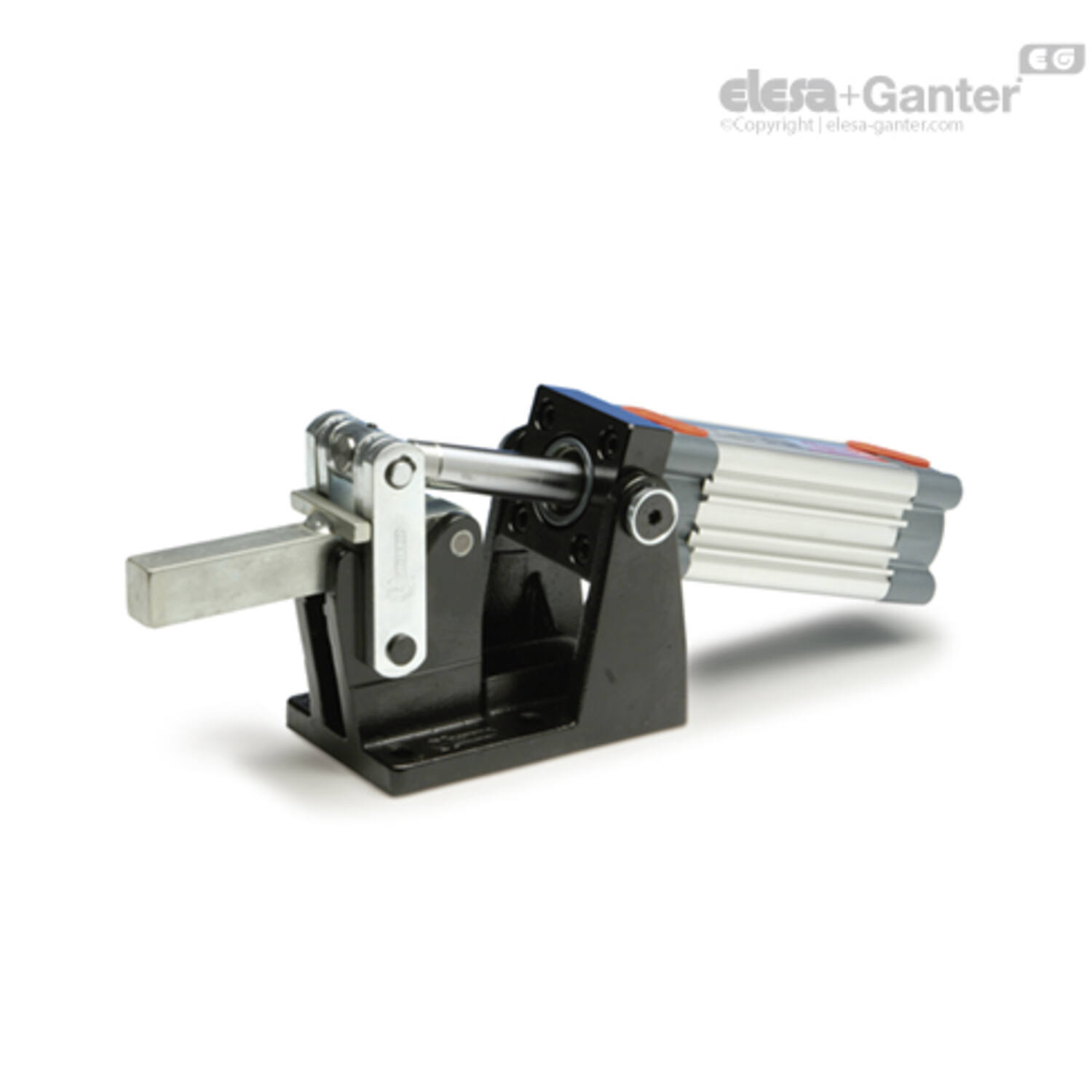

GN 861

Pneumatische spanner voor zware uitvoering

Type

• Type EP: Stevige klemarm, met klem voor lassen

Codering

• Codering M: Magnetische zuiger

Basis

gegoten staal

Zwart gelakt

Overige onderdelen

Staal St 60

Verzinkt, blauw gepassiveerd

Lagerpennen

Inzetgehard

Dubbelwerkende luchtcilinder

met verstelbare demping

max. druk 6 bar

Alle bewegende delen

gesmeerd met speciaal vet

Snelspanners GN 861 zijn zo gebouwd dat ze gemakkelijk te demonteren zijn. De lagerbouten zijn axiaal bevestigd met borgringen. Hierdoor kan de klemarm worden aangepast aan elke specifieke toepassing.

Om een langere levensduur van zowel de mechanische onderdelen als de luchtcilinders te garanderen, mag de werkdruk niet hoger zijn dan 6 bar. Daarnaast dient een persluchtonderhoudseenheid stroomopwaarts te worden geïnstalleerd.

Snelspanners GN 861 hebben een magnetische zuiger. In combinatie met sensoren GN 3380, is het mogelijk om de eindpositie te detecteren, bijvoorbeeld voor het uitvoeren van machinebesturingen.
