GN 868
Spanbekhouders
Voor de spanarm van krachtspanner GN 864 / GN 865 / GN 866
Omschrijving

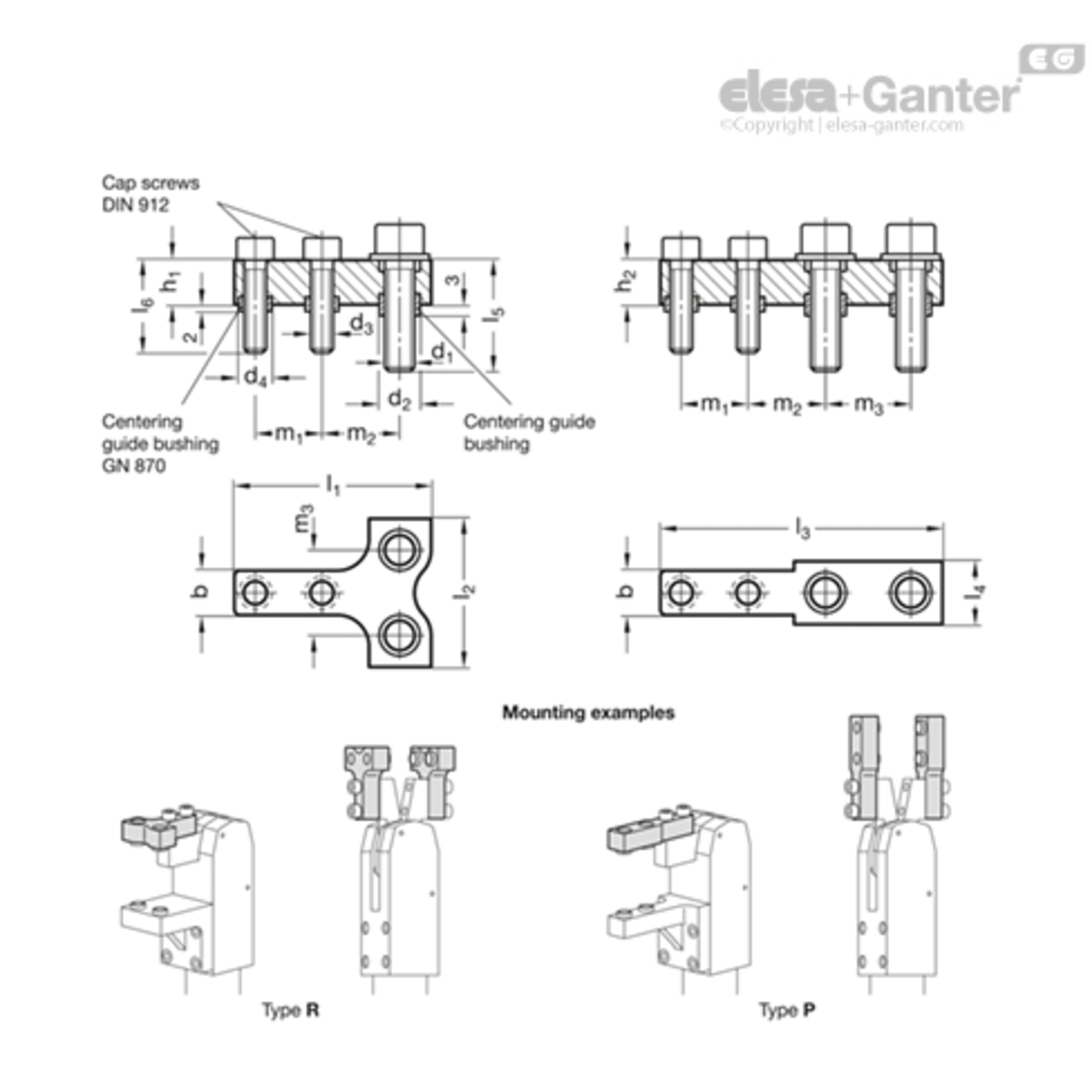

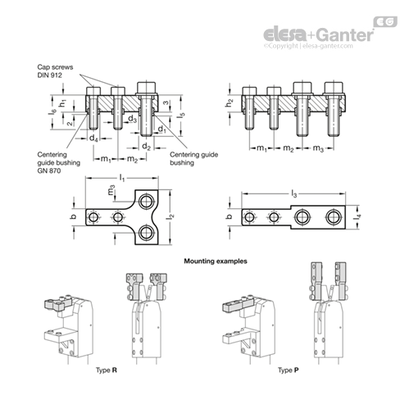

Typen
- Type R: Klembekken in een rechte hoek ten opzichte van de klemarm
- Type P: Klembekken parallel aan klemarm
Staal C 45
chemisch vernikkeld NC
Cilinderkopschroeven DIN 912
Centreerbussen
Staal, gezwart
Spanschroefhouders GN 868 zijn geschikt voor de klemarmen van de krachtspanners GN 864 / GN 865 / GN 866.
De spanschroefhouders worden precies zo op de klemarm geplaatst als de klembekken GN 872 op de houders zelf.
Bij gebruik van type P kunnen krachtspanners gebruikt worden tot maximaal 6 bar.
Cilinderkopschroeven en centreergeleidebussen worden meegeleverd.
| Filters resetten | Filter: | ||||
Code |
Product omschrijving |
Aantal |
Prijs |
Bestel |
CAD |
|---|---|---|---|---|---|
| 470060479 | GN 868-10-R-NC |
|
|||
| 470060481 | GN 868-12-R-NC |
|
|||
| 470060483 | GN 868-16-R-NC |
|
|||
| 470060485 | GN 868-18-R-NC |
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
l1 |
d4 H8/h6 |
b -0.2 |
Gewicht (g) |
d2 H8/h6 |
l5 |
l6 |
d1 |
h1 |
d3 |
m2 |
m3 |
l2 |
m1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 37 | 7 | 10 | 33 | 9 | 18.5 | 19.5 | M 6 | 10 | M 5 | 14.5 | 17 | 30 | 12 |
| 53 | 9 | 12 | 120 | 11 | 23.5 | 29.5 | M 8 | 12 | M 6 | 20.9 | 23 | 40 | 18 |
| 63 | 11 | 16 | 190 | 13 | 28 | 34 | M 10 | 14 | M 8 | 23.5 | 30 | 50 | 22 |
| 73 | 13 | 18 | 200 | 13 | 28 | 34 | M 10 | 16 | M 10 | 28.5 | 40 | 60 | 27 |
