GN 868.1 Spanbekhouders
GN 868.1-P 1

GN 868.1
Spanbekhouders

Chemisch vernikkeld staal

Bekijk volledig
__logo__MISATI__ __logo__RoHS__

Omschrijving

1Specificatie
Typen
  • Type R: Klembekken in een rechte hoek ten opzichte van de klemarm
  • Type |b
    bb|: Klembekken parallel aan klemarm

Staal C 45

chemisch vernikkeld NC

Cilinderkopschroeven DIN 912

Centreerbussen

Staal, gezwart

2Informatie

Spanschroefhouders GN 868.1 zijn ontworpen voor gebruik met krachtspanners GN 864.

De spanschroefhouders worden precies zo op de klemarm geplaatst als de klembekken GN 872  op de houders zelf.

Cilinderkopschroeven en centreergeleidebussen worden meegeleverd.

3Technische informatie
Video's

Uitvoering

GN 868.1-P
GN 868.1-P Spanbekhouder tegenstuk voor krachtspanner GN 864, chemisch vernikkeld staal, spanbek parallel t.o.v. spanarm
GN 868.1-R

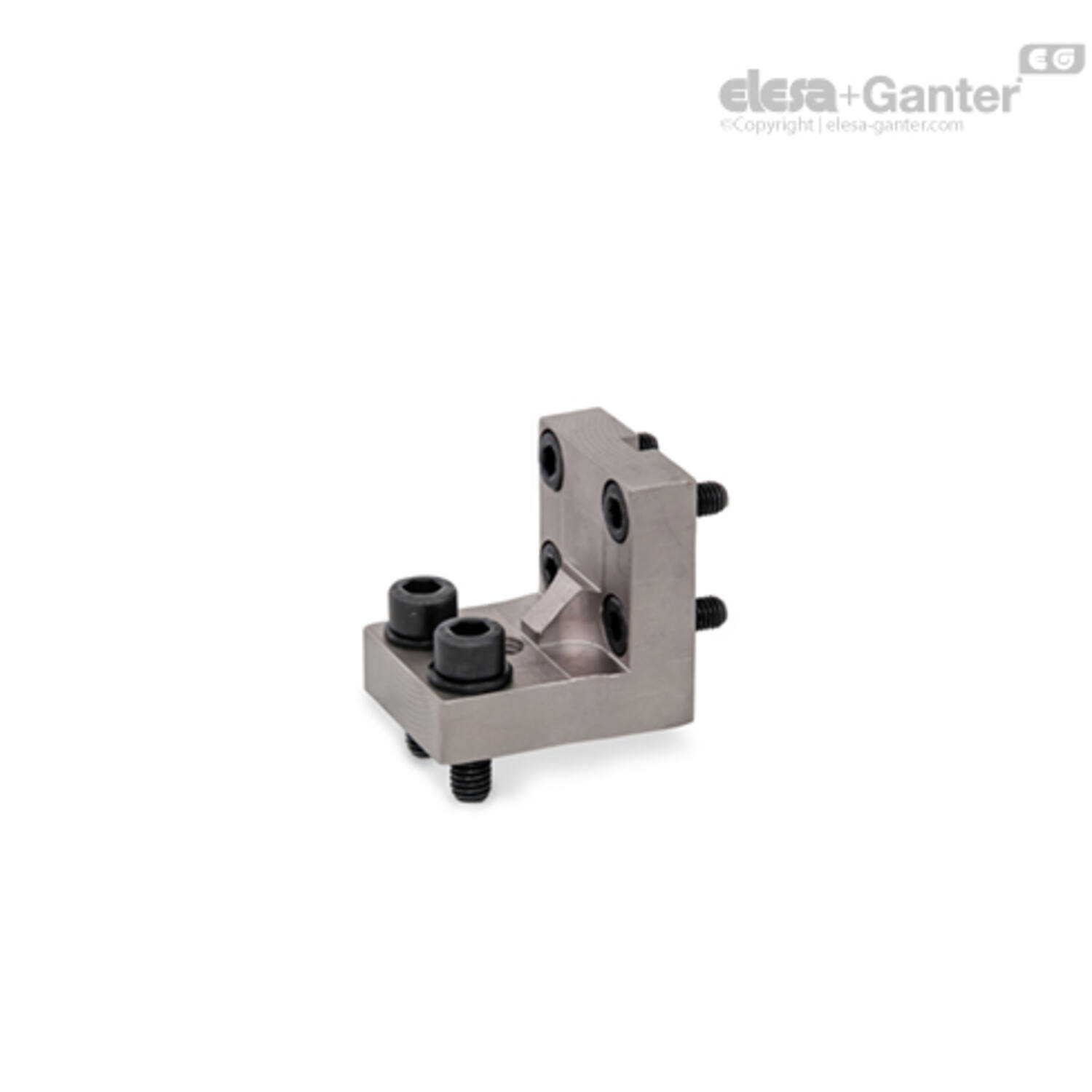

GN 868.1-R Spanbekhouder voor spanarm van krachtspanner, spanbek haaks t.o.v. spanarm
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
470060470 GN 868.1-32-P-NC
€ 79,54
470060472 GN 868.1-42-P-NC
€ 96,67
470060474 GN 868.1-52-P-NC
€ 154,55
470060476 GN 868.1-62-P-NC
€ 279,11

m4

d4 H8/h6

l3

b -0.2

Gewicht (g)

d2 H8/h6

l5

m5

l6

d1

l4

h3

d3

m2

m3

l2

m1
31.5 7 37 32 190 9 18.5 17 7.5 M 6 13 10 M 5 17 15 55 22
45.9 9 50.5 42 280 11 23.5 23 10 M 8 17 14 M 6 25 19.5 77.5 30
53 11 61 52 450 13 28 30 13.5 M 10 20 16 M 8 30 25.5 93 37
62.5 13 85.5 62 780 13 28 40 13.5 M 10 20 18 M 10 47 29 113.5 44
