GN 875

Pneumatische zwenkspanners

EG_EN_GN_875_COMBI
GN 875-AC 1
GN 875-AC 2

GN 875

Pneumatische zwenkspanners

Bekijk volledig
__logo__RoHS__

Omschrijving

1Specificatie

Codering

  • Type L: naar links draaiend
  • Type R: naar rechts draaiend

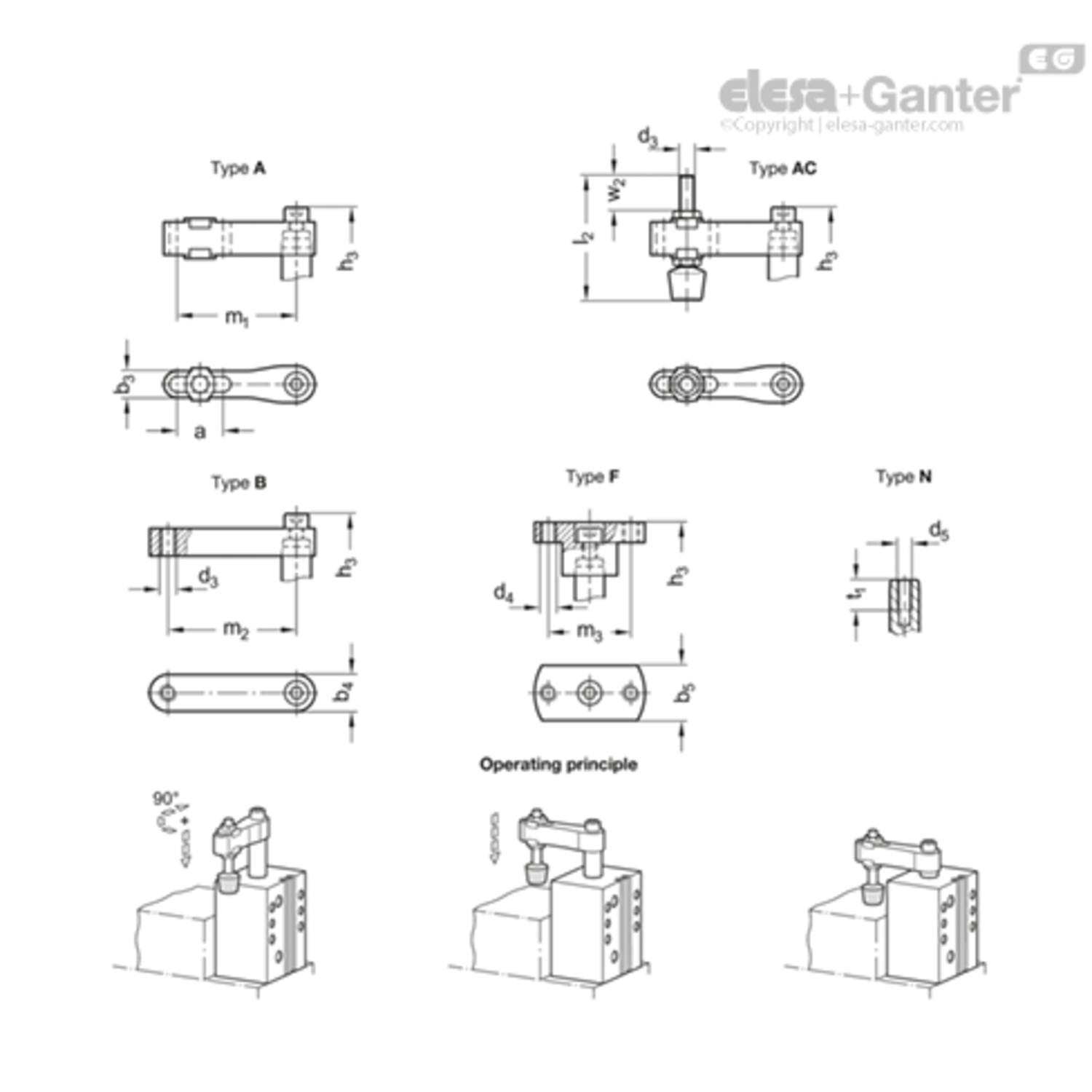

Typen

  • Type A: Klemarm met sleufgat en 2 flensringen
  • Type AC: Klemarm met sleufgat, 2 flensringen en aandrukstift
  • Type B: Klemarm met schroefdraadgat
  • Type F: Adapterflens
  • Type N: zonder klemarm

Aluminium

hard geanodiseerd

slijtvast oppervlak

Dubbelwerkende luchtcilinder

max. druk 6 bar

Cilinderkopschroef DIN 912

Staal, verzinkt, blauw gepassiveerd

Sluitring ISO 7092

Staal, verzinkt, blauw gepassiveerd

  • Klemschroef type A
  • Staal, verzinkt, blauw gepassiveerd
  • Rubberen dop 85 Shore A
2Informatie

De zwenkklemmen GN 875 worden gebruikt wanneer het klempunt voor het plaatsen en verwijderen van het werkstuk aan de bovenkant vrij toegankelijk moet zijn.

Tijdens het klemmen wordt de arm eerst 90° gedraaid en omlaag bewogen, gevolgd door de lineaire spanbeweging. Het opspannen van het werkstuk moet binnen de klemslag plaatsvinden.

De hoekoriëntatie van de spanarm kan willekeurig worden ingesteld tijdens de bevestiging op de zwenkklem. Bij het aandraaien van de schroef mag de zuigerstang geen koppel ondervinden. De klemarm moet daarom worden vastgehouden om draaiing te voorkomen.

De zwenkklemmen zijn uitgerust met een magnetische zuiger en zijn daarom voorgemonteerd voor eindstopdetectie via sensor.

3Toebehoren4Technische informatie5Bevestigings- en inbouwmaten

Grootted1d6d7d8 H7l3l4l5l6m4m5m6m7t2t3t4t5 ≈
16M 5M 54.5-211126-3151211315--4.7
20M 6M 55.5-11.51724-3644.5222020--5
25M 8M 6-6171733484044.530201510104.5
32M 8M 6-618184055455130302015156
40M 8M 8-621214055525230372015157.5
50M 10M 8-826264060665340462020156
63M 10M 8-830304060805340602020157.5

Uitvoering

GN 875-A
GN 875-A Pneumatische zwenkspanner, hard geanodiseerd aluminium, dubbelwerkende cilinder, max. 6 bar. met magnetische zuiger, klemarm met sleufgat...
GN 875-AC
GN 875-AC Pneumatische zwenkspanner, hard geanodiseerd aluminium, dubbelwerkende cilinder, max. 6 bar. magnetische zuiger, spanarm met sleufgat, 2...
GN 875-B
GN 875-B Pneumatische zwenkspanner, hard geanodiseerd aluminium, dubbelwerkende cilinder, max. 6 bar. met magnetische zuiger, klemarm met draadgat
GN 875-F
GN 875-F Pneumatische zwenkspanner, hard geanodiseerd aluminium, dubbelwerkende cilinder, max. 6 bar. met magnetische zuiger, adapterflens
GN 875-N
GN 875-N Pneumatische zwenkspanner, hard geanodiseerd aluminium, dubbelwerkende cilinder, max. 6 bar. met magnetische zuiger, zonder klemarm

Scroll onderstaande tabel om meer te zien

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD

b2

t2

FS in N

m6

t4

d2

l1

w1

Mt.

max aanhaalmoment in Nm

d4 H7

m4

h3 ≈

l3

t1≈

d7

h2 ≈

Gewicht (g)

d6

l5

m5

l6

a

b5

b1

d1

h1

t5

m7

l4

d3

w2

d5

b4

b3

m2

m3

t3

l2

m1
Filter
470069932 GN 875-16-8-L-AC
€ 437,69
28 n.v.t. 89 n.v.t. n.v.t. M 5 11 17 16 6 n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. 249 n.v.t. n.v.t. n.v.t. n.v.t. 15 n.v.t. 42 8 70 n.v.t. n.v.t. n.v.t. M 4 8 n.v.t. 12.5 6.7 n.v.t. n.v.t. n.v.t. 43 41
470069937 GN 875-16-8-R-AC
€ 437,69
28 n.v.t. 89 n.v.t. n.v.t. M 5 11 17 16 6 n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. 249 n.v.t. n.v.t. n.v.t. n.v.t. 15 n.v.t. 42 8 70 n.v.t. n.v.t. n.v.t. M 4 8 n.v.t. 12.5 6.7 n.v.t. n.v.t. n.v.t. 43 41
470069942 GN 875-20-12-L-AC
€ 444,52
30 n.v.t. 118 n.v.t. n.v.t. M 5 13 27 20 9 n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. 312 n.v.t. n.v.t. n.v.t. n.v.t. 20 n.v.t. 46 12 74 n.v.t. n.v.t. n.v.t. M 5 15 n.v.t. 17 9.3 n.v.t. n.v.t. n.v.t. 45 48
470069947 GN 875-20-12-R-AC
€ 444,52
30 n.v.t. 118 n.v.t. n.v.t. M 5 13 27 20 9 n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. 312 n.v.t. n.v.t. n.v.t. n.v.t. 20 n.v.t. 46 12 74 n.v.t. n.v.t. n.v.t. M 5 15 n.v.t. 17 9.3 n.v.t. n.v.t. n.v.t. 45 48
470006282 GN 875-25-14-L-AC
€ 446,08
35 15 170 N.v.t. 10 M 5 15.5 27 25 9 6 20 135 17 4.5 N.v.t. 82 455 N.v.t. 48 50 55 20 N.v.t. 55 14 78 N.v.t. N.v.t. 33 M 6 18 M 6 18 11.3 44.5 30 10 55 50
470006283 GN 875-25-14-R-AC
€ 446,08
35 15 170 N.v.t. 10 M 5 15.5 27 25 9 6 20 135 17 4.5 N.v.t. 82 455 N.v.t. 48 50 55 20 N.v.t. 55 14 78 N.v.t. N.v.t. 33 M 6 18 M 6 18 11.3 44.5 30 10 55 50
470006284 GN 875-32-16-L-AC
€ 473,90
45 20 270 N.v.t. 15 G 1/8 20 30 32 18 6 30 153 20.5 6 N.v.t. 95 767 N.v.t. 55 65 68 25 N.v.t. 60 16 90 N.v.t. N.v.t. 40 M 8 21 M 8 20 14.5 51 30 15 68 65
470006285 GN 875-32-16-R-AC
€ 473,90
45 20 270 N.v.t. 15 G 1/8 20 30 32 18 6 30 153 20.5 6 N.v.t. 95 765 N.v.t. 55 65 68 25 N.v.t. 60 16 90 N.v.t. N.v.t. 40 M 8 21 M 8 20 14.5 51 30 15 68 65
470006286 GN 875-40-16-L-AC
€ 524,48
55 20 450 N.v.t. 15 G 1/8 24.5 30 40 18 6 37 153 21 7.5 N.v.t. 95 1041 N.v.t. 55 65 68 25 N.v.t. 70 16 90 N.v.t. N.v.t. 40 M 8 21 M 8 20 14.5 52 30 15 68 65
470006287 GN 875-40-16-R-AC
€ 524,48
55 20 450 N.v.t. 15 G 1/8 24.5 30 40 18 6 37 153 21 7.5 N.v.t. 95 1031 N.v.t. 55 65 68 25 N.v.t. 70 16 90 N.v.t. N.v.t. 40 M 8 21 M 8 20 14.5 52 30 15 68 65
470006288 GN 875-50-20-L-AC
€ 663,58
65 20 700 N.v.t. 15 G 1/8 31 32 50 35 8 46 172 26 6 N.v.t. 105 1743 N.v.t. 60 85 77 30 N.v.t. 85 20 100 N.v.t. N.v.t. 40 M 10 19 M 10 25 17.5 53 40 20 77 85
470006289 GN 875-50-20-R-AC
€ 663,58
65 20 700 N.v.t. 15 G 1/8 31 32 50 35 8 46 172 26 6 N.v.t. 105 1739 N.v.t. 60 85 77 30 N.v.t. 85 20 100 N.v.t. N.v.t. 40 M 10 19 M 10 25 17.5 53 40 20 77 85
470006290 GN 875-63-20-L-AC
€ 729,34
80 20 1100 N.v.t. 15 G 1/8 38 30 63 35 8 60 170 27.5 7.5 N.v.t. 105 2409 N.v.t. 60 85 77 30 N.v.t. 100 20 100 N.v.t. N.v.t. 40 M 10 19 M 10 25 17.5 53 40 20 77 85
470006291 GN 875-63-20-R-AC
€ 729,34
80 20 1100 N.v.t. 15 G 1/8 38 30 63 35 8 60 170 27.5 7.5 N.v.t. 105 2421 N.v.t. 60 85 77 30 N.v.t. 100 20 100 N.v.t. N.v.t. 40 M 10 19 M 10 25 17.5 53 40 20 77 85
