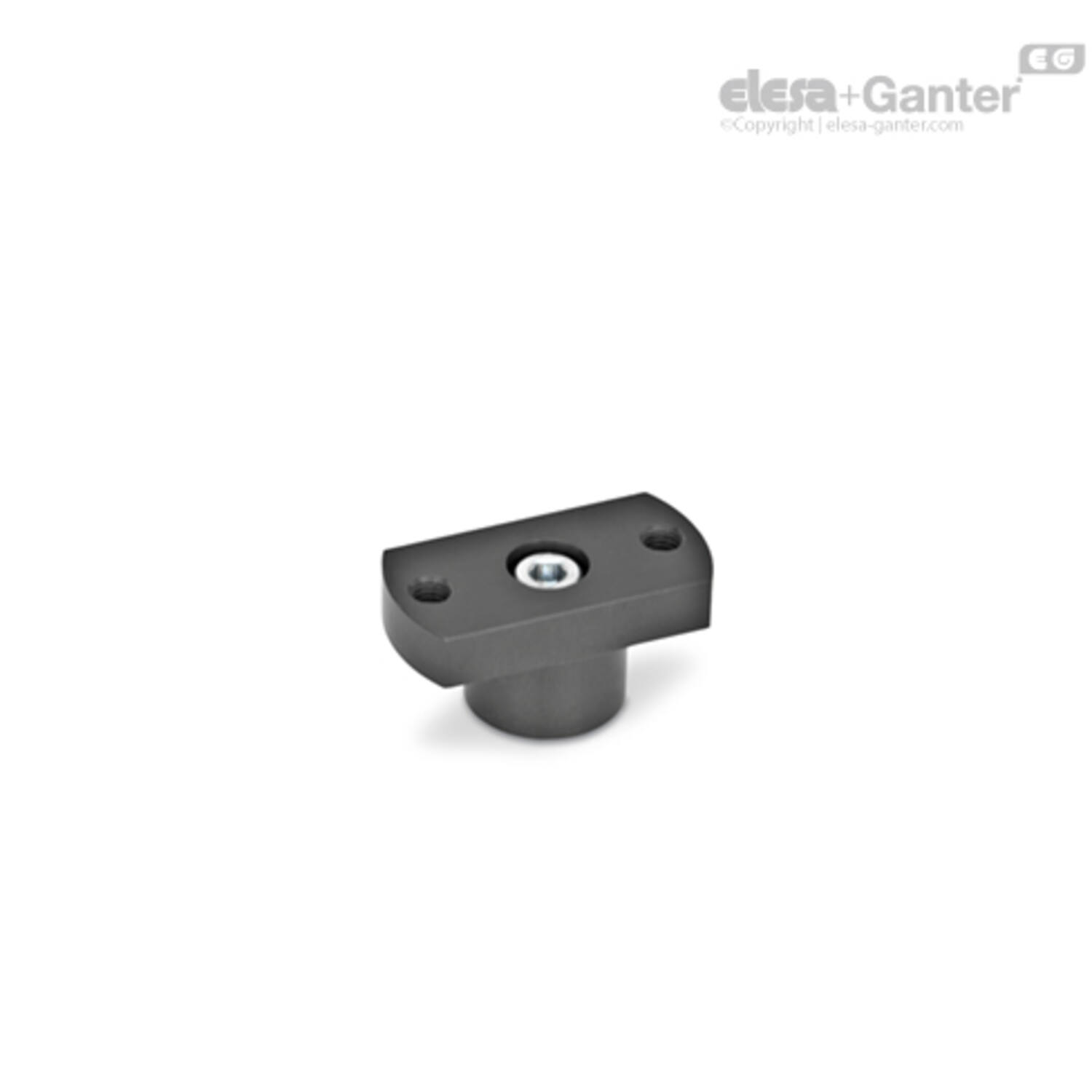

GN 875.4 Adapter flens
GN 875.4 1

GN 875.4
Adapter flens

Hard geanodiseerd aluminium

Bekijk volledig
__logo__RoHS__

Omschrijving

1Specificatie

Aluminium AL

hard geanodiseerd HE

slijtvast oppervlak

Cilinderkopschroef DIN 912

Steel, zinc plated, blue passivated

Sluitring ISO 7092

Steel, zinc plated, blue passivated

2Informatie

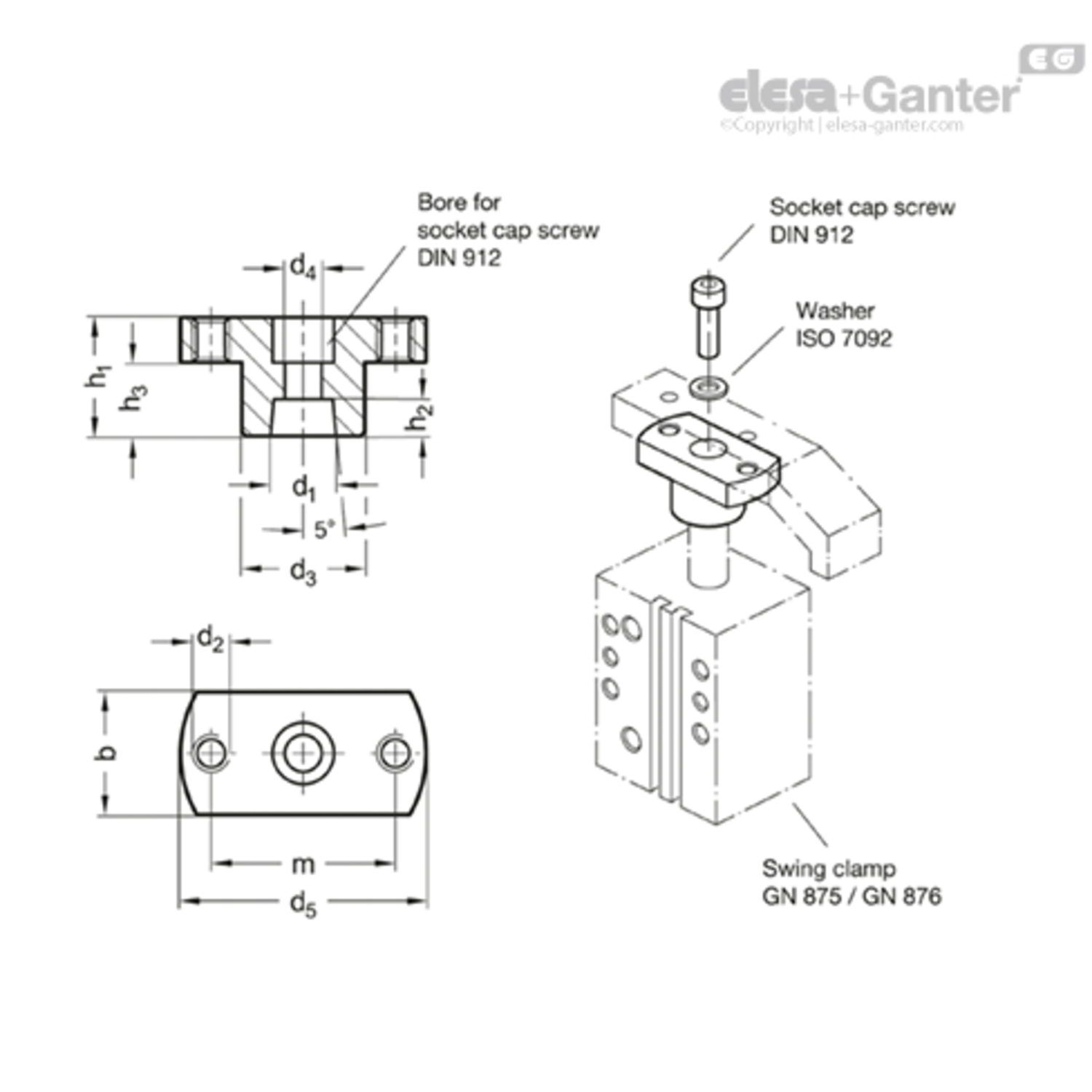

Adapterflenzen GN 875.4 zijn ontworpen als toebehoren voor zwenkklemmen GN 875/GN 876 En dienen als adapter voor de montage van op maat gemaakte klemarmen.

De hoekoriëntatie van de klemarm kan willekeurig worden ingesteld tijdens de bevestiging op de zwenkklem. Bij het aandraaien van de schroef mag de zuigerstang geen koppel ondervinden. De klemarm moet daarom worden vastgehouden om draaiing te voorkomen.

Levering is inclusief een cilinderkopschroef DIN 912 en een ISO 7092 sluitring voor bevestiging aan de zwenkklem.

Uitvoering

GN 875.4
GN 875.4 Adapterflens, hard geanodiseerd aluminium
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
470069929 GN 875.4-AL-12-30-HE
€ 25,47
470006330 GN 875.4-AL-14-38-HE
€ 29,01
470006331 GN 875.4-AL-16-45-HE
€ 29,89
470006332 GN 875.4-AL-20-48-HE
€ 30,04
470069930 GN 875.4-AL-8-22-HE
€ 24,33

h2

d4

d2

D1

Gewicht (g)

d1

h1

h3

d3

d5

B

m
5.5 8.5 M 6 n.v.t. 3 12 20 10 N.v.t. 40 18 30
8 8.5 M 6 14 4 14 24.5 12 25 50 25 38
9 9 M 8 16 4 16 29 18 30 60 30 45
10 10.5 M 8 20 4 20 30 18 32 65 32 48
5.5 5.5 M 5 n.v.t. 3 8 14 6 N.v.t. 30 13 22
