GN 881 Vuldoppen
GN 881 1
GN 881 2

GN 881
Vuldoppen

Bekijk volledig
__logo__RoHS__ __logo__g10030__ __logo__g20030__

Omschrijving

1Specificatie

Ventielbehuizing

Messing MS

Ontluchtingsdop

Roestvrij staal AISI 304 M

Pakking

Messing

met siliconenrubber coating (VMQ)

Veer

RVS AISI 301

Afdichtring DIN 7603 A

Zacht ijzer 1.0338

Temperatuurbestendig vanaf -30 °C tot +200 °C

2Informatie

Zodra de in de tabel vermelde openingsdruk wordt overschreden, zullen de ontluchtingsventielen GN 881 met pakking in een container ontluchten en zo bescherming bieden tegen overmatige druk in de container. Een groene kleurring markeert de openingsdruk van 200 mbar.

In normale staat sluit de pakking de container en voorkomt zo dat er vuil of stof in de container komt.

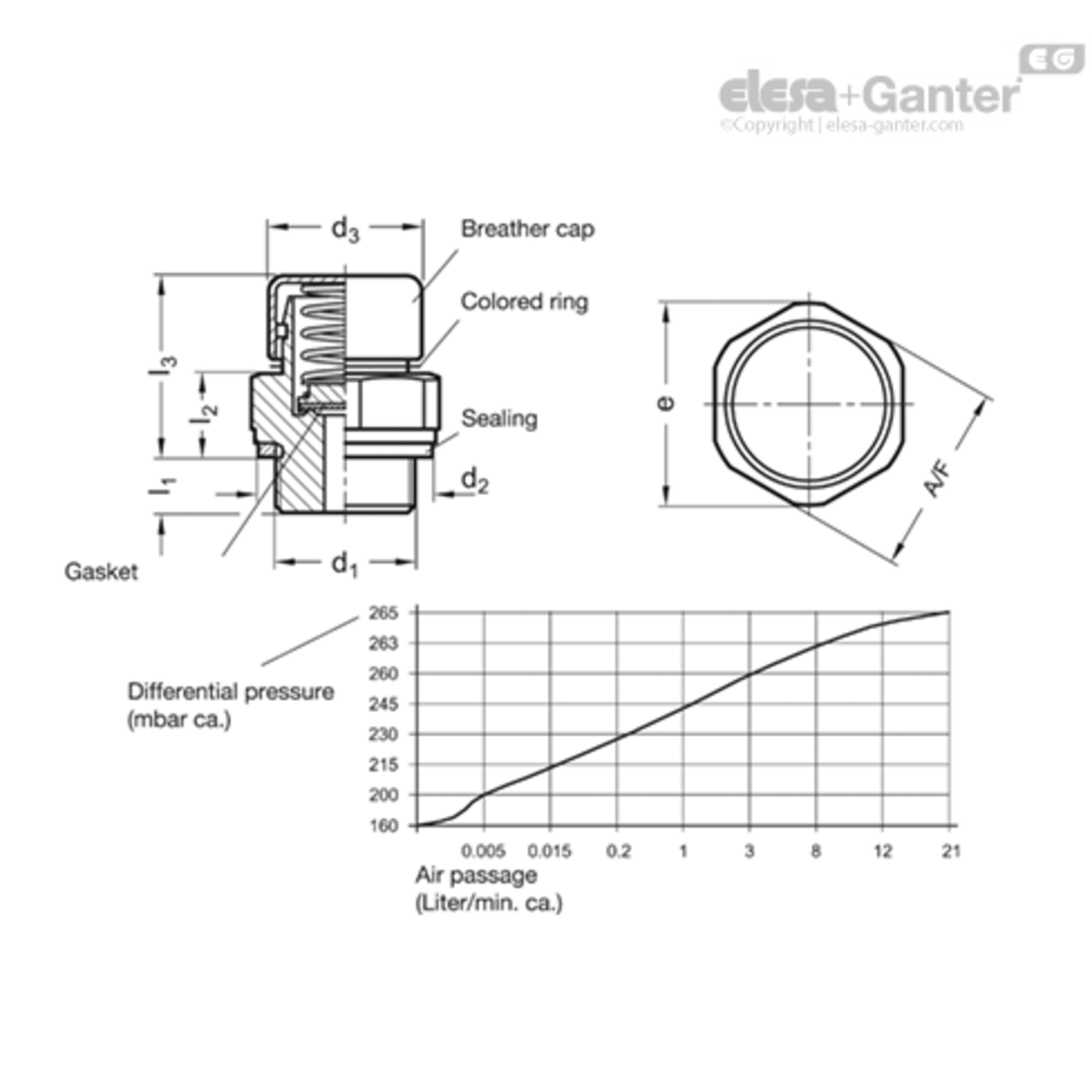

Het bovenstaande diagram toont de luchtuitlaat als factor van de openingsdruk.

De installatiepositie is verticaal naar boven.

De ventielen worden gecontroleerd op lekdichtheid en openingsdruk.

Montage-instructies:

Gebruik een bevestigingsmoer voor montage op wanden met een dikte van minder dan 4 mm GN 7430

3Toebehoren4Op aanvraag
  • Andere materialen
  • met andere openingsdruk 50 mbar (gele ring)
  • Met peilstok

Uitvoering

GN 881
GN 881 Ontluchtingsventiel
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
109514545 GN 881-G1-200-MS-M
€ 33,70
109514550 GN 881-G1/2-200-MS-M
€ 21,69
109514555 GN 881-G1/4-200-MS-M
€ 20,54
109514560 GN 881-G3/4-200-MS-M
€ 24,69
109514565 GN 881-G3/8-200-MS-M
€ 20,64
109514570 GN 881-M12x1,5-200-MS-M
€ 20,84
109514575 GN 881-M14x1,5-200-MS-M
€ 20,54
109514580 GN 881-M16x1,5-200-MS-M
€ 20,64
109514585 GN 881-M18x1,5-200-MS-M
€ 20,64
109514590 GN 881-M20x1,5-200-MS-M
€ 20,74
109514595 GN 881-M22x1,5-200-MS-M
€ 21,84
109514600 GN 881-M24x1,5-200-MS-M
€ 23,72
109514605 GN 881-M26x1,5-200-MS-M
€ 26,38
109514610 GN 881-M30x1,5-200-MS-M
€ 33,72

d2

l1

l3

Gewicht (g)

druk bij openen in mbar1

d1

AF

d3

e ≈

l2
39 8 25 186 200 G 1 41 20 44 12
26 8.5 24.5 76 200 G 1/2 27 20 29 11.5
20 8.5 24.5 42 200 G 1/4 22 20 23.5 11.5
32 8 25 113 200 G 3/4 32 20 34 12
23 8.5 24.5 51 200 G 3/8 22 20 23.5 11.5
18 8.5 24.5 39 200 M 12 x 1.5 22 20 23.5 11.5
20 8.5 24.5 44 200 M 14 x 1.5 22 20 23.5 11.5
22 8.5 24.5 49 200 M 16 x 1.5 22 20 23.5 11.5
24 8.5 24.5 52 200 M 18 x 1.5 22 20 23.5 11.5
26 8.5 24.5 74 200 M 20 x 1.5 27 20 29 11.5
27 8.5 24.5 79 200 M 22 x 1.5 27 22 29 11.5
29 8 25 96 200 M 24 x 1.5 30 20 32.5 12
32 8 25 112 200 M 26 x 1.5 32 20 34 12
36 8 25 148 200 M 30 x 1.5 36 20 39 12
