GN 882
Vuldoppen
Omschrijving
Ventielbehuizing
Messing MS
Ontluchtingsdop
Roestvrij staal AISI 304 M
Luchtfilter
- Roestvrij staal draadgaas AISI 304
- Filtercategorie G2-G3
- Gemiddelde scheidingsgraad (Am ca. 65 - 85 %, gebaseerd op een deeltjesgrootte > 10 µm)
Afdichtring DIN 7603 A
Zacht ijzer 1.0338
Temperatuurbestendig vanaf -30 °C tot +200 °C
Ontluchtingsfilters GN 882 worden gebruikt wanneer de luchtuitwisseling tussen de binnenkant van de container en de omgevingslucht moet worden toegestaan. De filterfunctie wordt gemarkeerd door een blauwe ring.
Het roestvrijstalen draadgaas verhindert dat deeltjes in de lucht met een bepaalde grootte van buiten naar de binnenzijde van de container worden gebracht.
Het zorgt er ook voor dat bijvoorbeeld oliedeeltjes niet naar buiten ontsnappen.

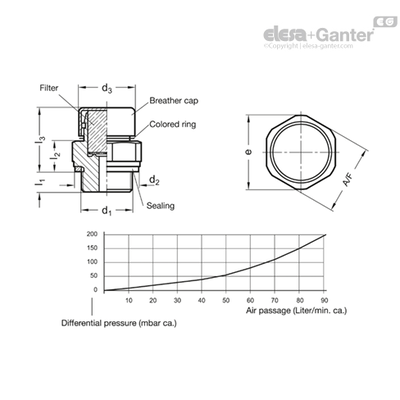

Het bovenstaande diagram toont de luchtdoorvoer als factor van het drukverschil.
De aanbevolen installatiepositie is verticaal naar boven.
Montage-instructies:
Gebruik een bevestigingsmoer voor montage op wanden met een dikte van minder dan 4 mm GN 7430
- Bevestigingsmoeren GN 7430
- Andere materialen
- Met peilstok
Uitvoering
Scroll onderstaande tabel om meer te zien
Code |
Product omschrijving |
Aantal |
Prijs |
Bestel |
CAD |
e |
d2 |
l1 |
l3 |
Gewicht (g) |
d1 |
AF |
d3 |
l2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Filter |
|
|
|
|
|
|
|
|
|
|||||
| 109514615 | GN 882-G1-MS-M |
|
44 | 39 | 8 | 25 | 186 | G 1 | 41 | 20 | 12 | |||
| 109514620 | GN 882-G1/2-MS-M |
|
29 | 26 | 8 | 25 | 75 | G 1/2 | 27 | 20 | 12 | |||
| 109514625 | GN 882-G1/4-MS-M |
|
23.5 | 20 | 7.5 | 24.5 | 42 | G 1/4 | 22 | 20 | 10.5 | |||
| 109514630 | GN 882-G3/4-MS-M |
|
34 | 32 | 8 | 25 | 113 | G 3/4 | 32 | 20 | 12 | |||
| 109514635 | GN 882-G3/8-MS-M |
|
23.5 | 22 | 8.5 | 24.5 | 49 | G 3/8 | 22 | 20 | 11.5 | |||
| 109514640 | GN 882-M12x1,5-MS-M |
|
23.5 | 18 | 8.5 | 24.5 | 40 | M 12 x 1.5 | 22 | 20 | 11.5 | |||
| 109514645 | GN 882-M14x1,5-MS-M |
|
23.5 | 20 | 8.5 | 24.5 | 44 | M 14 x 1.5 | 22 | 20 | 11.5 | |||
| 109514650 | GN 882-M16x1,5-MS-M |
|
23.5 | 22 | 8.5 | 24.5 | 49 | M 16 x 1.5 | 22 | 20 | 11.5 | |||
| 109514655 | GN 882-M18x1,5-MS-M |
|
23.5 | 24 | 8.5 | 24.5 | 53 | M 18 x 1.5 | 22 | 20 | 11.5 | |||
| 109514660 | GN 882-M20x1,5-MS-M |
|
29 | 26 | 8.5 | 24.5 | 75 | M 20 x 1.5 | 27 | 20 | 11.5 | |||
| 109514665 | GN 882-M22x1,5-MS-M |
|
29 | 27 | 8.5 | 24.5 | 79 | M 22 x 1.5 | 27 | 20 | 11.5 | |||
| 109514670 | GN 882-M24x1,5-MS-M |
|
32.5 | 29 | 8 | 25 | 97 | M 24 x 1.5 | 30 | 20 | 12 | |||
| 109514675 | GN 882-M26x1,5-MS-M |
|
34 | 32 | 8 | 25 | 113 | M 26 x 1.5 | 32 | 20 | 12 | |||
| 109514680 | GN 882-M30x1,5-MS-M |
|
39 | 36 | 8 | 25 | 148 | M 30 x 1.5 | 36 | 20 | 12 | |||
